2.5.1 Anschließen der AC/DC-Hochspannungsversorgung
Gehen Sie zum Anschließen eines Netzteils mit hoher Wechselspannung/
Gleichspannung an das Gerät wie folgt vor:
Gefahr von elektrischem Schlag – Gefahr lebensgefährlicher Personenschäden
und/oder Sachschäden.
Stellen Sie sicher, dass die mitgelieferte Abdeckung jederzeit über den Anschlüssen
der Hochspannungsreihenklemmen angebracht ist.
Elektrische Gefahr – Gefahr von Sachschäden.
Schließen Sie keine AC/DC-Hochspannungskabel (>72 V) an Klemmen der
Niederspannungsversorgung (12/24/48 V) an. Dies kann zu Schäden an der
Spannungsversorgung führen.
Hinweis
Die Reihenklemme mit Schraubanschluss wird mit Kreuzschlitzschrauben und
Druckplatten installiert, wofür Blankdrahtverbindungen oder Crimp-Kabelschuhe in
Frage kommen.
Verwenden Sie Ringzungen der Größe M3.5 mit kurzen, isolierten Ringklemmen mit
einem Abstand von maximal 5 mm (0.2 in) zwischen Ringmitte und Isolierung.
1.
RUGGEDCOM RST2228
Montagehandbuch, 01/2022, C79000-G8900-1359-16
Die Geräte müssen nach den örtlich geltenden Normen und Vorschriften für
Verdrahtungen installiert werden.
GEFAHR
NOTICE
Verbinden Sie den Klemmenblock für die Spannungsversorgung mit dem Gerät.
1
Steckbare Reihenklemme
1
Reihenklemme mit Schraubanschluss
2

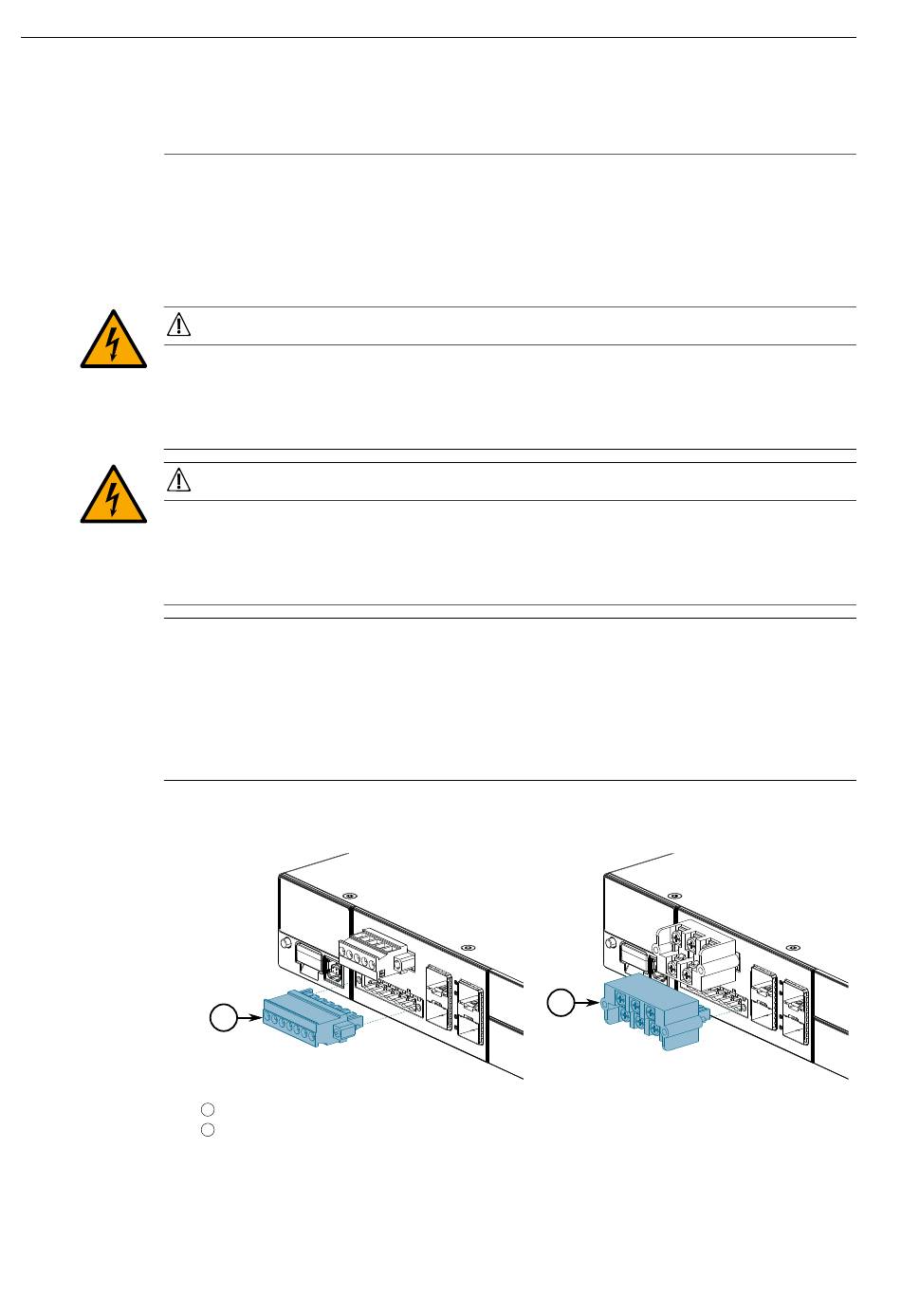

Abbildung 2.6 Montieren der Reihenklemme für die Stromversorgung
2.5.1 Anschließen der AC/DC-Hochspannungsversorgung
2
