Um das ausfallsichere Alarmrelais anzuschließen, gehen Sie wie folgt vor:
1.
2.
RUGGEDCOM RST2228
Montagehandbuch, 01/2022, C79000-G8900-1359-16
Verbinden Sie die Reihenklemme mit dem ausfallsicheren Alarmrelais mit dem
Gerät. Die Reihenklemme ist entweder als Reihenklemme mit Schraubanschluss
oder als steckbare Reihenklemme verfügbar.
• Führen Sie bei der Reihenklemme mit Schraubanschluss den Klemmenblock
in das Gerät ein. Die Reihenklemme ist im Gerät sicher befestigt, wenn zu
einem späteren Zeitpunkt des Einbaus die Sicherheitsabdeckung angebracht
wird.
• Bei einer steckbaren Reihenklemme führen Sie die Reihenklemme in das
Gerät ein und ziehen die Schrauben an.
1
Steckbare Reihenklemme
1
Reihenklemme mit Schraubanschluss
2

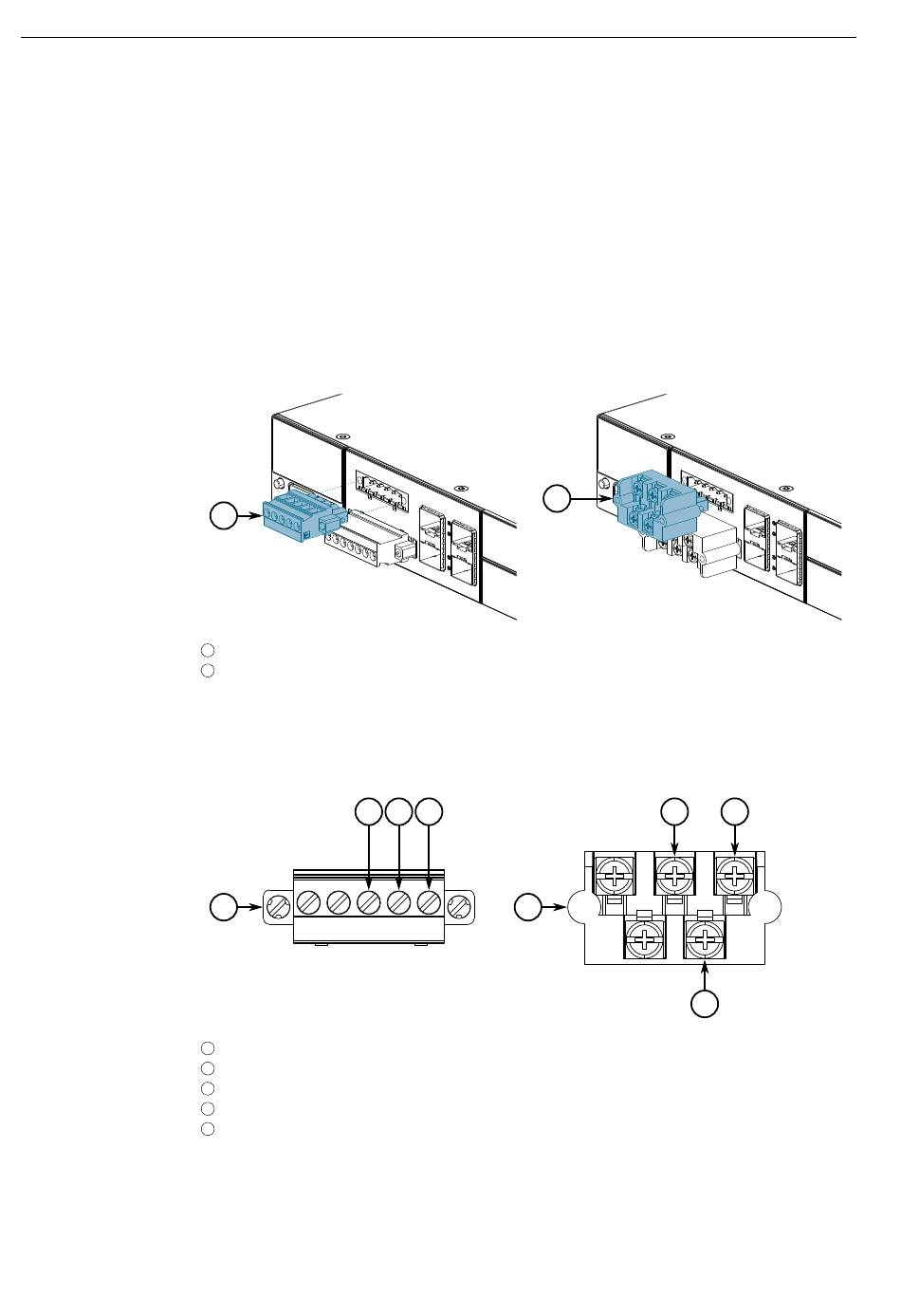

Abbildung 2.4 Montieren der Reihenklemme mit dem ausfallsicheren Alarmrelais
Schließen Sie ein ausfallsicheres Gerät an die Reihenklemme an.
3
1
Steckbare Reihenklemme
1
Reihenklemme mit Schraubanschluss
2
Schließerkontakt (NO)
3
Massekontakt
4
Öffnerkontakt (NC)
5
Abbildung 2.5 Verdrahten des fehlersicheren Alarmrelais
