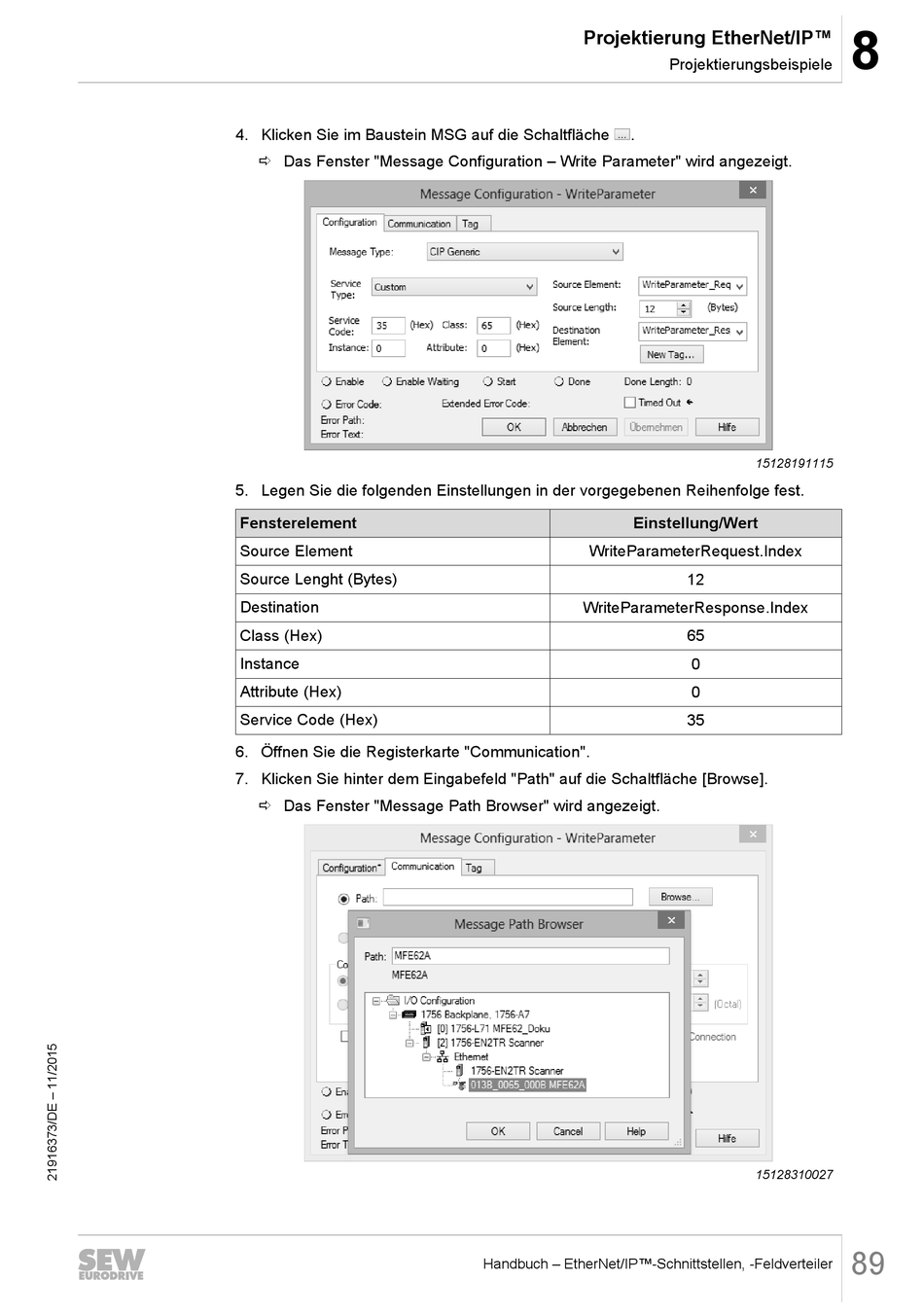

4. Klicken Sie im Baustein MSG auf die Schaltfläche
ð Das Fenster "Message Configuration – Write Parameter" wird angezeigt.
5. Legen Sie die folgenden Einstellungen in der vorgegebenen Reihenfolge fest.
Fensterelement
Source Element
Source Lenght (Bytes)
Destination
Class (Hex)
Instance
Attribute (Hex)
Service Code (Hex)
6. Öffnen Sie die Registerkarte "Communication".
7. Klicken Sie hinter dem Eingabefeld "Path" auf die Schaltfläche [Browse].
ð Das Fenster "Message Path Browser" wird angezeigt.
Projektierung EtherNet/IP™
.
Einstellung/Wert
WriteParameterRequest.Index
WriteParameterResponse.Index
Handbuch – EtherNet/IP™-Schnittstellen, -Feldverteiler
Projektierungsbeispiele
15128191115
12
65
0
0
35
15128310027
8
89
