Projektierung EtherNet/IP™
Konfiguration unter Verwendung der Verbindung Customer Exclusive
8.3
Konfiguration unter Verwendung der Verbindung Customer Exclusive
76
Handbuch – EtherNet/IP™-Schnittstellen, -Feldverteiler
Die EtherNet/IP™-Schnittstelle MFE62A bietet die Möglichkeit, unterschiedliche
Schnittstellen-Konfigurationen einzustellen.

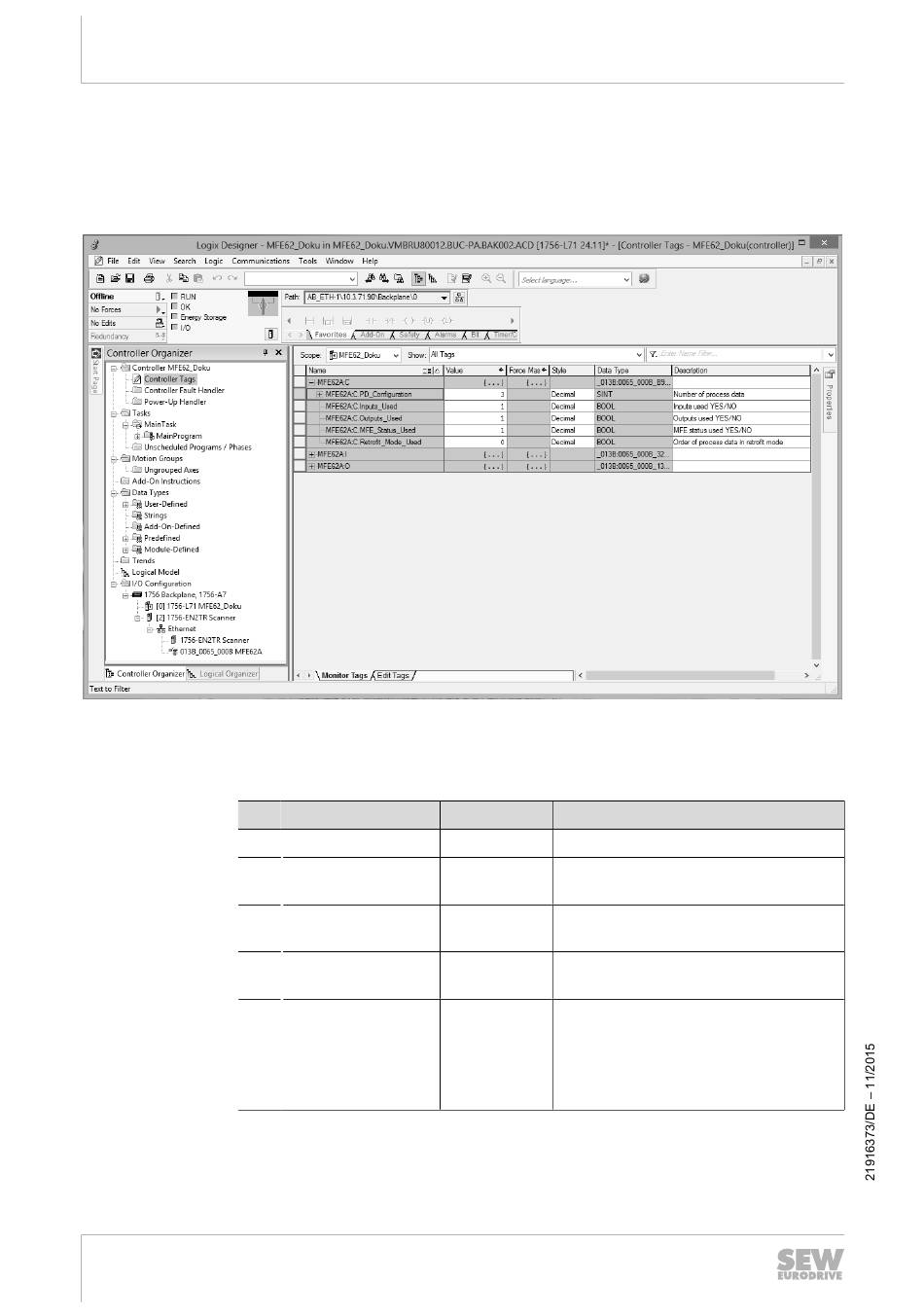

Wechseln Sie in der Software RSLogix in das Menü "Controller Tags".
Hier können Sie die Prozessdaten-Konfiguration mithilfe der angezeigten Variablen
einstellen.
Die folgende Tabelle zeigt die möglichen Konfigurationen:
Nr.
Tag-Name
1
PD_Configuration
2
Inputs_Used
3
Outputs_Used
4
MFE_Status_Used
5
Retrofit_Mode_Used
•
Als Standardkonfiguration werden alle möglichen Optionen (Status + DI/DO +
3PD) verwendet.
Gültige Werte
3/2/0
•
Anzahl der Prozessdaten
1/0
•
Die Werte der 4 oder 6 Binärein-
gänge werden empfangen.
1/0
•
Die Werte der Binärausgänge wer-
den gesendet.
1/0
•
Der MFE-Status wird in PO gesen-
det.
1/0
•
Nur 1 Byte wird für DI/DO verwen-
det.
•
Die Anordnung der Prozessdaten ist
mit der DeviceNet™-Schnittstelle
kompatibel.
