Feldbus-Schnittstellen Mf; Montage Am Movimot - SEW-Eurodrive EtherNet/IP Handbuch

5 Mechanische Installation
Feldbus-Schnittstellen MF../MQ..
5.3 Feldbus-Schnittstellen MF../MQ..
5.3.1

Montage am MOVIMOT

28
Handbuch – EtherNet/IP™-Schnittstellen, -Feldverteiler
Feldbus-Schnittstellen MF../MQ.. können wie folgt montiert werden:
• Montage am MOVIMOT
• Montage im Feld (= motornahe Montage)
®
-Anschlusskasten

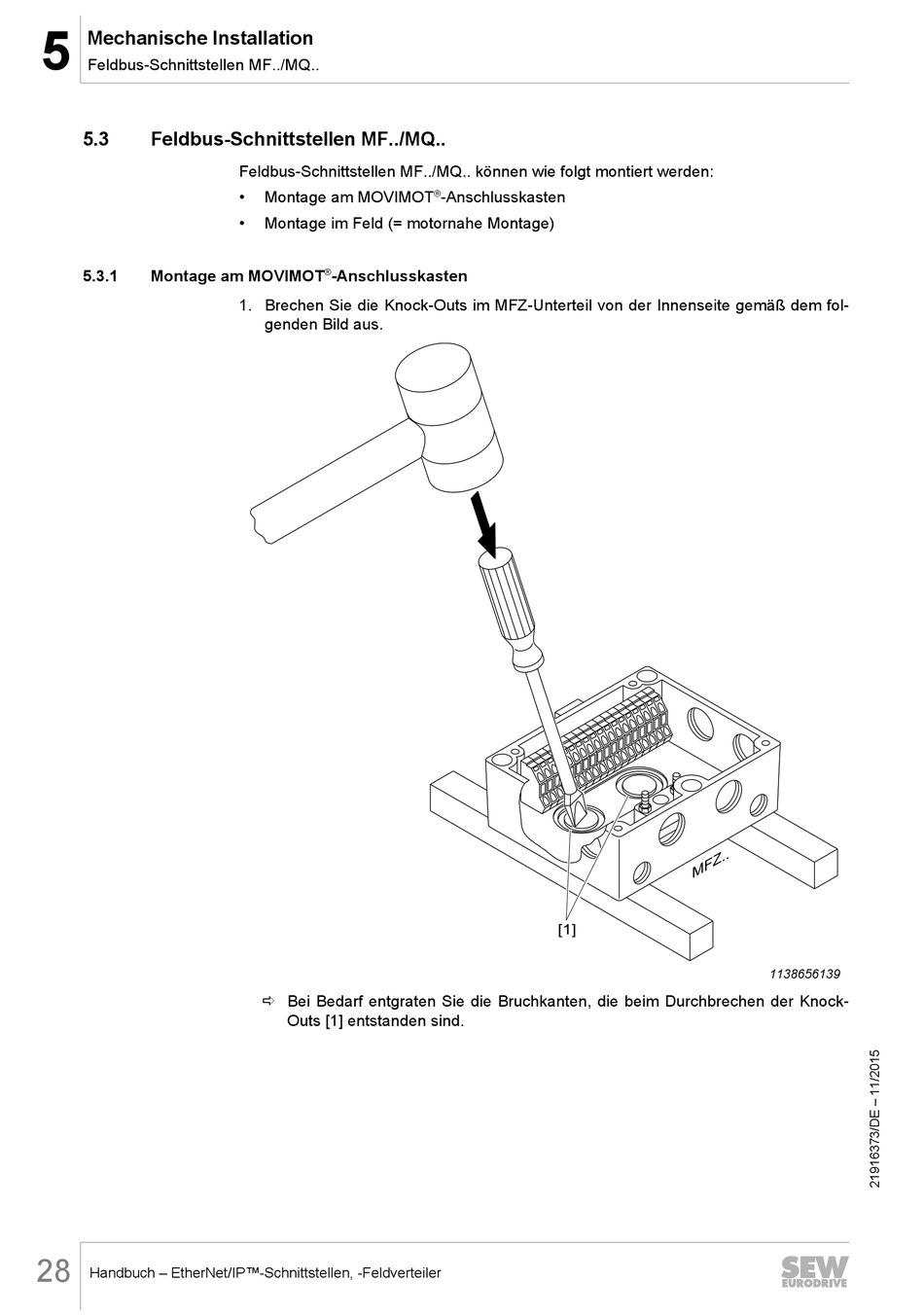

1. Brechen Sie die Knock-Outs im MFZ-Unterteil von der Innenseite gemäß dem fol-
genden Bild aus.
ð Bei Bedarf entgraten Sie die Bruchkanten, die beim Durchbrechen der Knock-
Outs [1] entstanden sind.
®
-Anschlusskasten
[1]
Z . .
M F
1138656139
