13
Betrieb des MOVITOOLS
Kommunikation über Ethernet
13.5.3

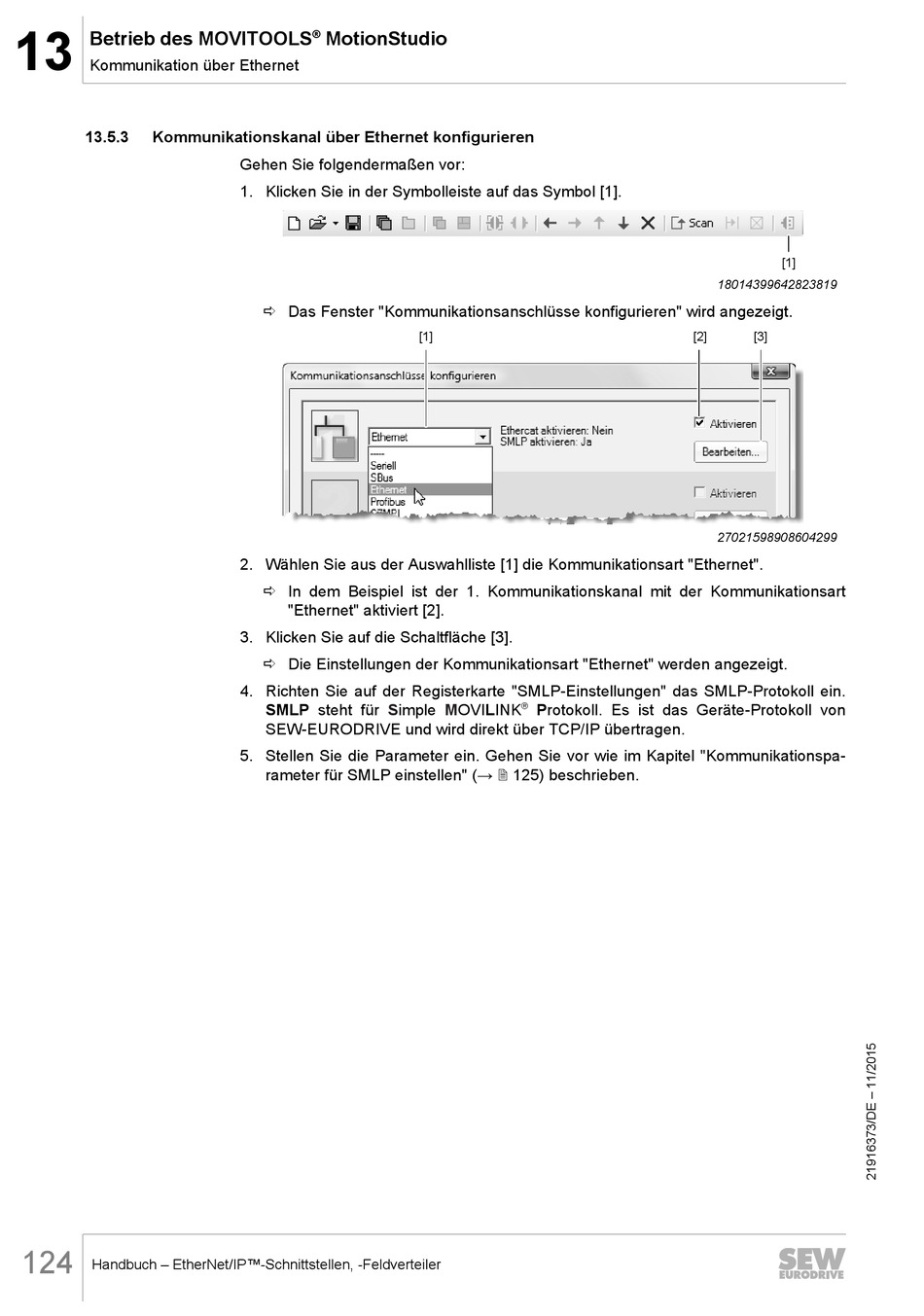

Kommunikationskanal über Ethernet konfigurieren
124
Handbuch – EtherNet/IP™-Schnittstellen, -Feldverteiler
®
MotionStudio
Gehen Sie folgendermaßen vor:
1. Klicken Sie in der Symbolleiste auf das Symbol [1].
ð Das Fenster "Kommunikationsanschlüsse konfigurieren" wird angezeigt.
2. Wählen Sie aus der Auswahlliste [1] die Kommunikationsart "Ethernet".
ð In dem Beispiel ist der 1. Kommunikationskanal mit der Kommunikationsart
"Ethernet" aktiviert [2].
3. Klicken Sie auf die Schaltfläche [3].
ð Die Einstellungen der Kommunikationsart "Ethernet" werden angezeigt.
4. Richten Sie auf der Registerkarte "SMLP‑Einstellungen" das SMLP-Protokoll ein.
SMLP steht für Simple MOVILINK
SEW‑EURODRIVE und wird direkt über TCP/IP übertragen.
5. Stellen Sie die Parameter ein. Gehen Sie vor wie im Kapitel "Kommunikationspa-
rameter für SMLP einstellen" (→ 2 125) beschrieben.
[1]
®
Protokoll. Es ist das Geräte-Protokoll von
[1]
18014399642823819
[2]
[3]
27021598908604299
