6.8.2
Hybridkabel zwischen Feldverteiler MFZ.7. oder MFZ.8. und Drehstrommotoren

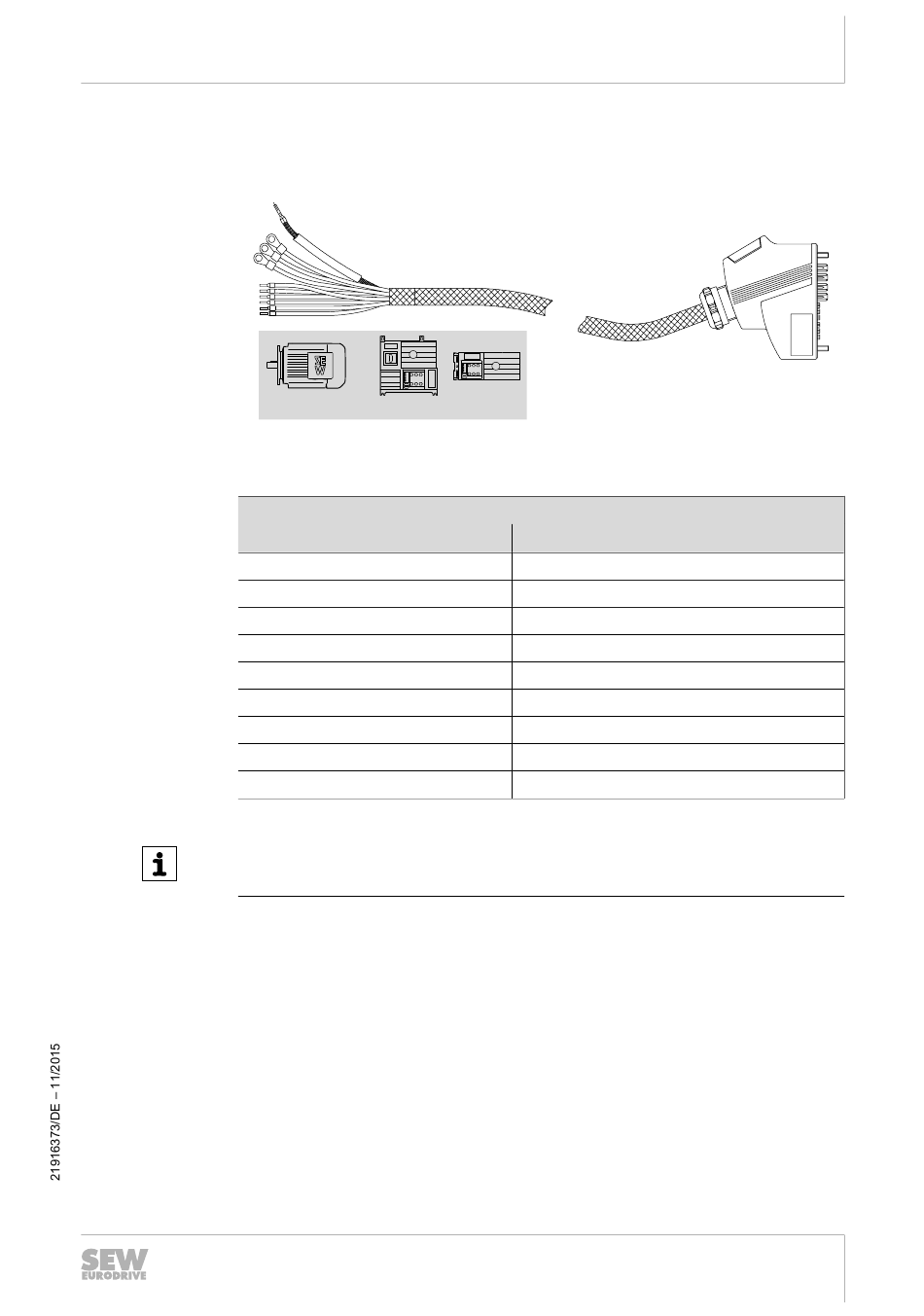

Das folgende Bild zeigt das Hybridkabel zum Anschluss des Drehstrommotors
nummer 01867423.
Die folgende Tabelle zeigt die Klemmenbelegung des Hybridkabels im Klemmenkas-
ten des Motors:
Klemmenbelegung
Motorklemme
U1
V1
W1
4a
3a
5a
1a
2a
PE-Klemme
HINWEIS
Legen Sie den Außenschirm des Kabels mit einer EMV-Metall-Kabelverschraubung
am Gehäuse des Motorklemmenkastens auf.
+
MFZ.8
MFZ.7
Adernfarbe/Bezeichnung Hybridkabel
schwarz/U1
schwarz/V1
schwarz/W1
rot/13
weiß/14
blau/15
schwarz/1
schwarz/2
grün-gelb + Schirmende (Innenschirm)
Handbuch – EtherNet/IP™-Schnittstellen, -Feldverteiler
Elektrische Installation
Anschluss Hybridkabel
Sach-
1147265675
6
53
