6.7
Anschluss EtherNet/IP™

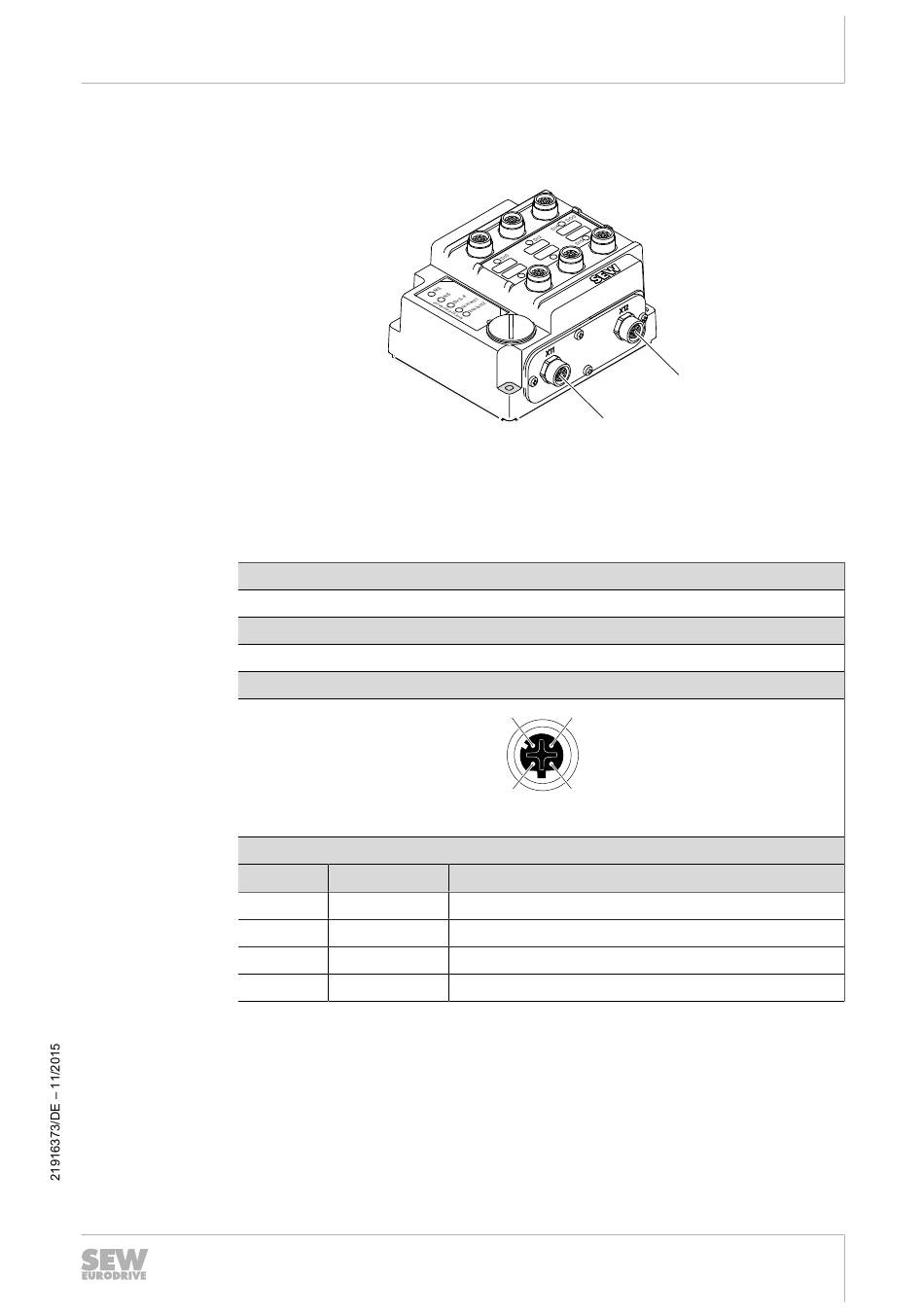

Das folgende Bild zeigt die Anschlüsse des EtherNet/IP™-Busses:
[1] X11, Anschluss EtherNet/IP™, Port 1
[2] X12, Anschluss EtherNet/IP™, Port 2
Die folgende Tabelle zeigt die Steckerbelegung der EtherNet/IP™-Anschlüsse X11
und X12:
Funktion
EtherNet/IP™-Schnittstelle
Anschlussart
M12, 4-polig, female, D-codiert
Anschlussbild
Belegung
Nr.
1
2
3
4
3
2
Name
Funktion
TX+
Sendeleitung (+)
RX+
Empfangsleitung (+)
TX-
Sendeleitung (-)
RX-
Empfangsleitung (-)
Handbuch – EtherNet/IP™-Schnittstellen, -Feldverteiler
Elektrische Installation
Anschluss EtherNet/IP™
[2]
[1]
4
1
6
14493430027
3545032843
49
