Projektierung EtherNet/IP™
Projektierungsbeispiele
86
Handbuch – EtherNet/IP™-Schnittstellen, -Feldverteiler
8. Wählen Sie unter "I/O Configuration" > "Ethernet" das Zielgerät, mit dem Sie die
Kommunikation aufbauen möchten.
9. Aktivieren Sie
nicht
das Kontrollfeld "Connected". Sowohl die Steuerung als auch
die EtherNet/IP™-Schnittstelle lassen nur eine begrenzte Anzahl von Verbindun-
gen zu.

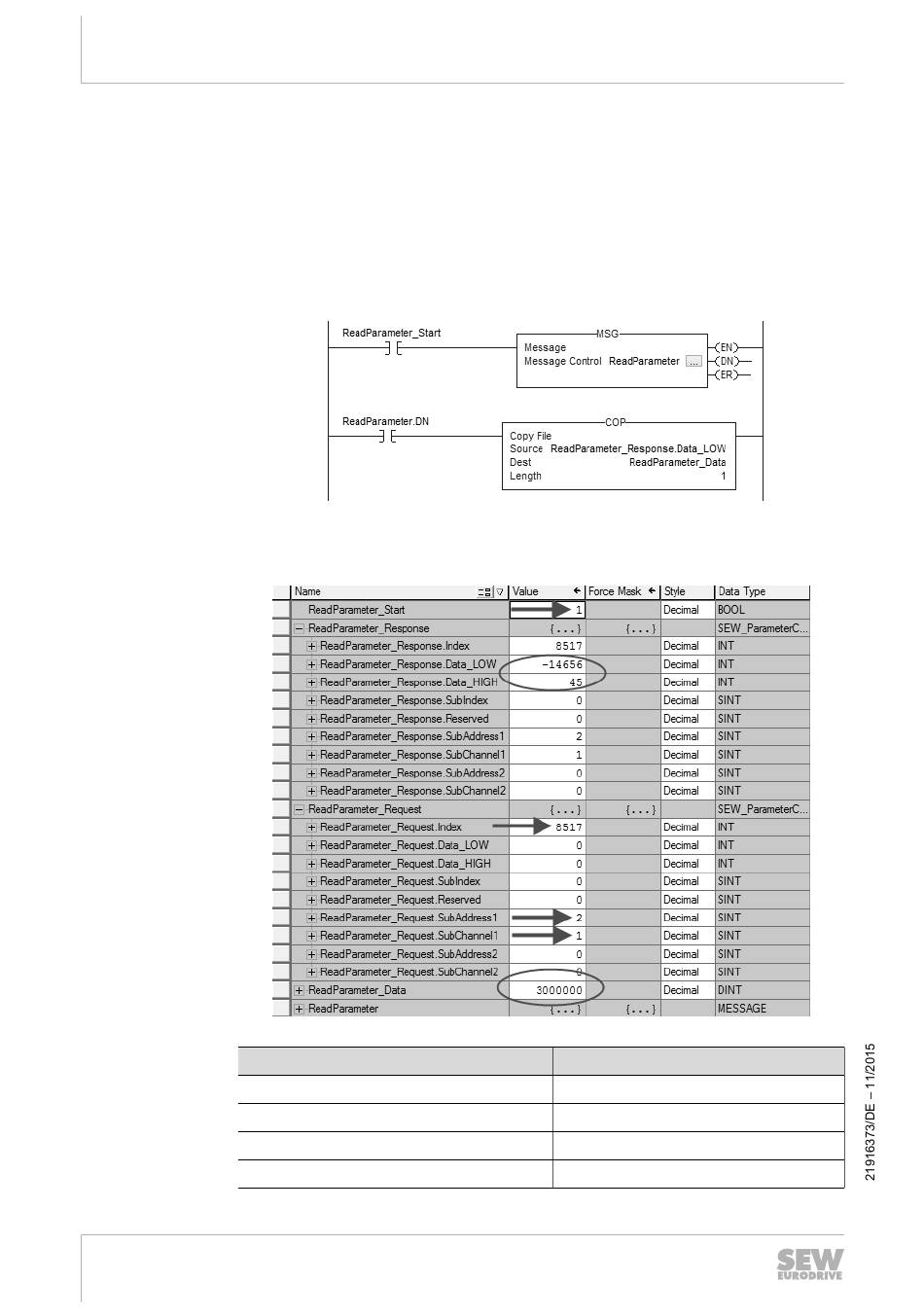

10. Fügen Sie in das Programm der Steuerung folgenden zusätzlichen "COP"-Befehl
ein. Der "COP"-Befehl kopiert die beiden INT-Variablen "ReadParameter_Re-
quest.Data_LOW" und "ReadParameter_Request.Data_HIGH" in eine einzelne
DINT-Variable "ReadParameter_Data":
11. Speichern Sie das Projekt und übertragen Sie es an die Steuerung.
12. Tragen Sie die folgenden Werte der Controller-Tags ein:
Controller-Tag
ReadParameter_Start
ReadParameter_Request.Index
ReadParameter_Request.SubAddress 1
ReadParameter_Request.SubChannel 1
Wert
1
Index des zu lesenden Parameters
2
1
15127530507
15127533323
