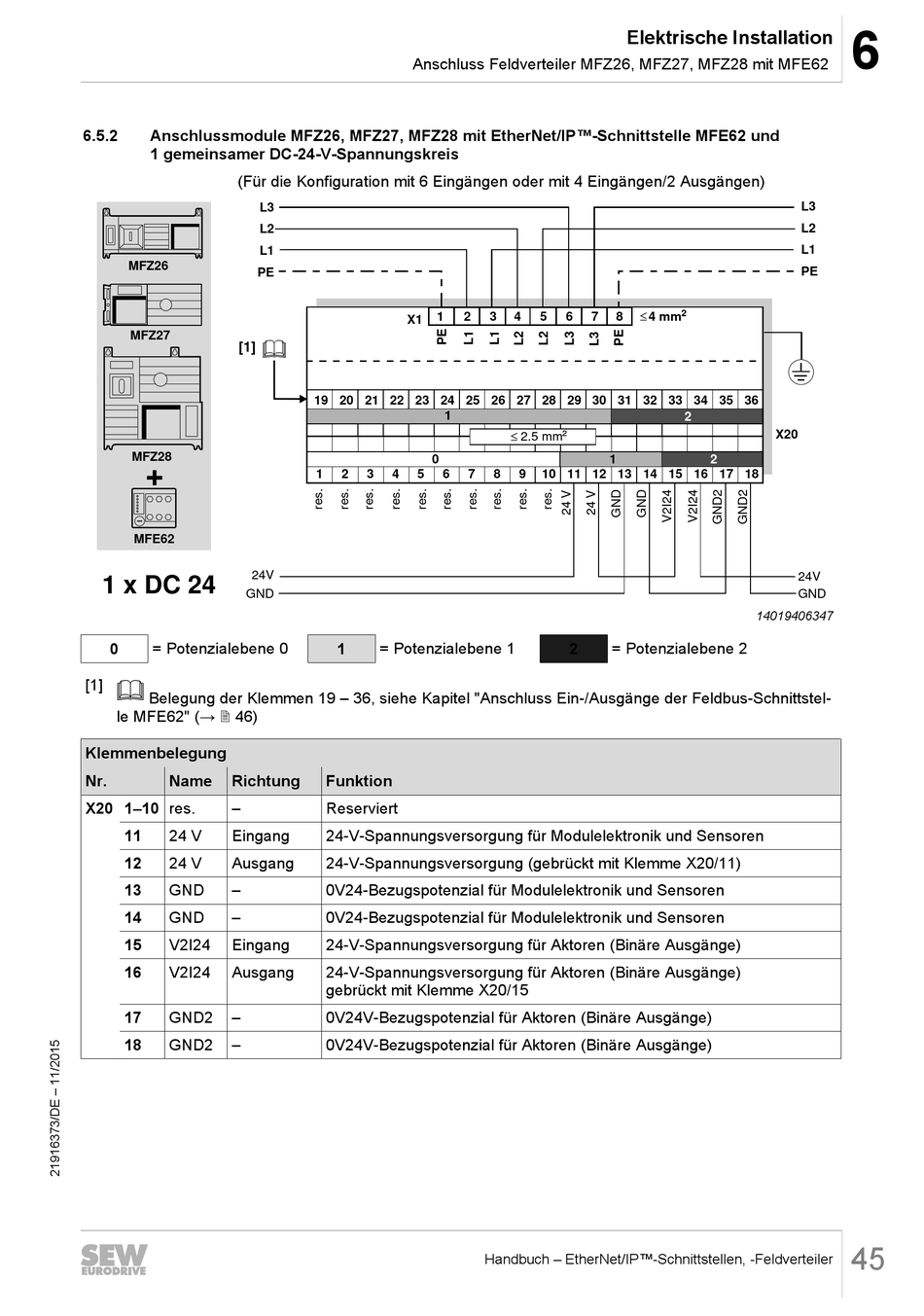

6.5.2
Anschlussmodule MFZ26, MFZ27, MFZ28 mit EtherNet/IP™-Schnittstelle MFE62 und
1 gemeinsamer DC-24-V-Spannungskreis
(Für die Konfiguration mit 6 Eingängen oder mit 4 Eingängen/2 Ausgängen)
MFZ26
MFZ27
[1]
MFZ28
+
MFE62
24V
1 x DC 24
GND
0
= Potenzialebene 0
[1]
Belegung der Klemmen 19 – 36, siehe Kapitel "Anschluss Ein-/Ausgänge der Feldbus-Schnittstel-
le MFE62" (→ 2 46)
Klemmenbelegung
Nr.
Name
Richtung
X20 1–10 res.
–
11
24 V
Eingang
12
24 V
Ausgang
13
GND
–
14
GND
–
15
V2I24
Eingang
16
V2I24
Ausgang
17
GND2
–
18
GND2
–
Anschluss Feldverteiler MFZ26, MFZ27, MFZ28 mit MFE62
L3
L2
L1
PE
X1
19
20
21
22
23
1
2
3
4
5
1
= Potenzialebene 1
Funktion
Reserviert
24-V-Spannungsversorgung für Modulelektronik und Sensoren
24-V-Spannungsversorgung (gebrückt mit Klemme X20/11)
0V24-Bezugspotenzial für Modulelektronik und Sensoren
0V24-Bezugspotenzial für Modulelektronik und Sensoren
24-V-Spannungsversorgung für Aktoren (Binäre Ausgänge)
24-V-Spannungsversorgung für Aktoren (Binäre Ausgänge)
gebrückt mit Klemme X20/15
0V24V-Bezugspotenzial für Aktoren (Binäre Ausgänge)
0V24V-Bezugspotenzial für Aktoren (Binäre Ausgänge)
1
2
3
4
5
6
7
24
25
26
27
28
29
30
1
2
2.5 mm
0
6
7
8
9
10
11
12
2
Handbuch – EtherNet/IP™-Schnittstellen, -Feldverteiler
Elektrische Installation
2
8
4 mm
31
32
33
34
35
36
2
X20
1
2
13
14
15
16
17
18
14019406347
= Potenzialebene 2
6
L3
L2
L1
PE
24V
GND
45
