8
Projektierung EtherNet/IP™
Projektierung des EtherNet/IP™-Masters
8.2.1
Projektierung mit RSLogix 5000 bis Version V19
68
Handbuch – EtherNet/IP™-Schnittstellen, -Feldverteiler

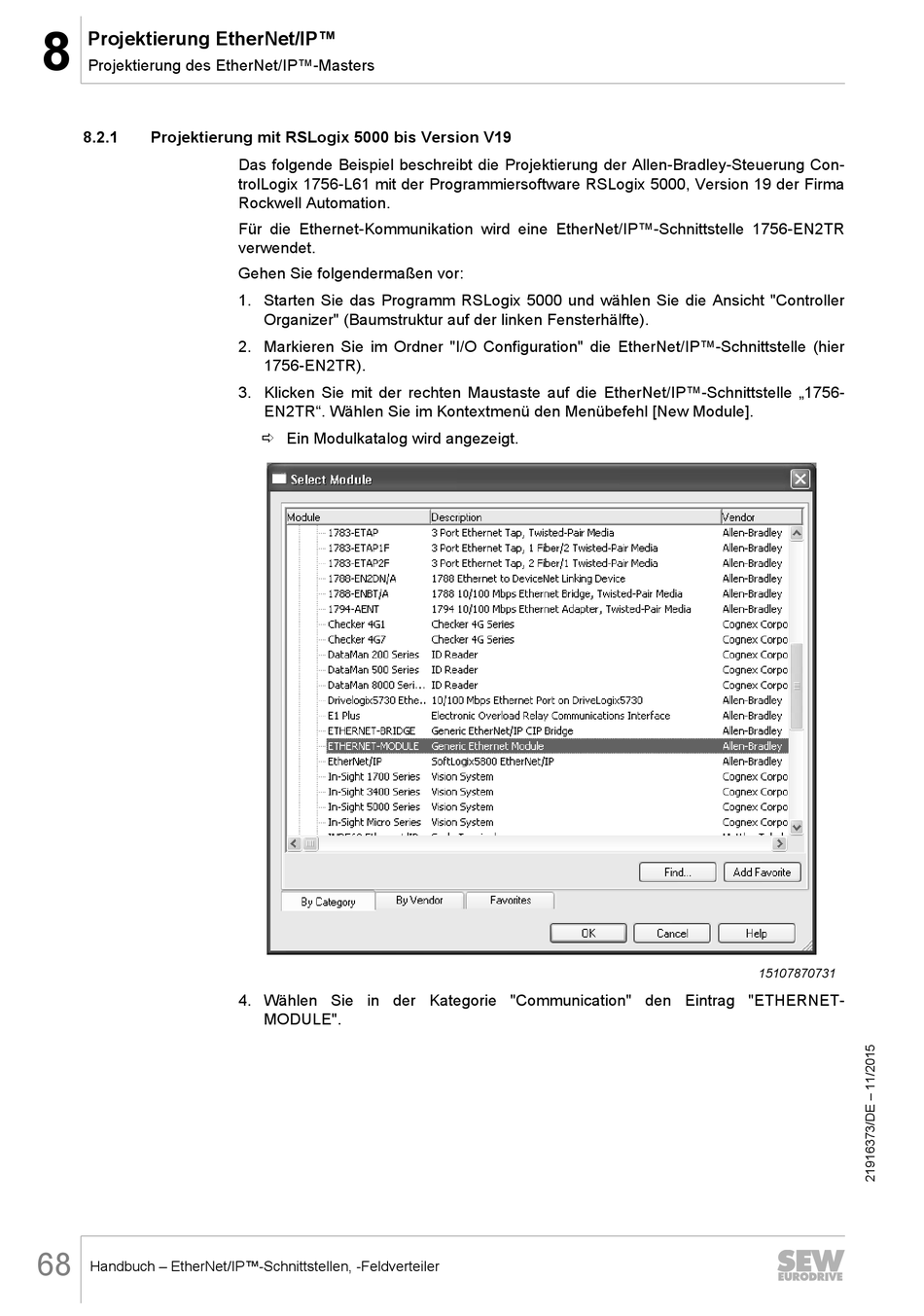

Das folgende Beispiel beschreibt die Projektierung der Allen-Bradley-Steuerung Con-
trolLogix 1756-L61 mit der Programmiersoftware RSLogix 5000, Version 19 der Firma
Rockwell Automation.
Für die Ethernet-Kommunikation wird eine EtherNet/IP™-Schnittstelle 1756-EN2TR
verwendet.
Gehen Sie folgendermaßen vor:
1. Starten Sie das Programm RSLogix 5000 und wählen Sie die Ansicht "Controller
Organizer" (Baumstruktur auf der linken Fensterhälfte).
2. Markieren Sie im Ordner "I/O Configuration" die EtherNet/IP™-Schnittstelle (hier
1756-EN2TR).
3. Klicken Sie mit der rechten Maustaste auf die EtherNet/IP™-Schnittstelle „1756-
EN2TR". Wählen Sie im Kontextmenü den Menübefehl [New Module].
ð Ein Modulkatalog wird angezeigt.
4. Wählen Sie in der Kategorie "Communication" den Eintrag "ETHERNET-
MODULE".
15107870731
