14
Service
Gerätetausch DeviceNet™-Schnittstelle -> EtherNet/IP™-Schnittstelle
14.3

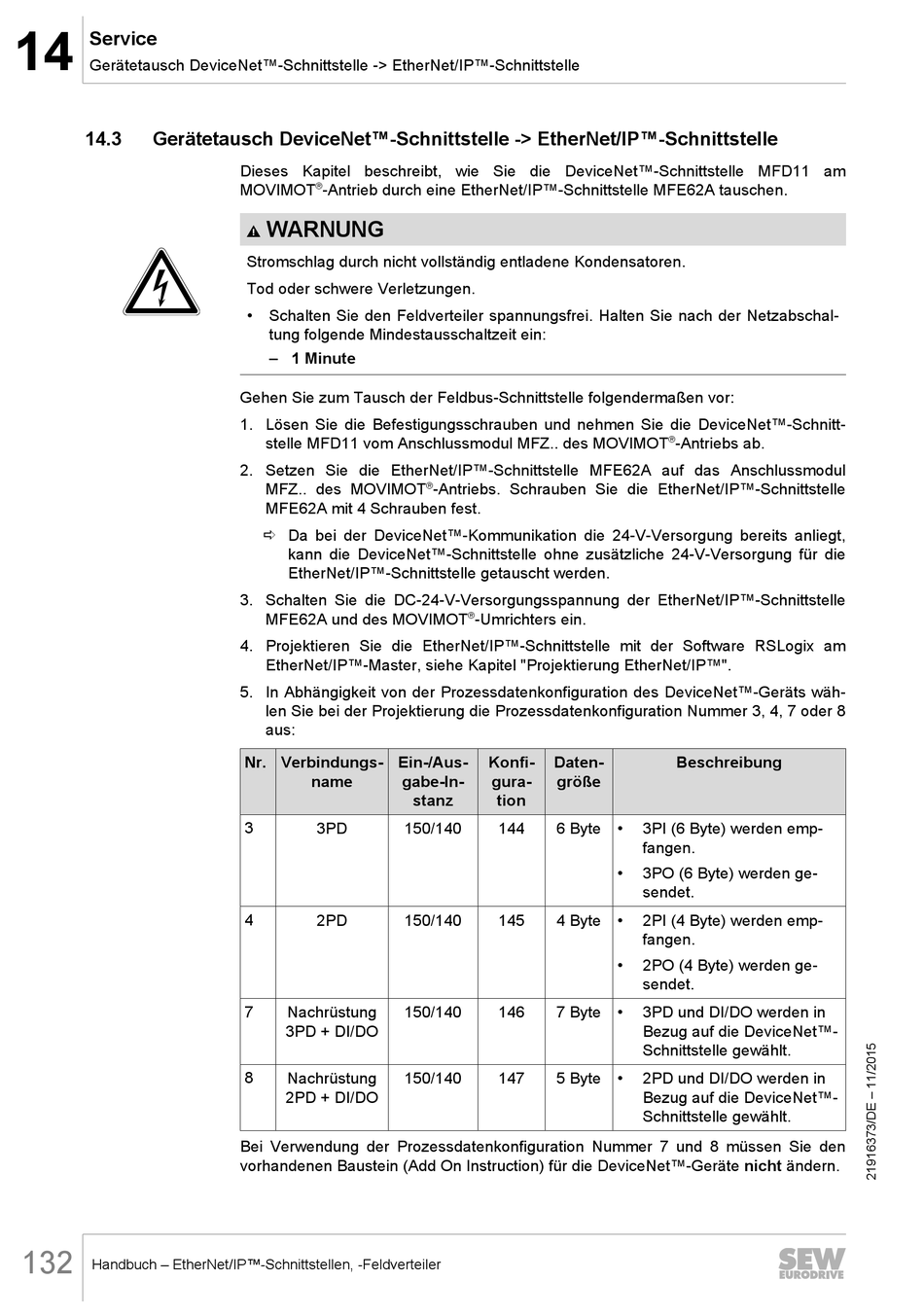

Gerätetausch DeviceNet™-Schnittstelle -> EtherNet/IP™-Schnittstelle
132
Handbuch – EtherNet/IP™-Schnittstellen, -Feldverteiler
Dieses Kapitel beschreibt, wie Sie die DeviceNet™-Schnittstelle MFD11 am
®
MOVIMOT
-Antrieb durch eine EtherNet/IP™-Schnittstelle MFE62A tauschen.
WARNUNG
Stromschlag durch nicht vollständig entladene Kondensatoren.
Tod oder schwere Verletzungen.
•
Schalten Sie den Feldverteiler spannungsfrei. Halten Sie nach der Netzabschal-
tung folgende Mindestausschaltzeit ein:
– 1 Minute
Gehen Sie zum Tausch der Feldbus-Schnittstelle folgendermaßen vor:
1. Lösen Sie die Befestigungsschrauben und nehmen Sie die DeviceNet™-Schnitt-
stelle MFD11 vom Anschlussmodul MFZ.. des MOVIMOT
2. Setzen Sie die EtherNet/IP™-Schnittstelle MFE62A auf das Anschlussmodul
MFZ.. des MOVIMOT
MFE62A mit 4 Schrauben fest.
ð Da bei der DeviceNet™-Kommunikation die 24-V-Versorgung bereits anliegt,
kann die DeviceNet™-Schnittstelle ohne zusätzliche 24-V-Versorgung für die
EtherNet/IP™-Schnittstelle getauscht werden.
3. Schalten Sie die DC-24-V-Versorgungsspannung der EtherNet/IP™-Schnittstelle
MFE62A und des MOVIMOT
4. Projektieren Sie die EtherNet/IP™-Schnittstelle mit der Software RSLogix am
EtherNet/IP™-Master, siehe Kapitel "Projektierung EtherNet/IP™".
5. In Abhängigkeit von der Prozessdatenkonfiguration des DeviceNet™-Geräts wäh-
len Sie bei der Projektierung die Prozessdatenkonfiguration Nummer 3, 4, 7 oder 8
aus:
Nr. Verbindungs-
Ein-/Aus-
name
gabe-In-
stanz
3
3PD
150/140
4
2PD
150/140
7
Nachrüstung
150/140
3PD + DI/DO
8
Nachrüstung
150/140
2PD + DI/DO
Bei Verwendung der Prozessdatenkonfiguration Nummer 7 und 8 müssen Sie den
vorhandenen Baustein (Add On Instruction) für die DeviceNet™-Geräte nicht ändern.
®
-Antriebs. Schrauben Sie die EtherNet/IP™-Schnittstelle
®
-Umrichters ein.
Konfi-
Daten-
gura-
größe
tion
144
6 Byte •
145
4 Byte •
146
7 Byte •
147
5 Byte •
®
-Antriebs ab.
Beschreibung
3PI (6 Byte) werden emp-
fangen.
•
3PO (6 Byte) werden ge-
sendet.
2PI (4 Byte) werden emp-
fangen.
•
2PO (4 Byte) werden ge-
sendet.
3PD und DI/DO werden in
Bezug auf die DeviceNet™-
Schnittstelle gewählt.
2PD und DI/DO werden in
Bezug auf die DeviceNet™-
Schnittstelle gewählt.
