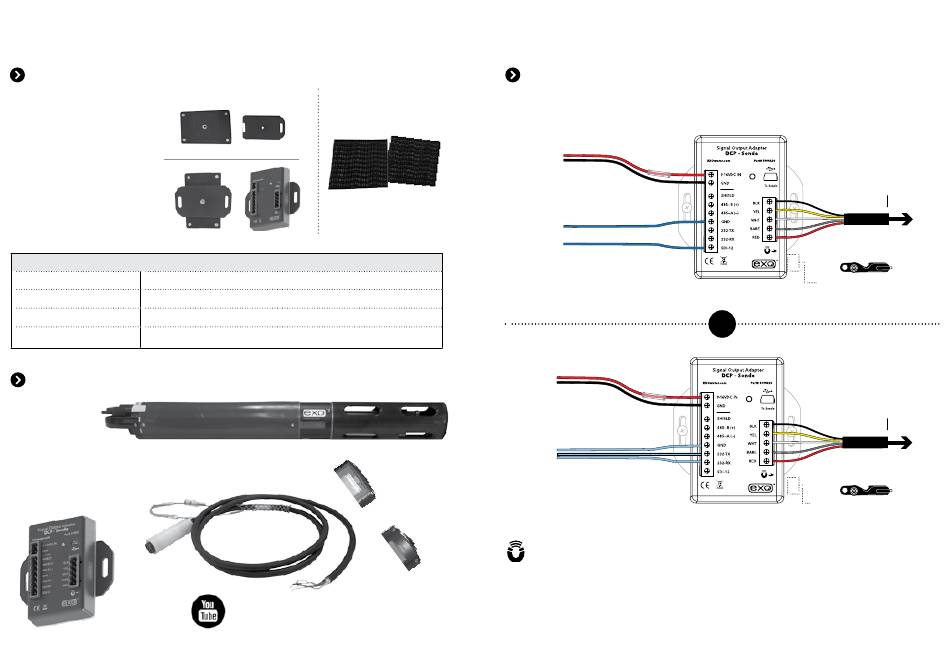

Erste Schritte:
Montage:
Montage der Schalttafel
Der Adapter sollte vor Witterungseinflüssen
1:
geschützt werden. Es wir empfohlen,
ihn in einem abgedichteten Gehäuse
mit Trocknungsmittel zu installieren um
Kondensation zu vermeiden.
Zum Adapter gehören neben einer Panel-
Montagehalterung auch ein selbstklebender
2:
Haken und ein Klettverschluss. Beide dieser
Varianten können verwendet werden, um
den Adapter sicher zu montieren. Verwenden
Sie die im Lieferumfang enthaltenen
Kreuzschlitzschrauben um die Panel-
Montagehalterung sicher zu befestigen.
Rückseite
LED Statusanzeigen
Kein Strom
Aus
Keine Sonde angeschlossen
Ein
Sonde angeschlossen, alles normal
Blinkt bei 1 Hz
Energiesparender Ruhezustand (wird noch eine Sekunde weiterblinken, nachdem der
Blinkt bei 1/10 Hz
Magnetschalter aktiviert wurde).
Kabelbelegung
Folgendes muss bereitstehen:
• EXO Sonde
• DCP 2.0 Adapter
• Loses Anschlusskabel
• Trocknungsmittel für die
Verwendung belüfteter Kabel
• Schlitzschraubendreher
• Kabel für Strom &
Datenaufzeichnungsmodul
30
Inhaltsverzeichnis
Selbstklebender Haken
und Klettverschluss
HINWEIS: Bei Verwendung des
selbstklebenden Hakens und des
Klettverschlusses, müssen beide
Oberflächen zuvor gereinigt und
getrocknet werden.
Vorderseite
Webinar | Eine einfache Anleitung zur Erfassung von Daten
der Wasserqualität. Lernen Sie die Grundlagen der Verdrahtung
Ihrer Sonde mit dem DCP:
https://goo.gl/B4PPK7
Verdrahtung (Fortsetzung)
Als nächstes verdrahten Sie das lose Anschlusskabel, den Strom und die DCP-Anschlüsse, wie gekennzeichnet, in einer der
folgenden Konfigurationen:
Geregelte 12 VDC
Stromversorgung
1 AMP
(nicht enthalten)
Schnellsicherung
Zur Datenerfassung
Geregelte 12 VDC
1 AMP
Stromversorgung
(nicht enthalten)
Schnellsicherung
Zur Datenerfassung
Bei der Verbindung neuer Sonden mit dem DCP
Adapter, kann eine Neuerkennung der Sonde
erforderlich sein. Das kann durch einen Aus- und
Einschalten des Adapters oder durch Verwendung
des magnetischen Leseschalters an der rechten unteren Seite
des Gehäuses durch hin und her bewegen des Magneten im
EXO Sensor Werkzeug, über den Bereich, der oben durch
das Quadrat gekennzeichnet wird, geschehen, was eine
Netzwerkwiedererkennung erzwingt, bei der alle neuen
Sensoren und Konfigurationen erkannt werden.
Loses Kabel
599008-x
Kabel zur
Wasserqualitätssonde
Bewegen Sie das magnetische
Aktivatorwerkzeug des EXO Sensors zur
Neuerkennung der Sonde hin und her.
ODER
Loses Kabel
Belüftetetes Kabel
599008-x
599210-x
Kabel zur
Wasserqualitätssonde
Bewegen Sie das magnetische
Aktivatorwerkzeug des EXO Sensors zur
Neuerkennung der Sonde hin und her.
HINWEIS: Das orange Kabel des losen Sondenanschlusskabels
wird nicht verwendet. Es kann während der Installation mit
Klebeband auf Abstand gehalten werden.
Inhaltsverzeichnis
Belüftetetes Kabel
599210-x
31
