Inhaltszusammenfassung für Xylem YSI EXO 1
- Seite 1 EXO Benutzerhandbuch Artikel Nr. 603789REF Überarbeitung F...
-
Seite 2: Details & Vorteile
DAS IST EIN INTERAKTIVES DOKUMENT Wenn Sie dieses Dokument im Adobe PDF-Format lesen, wird das Zeigefingersymbol angezeigt, wenn Sie den Cursor (Nur Englisch) über bestimmte Sätze oder Themen bewegen. Wenn Sie bestimmte Elemente des Inhaltsverzeichnisses einer Tabelle, Webseitenadressen oder Verweise anklicken, die sie auffordern bestimmte Anschnitte zu lesen, werden Sie direkt dorthin weitergeleitet. - Seite 3 Inhaltsverzeichnis 4.23 Algen Trübungsgrad Sensor - Überblick 4.24 Trübungsgrad - Kalibrierung 4.25 Suspendierte Feststoffe - Berechnung gesamt 1. Abschnitt: EXO Plattform - Überblick 5. Abschnitt: Wartung 1.1 Überblick EXO 1 Sonde 5.1 Sonde - Lagerung 1.2 Überblick EXO 2 Sonde 5.2 Sonde - Wartung 1.3 Überblick EXO Kabel 5.3 EXO 1 Sonde - Griff ersetzen 1.4 Überblick EXO Handheld Geräte...
-
Seite 4: Überblick Exo 1 Sonde

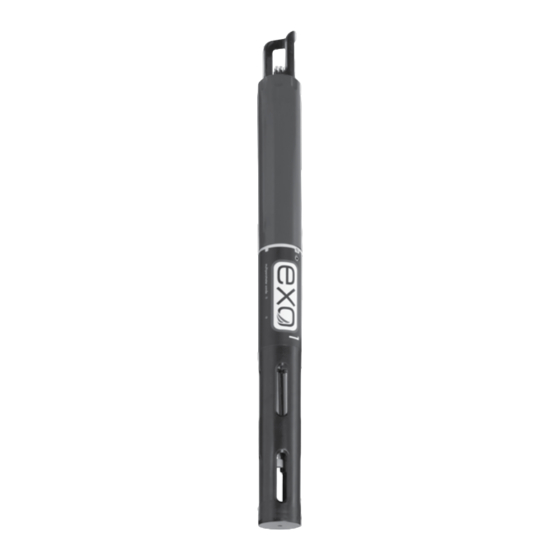

Überblick EXO 1 Sonde Die EXO1 Sonde ist ein Multi-Parameter-Instrument, das die Daten der Wasserqualität sammelt. Die Sonde erfasst Daten mit bis EXO1 Sonde zu 4 Sensoren, die vom User ausgetauscht werden können und einem integrierten Druckmessumformer. Jeder Sensor misst seine 599501-xx Parameter anhand einer Vielzahl elektrochemischer, optischer oder physikalischer Nachweismethoden. -
Seite 5: Überblick Exo 2 Sonde
Überblick EXO 2 Sonde Die EXO2 Sonde ist ein Multi-Parameter-Instrument, das die Daten der Wasserqualität sammelt. Die Sonde erfasst Daten mit bis EXO2 Sonde zu 6 vom Anwender austauschbaren Sensoren und einem integrierten Druckmessumformer. Jeder Sensor misst seine Parameter 599502-xx anhand einer Vielzahl elektrochemischer, optischer oder physikalischer Nachweismethoden. -
Seite 6: Überblick Exo-Kabel
Überblick EXO-Kabel Die robusten EXO-Datenkabel gibt es in vielen unterschiedlichen Längen und Optionen, um die Bedarfe Ihrer spezifischen Anwendung Eine vollständige zu erfüllen. Die Auswahl der richtigen Längen und Kupplungen stellt die beste Datenqualität für Ihr Projekt sicher. Kabeloptionen Liste der Kabeloptionen und der Sicherheitsvorkehrungen für verlängerte Kabel finden Sie auf der nächsten Seite. 599431-01 EXO Kabelkupplung, Titan 599040-250... -
Seite 7: Überblick Exo-Handgeräte
Überblick EXO-Handgeräte EXO Classic Handheld EXO Classic Handheld Das EXO-Handgerät Classic ist ein robustes mikrocomputerbasiertes Instrument , das es den User erlaubt, die Messergebnisse von 599150 Sonden anzuzeigen, Sonden zu konfigurieren, Daten zu speichern und abzurufen und Daten zwischen Sonden und einem Computer zu übertragen. -
Seite 8: Exo-Handgerät - Aktualisierung
EXO-Handgerät - Aktualisierung Zur Zeit wird ein neues, verbessertes EXO-Handgerät entwickelt, dessen Markteinführung für 2016 geplant ist. Der neue EXO- Handheld wird nicht nur leichter und kompakter, er wird auch über verbesserte KOR 2.0-Software Funktionen, einen integrierten Lithium-Ionen-Akkupack (kein Batteriewechsel notwendig) und viele weitere Vorteile verfügen, die zu einem späteren Zeitpunkt bekannt gegeben werden. -
Seite 9: Sonde Exo 1 Batterien Einsetzen Oder Ersetzen
Sonde EXO 1 Batterien einsetzen oder ersetzen 4 Prüfen und Warten der O-Ringe Die EXO1 Sonden für Wasserqualität verwenden zur Energieversorgung zwei (2) Batterien der Größe D. Bei der Verwendung von Alkalibatterien kann der Anwender erwarten, dass eine voll geladenen Sonde über einen Zeitraum von 90 Tagen alle 15 Minuten eine Probe nehmen kann. -
Seite 10: Sonde Exo 2 Batterien Einsetzen Oder Ersetzen
Sonde EXO 2 Batterien einsetzen oder ersetzen 3 Neue Batterien einsetzen Die EXO2 Sonden für Wasserqualität verwenden zur Energieversorgung vier (4) Batterien der Größe D. Bei der Verwendung von Alkalibatterien kann der User erwarten, dass eine voll geladenen Sonde über einen Zeitraum von 90 Tagen alle 15 Minuten eine Probe nehmen kann. -
Seite 11: Sensoren Installieren/Deinstallieren
Sensorschutz oder Kal.-Tasse Sensoren installieren/deinstallieren installieren/entfernen Der Sondenschutz schützt die EXO-Sensoren während des Einsatzes vor Stößen. Der Schutz muss vom User installiert werden, bevor EXO-Sensoren verfügen über identische Anschlüsse und identifizieren sich über eine integrierte Firmware; daher können User jeden die Datenerfassung beginnt. -
Seite 12: Beschreibung Der Sondenstatus Und Led-Signale
Beschreibung der Sondenstatus und LED-Signale Überblick der Verbindungsmethoden Status Nachfolgend wird ein grober Überblick über die verschiedenen Methoden gegeben, die User nutzen können, um mit der EXO Eine EXO-Sonde befindet sich immer in einem der drei Betriebsstatus: „Aus“, „Bereit“ oder „Ruhezustand“. Diese Status Sonde zu kommunizieren: bestimmen den aktuellen Stromverbrauch und das Messpotential der Sonde. -
Seite 13: Sonde Bereit, Bluetooth Aktivieren
Sonde Bereit, Bluetooth aktivieren Sonde anschließen Bluetooth Bevor User drahtlos mit ihren EXO Sonden kommunizieren können, müssen sie eine Bluetooth-Verbindung aufbauen. Alle Sobald die Sonde intern oder extern mit Strom versorgt wird, können User die Sonde aus dem Ruhezustand durch eine der EXO Sonden sind mit drahtlosem Bluetooth ausgestattet. -
Seite 14: Überblick Kommunikationsadapter
Überblick Kommunikationsadapter 3b Bluetooth-Verbindung herstellen (Win XP) Die EXO-Plattform bietet jetzt erweiterte Optionen für Kommunikationsadapter (com. Adapter). Nachfolgend finden Sie eine Grobübersicht der Ihnen zur Verfügung stehenden Optionen für Kommunikationsadapter. Die Auswahl des richtigen Adapters für 1. Klicken Sie auf das Bluetooth-Symbol in der Taskleiste (unten rechts), klicken Ihre Anwendung und das gewünschte Kommunikationsprotokoll sind ein entscheidender Faktor für den Erfolg Ihres Projektes. -
Seite 15: Kommunikationsadapter Datenaufzeichnungssystem 2.0 (Dcp)
2.11 Kommunikationsadapter 2.11 2.10 2.10 Kommunikationsadapter USB Datenaufzeichnungssystem 2.0 (DCP) Der USB-Adapter zur Signalausgabe (USB-SAA 599) ermöglicht es Anwendern eine Verbindung mit einer EXO Sonde über eine Standard- Adapter - Übersicht: USB-Verbindung herzustellen. Obwohl der USB-SOA robust und wasserdicht ist, sollten seine Anschlüsse bei Nichtverwendung mit den im Lieferumfang enthaltenen Kappen geschützt werden. -
Seite 16: Erste Schritte
Verdrahtung (Fortsetzung) Erste Schritte: Montage: Als nächstes verdrahten Sie das lose Anschlusskabel, den Strom und die DCP-Anschlüsse, wie gekennzeichnet, in einer der Montage der Schalttafel Selbstklebender Haken folgenden Konfigurationen: und Klettverschluss Der Adapter sollte vor Witterungseinflüssen geschützt werden. Es wir empfohlen, ihn in einem abgedichteten Gehäuse mit Trocknungsmittel zu installieren um Kondensation zu vermeiden. -
Seite 17: Ausgabekonfiguration
USB-Durchreichmodus EXO DCP - Grundlagen der Programmierung des Signalausgang-Adapters 1. SDI-12 Schnittstelle 2. RS-232 Schnittstelle Der 599820 DCP Signalausgang-Adapter kann in ähnlicher Weise funktionieren, wie der 599810 USB-Kommunikationsadapter. Nachdem der Signalausgang-Adapter, wie in der vorherigen Konfiguration, verdrahtet wurde, ermöglicht der Anschluss an den •... - Seite 18 2.12 Kommunikationsadapter RS-232 2.12 Der EXO DCP Signalausgabe-Adapter (SAA) unterstützt nur einige RS-232-Befehle. Der SOA unterstützt sowohl die SDI-12, als setdelim [<i>] setperiod [<i>] auch die RS-232 Kommunikation. Die Reihenfolge der Ausgabe der RS-232-Parameter wird im Einsatzmenü im Reiter SDI-12 Ändert das Trennzeichen für SOA/DCP, das für die Antwort Setzt den Zeitraum für die Datenausgabe im „run“...
-
Seite 19: Adapter - Übersicht
2.13 Kommunikationsadapter SDI-12 2.14 Kommunikationsadapter Modbus 2.13 2.14 Die Sonde kann unter Verwendung des DCP Signalausgabe-Adapter (SAA) an die SDI-12-Sammelleitung angeschlossen werden. Adapter - Übersicht: Der SOA stellt die erforderliche elektrische SDI-12-Schnittstelle zur Verfügung und kommuniziert mit der Sonde über die oberste RS-485-Schnittstelle. -
Seite 20: Konfiguration
Erste Schritte: Kabelbelegung Montage: LED Statusanzeigen Folgendes muss bereitstehen: Der Adapter sollte vor Witterungseinflüssen • EXO Sonde Kein Strom geschützt werden. Es wir empfohlen, • COM Adapter ihn in einem abgedichteten Gehäuse Keine Sonde angeschlossen mit Trocknungsmittel zu installieren um •... - Seite 21 USB-Durchreichmodus Allgemeine Modbus-Informationen Der 599825 Modbus-Adapter funktioniert in ähnlicher Weise wie der 599810 USB-Kommunikationsadapter. Er versorgt das Gerät 40.000 Lese 40.000 Lese Lesen/ und, in begrenztem Umfang, die Sonde mit Strom. Nachdem der Modbus-Adapter, wie in der vorherigen Konfiguration, verdrahtet Beschreibung Halteadresse Halteregister...
-
Seite 22: Register-Konfiguration
Verfügbare Parameterkennzahlen Alternativ können diese Parameterkennzahlen für die Einrichtung mit dem SCADA-System im oben dargestellten Format geschrieben werden. Die nachfolgende Tabelle ist die Referenzliste für alle verfügbaren Parameter für die „Lese Halteregister“ 129-160. Register-Konfiguration Parameter Kennzahl Parameter Kennzahl Parameter Kennzahl Dieser Abschnitt befasst sich mit der Zuordnung der Parameter- Temperatur, °C Datum, DDMMYY... -
Seite 23: Erweiterte Konfiguration
Erweiterte Konfiguration 2.15 Sonde anschließen - Durchflusszelle 2.15 Der 599825 Modbus-Adapter wir automatisch in den Ruhezustand Bei der ersten Alternative schreiben Sie eine beliebige Zahl versetzt, wenn er innerhalb von 60 Sekunden keine Anfrage in Register 3, damit die EXO-Sonde die Sensoren in beide erhält. -
Seite 24: In Reihe Schalten - Sonden Erweitern
2.16 In Reihe schalten - Sonden erweitern 2.17 Sonde Einspannen/Verankern 2.16 2.17 Langzeitbeobachtungen Unter Verwendung des Zusatzanschlusses auf der Sondenoberseite können bis zu drei EXO2-Sonden in Reihe geschaltet werden. Nachfolgend finden Sie eine Kurzanleitung für die Einrichtung der Sonden für einen langzeitigen Einsatz in dieser Konfiguration. Bei Langzeitbeobachtungen, bei denen die Sonde über längere Zeit unbeaufsichtigt bleibt, ist es von besonderer Wichtigkeit, dass die EXO-Sonde, um sie zu schützen, sorgfältig befestigt wird. - Seite 25 Horizontales Einsatzrohr Anleitung zum Einspannen der Sonde Für den Einsatz in flachen Gewässern ist es möglich die EXO-Sonde horizontal zu verwenden. Jedoch muss darauf geachtet werden, Bei der Befestigung einer EXO-Sonde an einem anderen Objekt muss mit großer Sorgfalt vorgegangen werden. Bevorzugt wird dass die Sensoren unter Wasser und feucht bleiben.
-
Seite 26: Korexo Software Einführung
KorEXO Software Einführung User-Schnittstelle für EXO Sonden und EXO-Handgerät via KOR-Software. Starten Sie die Kor Software, sobald die Software installiert und ein Gerät mit einem Computer oder einem EXO-Handgerät verbunden ist. Vgl. Kor-Installationsanleitung in Abschnitt 3.2. Derzeit gibt es für die EXO Plattform zwei Versionen der Kor Software: KorEXO 1.0.x KorEXO 1.0.x ist die offizielle Release-Version der KorEXO Software und ist die Version, die derzeit mit allen Sonden... -
Seite 27: Korexo 1.0.X Software Installieren
KorEXO 1.0.x Software Messdaten KorEXO 1.0.x Software installieren und Dateispeicherorte Die KOR Software wird mit allen EXO Sonden auf einem USB-Flashlaufwerk ausgeliefert. Die Installation der Software erfordert Die KOR Software wird auf der Standardfestplatte des Computers installiert, bei den meisten Windows-basierten PCs, typischer Administratorrechte für den lokalen PC. - Seite 28 Aktualisierung der Firmware und der Aktualisierung der Firmware und der Software - Sonde und Sensoren Software - „Classic Handheld“ Anwender können die Firmware einer Sonde oder eines Sensors über das KOR Softwareinterface prüfen und aktualisieren. Je Um die Firmware der Instrumente und die KOR Software für das EXO-Handgerät zu aktualisieren, verwenden Sie bitte die KOR Desktop nach dem, wie viele Sensoren aktualisiert werden, kann dieser Vorgang bis zu 30 Minuten dauern.
-
Seite 29: Sensoren - Überblick
Sensoren - Überblick Die EXO Produktfamilie enthält neun Sensoren, die verschiedene physikalische, chemische und biologische Eigenschaften von natürlichem Wasser erkennen können. EXO Sensoren wurde speziell entwickelt, um hochpräzise Daten in sich ständig ändernden Umgebungsbedingungen zu erheben. Datenfilterung Alle EXO Sensoren verfügen über eine gemeinsame eingebettete Software und die Filterung von Echtzeitdaten. Die Sensoren erheben Umgebungsdaten in konstanten Abständen und nutzen diesen Datenstrom als Eingangswert für den Filteralgorithmus, der die Ergebnisse produziert, die dem User angezeigt werden. -
Seite 30: Kalibrierung - Grundschulung
Kalibrierung - Grundschulung Bestätigen der Einstellungen für die Durchschnittbildung BITTE BEACHTEN: Alle EXO Sensoren sollten vom Anwender vor dem ersten Gebrauch kalibriert werden. Prüfen Sie die zusammenfassenden Informationen am oberen Ende der Desktop- oder der Handheld-Version der KOR Software, um die Datenfilterungsoptionen einer Sonde schnell zu prüfen. Bei der Desktop-Software befinden sich die Begriffe „Standard“, Um eine hohe Leistung sicherzustellen, bedürfen EXO Sensoren (außer Temperatur) einer regelmäßigen Kalibrierung. -
Seite 31: Sensor Leitfähigkeit/Temperatur - Überblick
Kalibrierung - Arbeitsblatt: Kalibrierung Sensor Leitfähigkeit/Temperatur - Überblick Das Kalibrierungsarbeitsblatt ist eine Aufzeichnung der Kalibrierung eines EXO-Sensors. Das Arbeitsblatt enthält Informationen für Der kombinierte Leitfähigkeits-/Temperatur-Sensor von EXO sollte für fast alle Sensoranwendungen in einer Sonde installiert die Qualitätssicherung inklusive Datum und Zeit der Kalibrierung, Datum der letzten Kalibrierung, Version der Sensor-Firmware, die werden- Dieser Sensor liefert nicht nur die präzisesten und schnellsten Reaktionsdaten für die Temperatur, sondern auch die Art der durchgeführten Kalibrierung, den verwendeten Standard und den Datenqualitätswert. -
Seite 32: Sensor Leitfähigkeit/Temperatur - Kalibrierung
Sensor Leitfähigkeit/Temperatur - Kalibrierung Temperature-Thermistor Vor der Kalibrierung muss die Leitfähigkeitsmesszelle mit der im Lieferumfang enthaltenen weichen Bürste gereinigt werden. (vgl. Abschnitt 5.9). Zusätzlich sollte die Beschreibung der Grundkalibrierung in Abschnitt 4.2 gelesen werden. Der Temperatursensor verwendet einen hochstabilen und gereiften Thermistor mit extremen Niedrig-Drifteigenschaften. Der Widerstand des Thermistors ändert sich mit der Temperatur. -
Seite 33: Leitfähigkeit/Temperatur Sensor Mit Wischer - Überblick
Leitfähigkeit/Temperatur Sensor Leitfähigkeit/Temperatur Sensor mit mit Wischer - Überblick Wischer - Kalibrierung und Einsatz Kalibrierung Biofilm, Seepocken und das Algenwachstum sind häufige Ursachen für schlechte Datenqualität, verstopfte Leitfähigkeitsmesszellen und bedeckte Sensoroptik. Der Bevor Ihr neuer Leitfähigkeitssensor erstmals eingesetzt wird, sollte er nass kalibriert werden. Es wird empfohlen eine 1-Punkt- EXO2 Zentralwischer kann Biofouling (biologische Verunreinigungen) mechanisch von Kalibrierung in einem Standard durchzuführen, der den voraussichtlichen Leitfähigkeitsmessungen entspricht. -
Seite 34: Tiefe Und Druck Sensor - Überblick
Tiefe und Druck Sensor - Überblick Tiefe und Druck Sensor - Kalibrierung Ein EXO misst die Wassertiefe mit einem nicht belüfteten Dehnungsmessstreifen (vgl. Abschnitt 6, wenn Ihre Sonde mit einem BITTE BEACHTEN: Die Kalibrierungsoption ist nur für Sonden mit integriertem Tiefen-Sensor oder belüftetem Niveausensor belüfteten Niveau ausgestattet ist). -
Seite 35: Gelöster Sauerstoff (Do) - Überblick
4.10 4.10 Gelöster Sauerstoff (DO) - Überblick Grundsätzlich kann der Effekt des Luftdrucks überwunden werden, wenn der Sensor sorgfältig auf einen Standarddruck kalibriert wird. Das Funktionsprinzip des optischen EXO Gelöster-Sauerstoff-Sensor basiert auf dem gut dokumentierten Konzept, dass gelöster Sollte der Anwender jedoch gelösten Sauerstoff messen, der über die prozentuale Sättigung hinausgeht, kann der EXO O2-Sensor die Sauerstoff sowohl die Intensität als auch die Standzeit der Lumineszenz, die mit einem sorgfältig gewählten Färbemittel verbunden ist, Messung für den lokalen Luftdruck in der KOR Software (O2% lokal) speichern, oder das EXO-Handgerät kann mit seinem internen verringert. -
Seite 36: Gelöster Sauerstoff (O2) - Kalibrierung
4.11 4.11 Gelöster Sauerstoff (O2) - Kalibrierung Zunächst sollte die Beschreibung der Grundkalibrierung in Abschnitt 4.2 gelesen werden. ODO % Sät, ODO % lokal oder mg/l – 2-Punkt (oder Nullpunkt) Normalerweise ist es nicht notwendig eine 2-Punkt-Kalibrierung für den O2-Sensor durchzuführen und dieses Verfahren wird nur ODO % Sät und ODO % lokal –... -
Seite 37: Vorbereitung
4.12 4.13 4.12 fDOM Sensor - Überblick 4.13 fDOM Sensor - Kalibrierungsstandards Chininsulfatlösung für fDOM-Sensoren Der EXO fDOM (fluoreszierende gelöste organische Materie) Sensor ist ein Fluoreszenz-Sensor, der die fluoreszierende Komponente der DOM (gelöste organische Stoffe) erkennt, wenn sie nah-ultraviolettem (UV-) Licht ausgesetzt wird. WARNUNG: Vor dem Einsatz von Chininsulfat-Reagenzien (fest oder als Lösung) oder Schwefelsäurereagenzien müssen die vom Hersteller zur Verfügung gestellten Sicherheitsanweisungen gelesen werden. -
Seite 38: Ises: Ammonium, Nitrat & Chlorid Sensoren - Überblick
4.15 ISEs: Ammonium, Nitrat & Chlorid 4.14 4.15 4.14 fDOM Sensor - Kalibrierung Sensoren - Überblick Lesen Sie die Beschreibung der Grundkalibrierung in Abschnitt 4.2. BITTE BEACHTEN: Ammonium-, Nitrat- und Chlorid- ionenselektive Elektroden (ISEs) sollten in Frischwasseranwendungen nur bis zu einer Tiefen von weniger als 17 Metern (55 Fuß) und bei weniger als 25 psi eingesetzt werden. Die Ammonium- und Nitrat- Sensoren verwenden Silber-/Silberchloriddrahtelektroden in einer speziellen Füllungslösung. -
Seite 39: Ises: Ammonium, Nitrat & Chlorid Sensoren - Kalibrierung
4.16 ISEs: Ammonium, Nitrat & Chlorid 4.16 Sensoren - Kalibrierung Spezifikationen (Fortsetzung) Der Chloridsensor verwendet eine Festkörpermembran, die an einen Dieses Verfahren kalibriert den EXO Ammonium-, Chlorid- oder Nitratsensor. Die Sensoren können für einen, für zwei oder für drei leitfähigen Draht angeschlossen ist. Dieser Sensor arbeitet in einer ähnlichen Punkte kalibriert werden. -
Seite 40: Ammonium Vorkalibrierung
Ammonium 3-Punkt Ammonium Vorkalibrierung Tränkung HINWEIS: Elektroden dürfen keinen Hochleitfähigkeitslösungen ausgesetzt werden, weil dadurch die Datenqualität und die EXO Ammoniumsensoren werden in einem trockenen Behälter ausgeliefert in dem sich ein Schwamm befindet, der mit 100 Reaktion der Sensoren reduziert wird. Während der Kalibrierung anderer Sensoren sollten die ISEs entfernt werden, damit sie mg/l Ammonium-Standardlösung getränkt ist. - Seite 41 Nitrat 3-Punkt Sensor-Präzisions-Spezifikationen Die typischen Genauigkeitsspezifikationen für die Sensoren (bei Ammonium und Nitrat: der jeweils größere Wert von ±10 Das Kalibrierungsverfahren für Nitrat ist mit dem Verfahren für Ammonium, bis auf die Tatsache identisch, dass für die Werte der % der Messung oder 2 mg/l und für Chlorid: der jeweils größere Wert von ±15 % der Messung oder 5 mg/l) bezieht sich auf Kalibrierungsstandardlösungen mg/L NO 3- -N statt NH4+ -N verwendet wird.
-
Seite 42: Signalqualität
4.17 4.17 pH und REDOX Sensoren - Überblick Anwender können für die Messung dieser Parameter zwischen einem pH-Sensor oder einem kombinierten pH/REDOX-Sensor Austauschbares Sensormodul wählen. pH beschreibt die Charakteristik des Wassers in Bezug auf die Säure und die Base. Ein pH von 7,0 ist neutral; Werte unter 7 Die EXO pH und pH/REDOX-Sensoren verfügen über eine einzigartige Konstruktion, die auch über eine vom Anwender austauschbare sind sauer;... -
Seite 43: Redox-Sensor - Kalibrierung
4.18 4.19 4.18 pH Sensor - Kalibrierung 4.19 REDOX-Sensor - Kalibrierung 1-Punkt Lesen Sie die Beschreibung der Grundkalibrierung in Abschnitt 4.2. Wählen Sie die 1-Punkt-Messkopf einen pH-Messkopf unter Verwendung von nur einer Kalibrierungsstandardlösung zu kalibrieren. Füllen Sie die richtige Menge Standard mit einem bekannten Oxidations-Reduktions-Potentialwert (wir empfehlen eine Zobell- Lösung) in ein sauberes und trockenes oder vorgespültes Kalibriergefäß. -
Seite 44: Gesamt-Algen (Chl & Bga) Sensor - Überblick
4.20 4.20 Gesamt-Algen (Chl & BGA) Sensor - Überblick Der Sensor erzeugt Daten in drei Formaten: Der EXO Gesamt-Algen-Sensor ist ein Doppelkanal-Fluoreszenz-Sensor der zwei unabhängige Datensätze erzeugt; einer resultiert aus dem blauen Anregungsstrahl, der das Chlorophyll α Molekül, das in allen photosynthetischen Zellen vorkommt, anregt und RAW, RFU und als Schätzung der Pigmentkonzentration in μg/l. -
Seite 45: Gesamt-Algen (Chl & Bga) Sensor - Kalibrierung
4.21 4.21 Gesamt-Algen (Chl & BGA) Sensor - Kalibrierung Lesen Sie die Beschreibung der Grundkalibrierung in Abschnitt 4.2. dem Messkopfende in das Wasser ein. Im Menü „Kalibrierung“ selektieren Sie BGA-PC/Chlor und dann Chl RFU. Wählen Sie entweder eine 1- oder 2-Punkt-Kalibrierung. (Reinigungsanweisungen, vgl. - Seite 46 4.22 4.22 Gesamt-Algen (Chl & BGA) Sensor - Kalibrierung Blaugrüne Algen Phycoerythrin RFU – 1- oder 2-Punkte Dieses Verfahren dient zur Kalibrierung von BGA RFU oder BGA μg/l. Wenn ein Anwender beide Geräte ausgewählt hat, muss dieses Verfahren zweimal durchgeführt werden, einmal für jedes Gerät, um die Parameter vollständig zu kalibrieren. RFU ist ein prozentuales Ergebnis des gesamten Messbereichs und gibt die relative Fluoreszenz von 0-100% an.
-
Seite 47: Algen Trübungsgrad Sensor - Überblick
4.23 4.23 Algen Trübungsgrad Sensor - Überblick Effekte der Temperatur auf die Fluoreszenz Der Trübungsgrad ergibt sich aus der indirekten Messung der suspendierten Feststoffkonzentration im Wasser und wird typischerweise durch bestrahlen der Probenlösung mit einem Lichtstrahl und messen des Lichts, das von den vorhanden Partikel gestreut wird, Die Intensität der Fluoreszenz vieler Farbstoffe zeigt eine inverse Beziehung zur Temperatur. -
Seite 48: Trübungsgrad - Kalibrierung
4.24 4.24 Trübungsgrad - Kalibrierung 3-Punkt Vor der Kalibrierung muss sichergestellt werden, dass der Messkopf sauber und frei Ablagerungen ist. Feste Partikel, besonders die, die vorherigen Einsätzen zurückgeblieben sind, verschmutzen den Standard während der Kalibrierung und führen entweder zu Wählen Sie die 3-Punkt-Kalibrierung um ein maximale Präzision über einen größeren Bereich zu erreichen. Wie beim 2-Punkt- Kalibrierungsfehlern und/oder ungenaue Felddaten (Reinigungsanweisungen, vgl. -
Seite 49: Suspendierte Feststoffe - Berechnung Gesamt
4.25 4.25 Suspendierte Feststoffe - Berechnung gesamt Führen Sie den nachfolgenden Prozess durch um die TSS zu berechnen. Schritt 4 BITTE BEACHTEN: Dieser Prozess kann nicht mit dem EXO-Handgerät durchgeführt werden - es muss die KOR-Software verwendet werden. Die Werte werden im vorherigen Bildschirm angezeigt. Klicken Sie nochmals auf „Anwenden“. -
Seite 50: Sonde - Lagerung
Sonde - Lagerung Die richtige Lagerung der Sonde hilft, den einwandfreien Betrieb der Sonde zu gewährleisten. Um Sonden in bestem Funktionszustand zu erhalten, müssen Anwender die folgenden Anweisungen befolgen. Dieser Abschnitt unterscheidet eine Lagerung in „Langzeitig“ und „Kurzzeitig“. „Langzeitig“ bezeichnet eine Lagerung während langer Inaktivitätszeiten (überwintern, Ende der Beobachtungssaison, etc.). -
Seite 51: Sonde - Wartung
Sonde - Wartung EXO 1 Sonde - Griff ersetzen Wie alle Präzisionsinstrumente, arbeiten auch die EXO Sonden besonders zuverlässig, wenn sie richtig gewartet werden. Die richtige Die Sondengriffe können als Handgriff für den bequemen Transport und als Befestigungspunkt für die Kabelzugentlastung verwendet Inspektion und Reinigung kann unterschiedlichen Problemen, inkl. -
Seite 52: Classic Handheld- Wartung Und Lagerung
EXO 2 Sonde - Griff ersetzen Classic Handheld- Wartung und Lagerung Die Sondengriffe können als Handgriff für den bequemen Transport und als Befestigungspunkt für die Kabelzugentlastung verwendet EXO-Handgerät (HH) sind robuste Feldgeräte, die in der Fabrik für IP-67 (Schutzart) getestet werden. Befolgen Sie die nachfolgenden werden. -
Seite 53: Classic Handheld - Batterien Einsetzen Oder Ersetzen
Classic Handheld - Batterien Tiefen- und Niveausensor - einsetzen oder ersetzen Wartung und Lagerung Das EXO-Handgerät (HH) verwendet als Stromquelle vier (4) Alkalibatterien. Alternativ ist ein wiederaufladbarer Li-Ion Akku Die EXO Tiefen- und Niveausensoren nehmen das Wasser durch kleine Öffnungen (Anschlüsse) auf, die sich im Sondengehäuse oder Pack optional erhältlich (599622). -
Seite 54: Optischer Standardsensor - Wartung Und Lagerung
Optischer Standardsensor - Sensor für Leitfähigkeit/Temperatur Wartung und Lagerung - Wartung und Lagerung Zu den optischen Standardsensoren gehören Trübheitsgradsensoren, Gesamt-Algen-Sensorem und fDOM-Sensoren; diese optischen EXO-Leitfähigkeits- und Temperatur- (LT-) Sensoren (C/T) benötigen wenig Wartung und keine besonderen Maßnahmen für die Lagerung. Sensoren sind sehr wartungsarm. -
Seite 55: Gelöster Sauerstoff-Sensor - Lagerung
5.11 Gelöster Sauerstoff-Sensor - 5.10 5.11 5.10 Gelöster Sauerstoff-Sensor - Lagerung Wartung und Rehydrierung Bei EXO O2-Sensoren sind aufgrund ihrer Sensormembranen andere Lagervorschriften erforderlich als für die optischen Sensoren. Optische EXO Sensoren für gelösten Sauerstoff (O2) erfordern aufgrund ihrer Sensormembranen die Einhaltung spezieller Dieser Abschnitt unterscheidet eine Lagerung in „Langzeitig“... -
Seite 56: Gelöster Sauerstoff-Sensor - Austausch Der Sensorkappe
5.12 Gelöster Sauerstoff-Sensor - 5.12 Austausch der Sensorkappe 4 Sonde für eine neue Kappe konfigurieren Folgen Sie diesen Anweisungen, um die Sensorkappe eines optischen EXO gelöster Sauerstoff-Sensors zu ersetzen, wenn die Nutzungsdauer der vorherigen Kappe erschöpft ist (normalerweise nach einem Jahr). Die DO-Sensorkappe (59911 0-01) wird in Die Sonde wird in der Kor Software für eine neue Sensorkappe konfiguriert. - Seite 57 5.13 pH und pH/REDOX-Sensoren - 5.13 5.14 5.14 pH und pH/REDOX-Sensoren - Wartung Lagerung und Rehydrierung Für pH und pH/REDOX-Sensoren bestehen zwei spezifische Lagerungsanforderungen: Sie sollten nicht in deionisiertem oder pH und pH/REDOX-Sensoren bedürfen einer gelegentlichen Wartung, um Verunreinigungen von den Sensorelementen zu entfernen. destilliertem Wasser gelagert werden und die Verbindung der Vergleichselektrode sollte nie austrocknen.
-
Seite 58: Ise Sensoren - Wartung Und Lagerung
5.15 5.16 5.15 ISE Sensoren - Wartung und Lagerung 5.16 Ersetzen des Sensor-Moduls EXO Ammoniak-, Nitrat- und Chlorid-Sonden verwenden ionenselektive Elektroden (ISEs) um diese Parameter zu überwachen. Eine EXO pH-, pH/REDOX-, Ammoniak-, Nitrat- und Chlorid-Sensoren verfügen über austauschbare Sensormodule (599795, 599797, wichtige Voraussetzung für die Lagerung dieser Sensoren, ob kurz- oder langzeitig, ist dass die Verbindungen der Vergleichselektrode 599743-01, 599744-01, 599745-01) die aufgrund der elektrolytabbauenden Eigenschaften für die Durchführung solcher Messungen niemals austrocknen dürfen. -
Seite 59: Exo2 Zentralwischer - Wartung Und Lagerung
5.17 EXO2 Zentralwischer - Wartung und Lagerung 5.17 4 Die O-Ringe des neuen Sensors inspizieren und warten Diese Anweisungen sind zum Ersatz der Wischerbürstenbaugruppe oder der Bürstenschutzkomponente am zentralen Wischermodul der EXO2 Sonde zu befolgen. Wir empfehlen, den Wischer zwischen den Einsätzen auszutauschen um sedimentäre Übertragungen, Sicherstellen, dass die beiden O-Ringe nicht geknickt oder gerissen sind und keine die die Kalibrierung und die Datenerfassung beeinträchtigen könnten, zu verhindern. -
Seite 60: Datenkabel - Wartung Und Lagerung
5.18 5.19 5.18 Datenkabel - Wartung und Lagerung 5.19 Anschlüsse - Wartung und Lagerung EXO-Datenkabel sind robust und ermöglichen jahrelangen zuverlässigen Betrieb, wenn sie richtig gewartet werden. Wie bei allen EXO-Sonden verwenden nass-steckbare Steckverbinder, die die Probleme herkömmlicher Unterwasser-Steckverbinder zum Großteil Datenkabeln, sind die Anschlüsse am meisten durch Beschädigungen gefährdet. -
Seite 61: Ausrüstung Für Den Schutz Vor Bewuchs - Wartung
5.20 5.21 5.20 Ausrüstung für den Schutz vor Bewuchs - Wartung 5.21 Durchflusszelle - Wartung Viele Komponenten einer EXO Sonde sind aus einer Anti-Fouling-Kupferlegierung hergestellt, die das Wachstum von Wasserorganismen Die EXO Durchflusszelle ist in zwei Versionen erhältlich: EXO1 Durchflusszelle (599080) und EXO2 Durchflusszelle (599201). hemmt. -
Seite 62: Aufbewahrungskoffer - Aufbewahrungsoptionen
5.22 Aufbewahrungskoffer - Aufbewahrungsoptionen 5.22 Zum Schutz vor den Risiken der Wasserüberwachung, werden Obwohl die EXO1 und EXO2 Geräte so konstruiert sind, dass sie sehr rauen Einsatzbedingungen widerstehen, empfehlen wir EXO Sonden aus den robustesten und langlebigsten Materialien jedem User darauf zu achten, dass die Systeme während der Nichtverwendung sicher aufbewahrt werden. Sowohl der EXO- hergestellt. -
Seite 63: Abschnitt: Belüftete Niveausonde
Belüftete Niveausonde - Überblick Wie die EXO-Tiefen-Sensoren nutzen auch die Niveausensoren unterschiedliche Messumformer von denen eine Seite im Wasser frei liegt. Im Gegensatz zu den Tiefen-Sensoren, bei denen die Rückseite in einem Vakuum abgedichtet ist, wird die andere Seite der Niveaumessumformer von der Atmosphäre belüftet. -
Seite 64: Belüftete Kabel Und Trocknungsmittel - Installation
Belüftete Niveausonde - Installation Belüftete Kabel und Trocknungsmittel - Installation Kabel Bei der Installation der belüfteten Niveausonde muss der User sicherstellen, dass die Sonde auf keinen Fall eine Einsatztiefe 10 m Damit es für die gesamte Einsatzdauer hält, muss das überschreitet. -
Seite 65: Kalibrierung
Kalibrierung Wartung und Lagerung Kurzzeitige Lagerung BITTE BEACHTEN: Die Kalibrierungsoption ist nur für Sonden mit belüftetem Niveausensor verfügbar. Für die Kalibrierung muss sichergestellt werden, dass der belüftete Niveausensor in der Luft ist und nicht in irgendeine Lösung HINWEIS: Es ist wichtig, dass die Luft im Belüftungsrohr der Sonde immer trocken bleibt. eingetaucht ist. -
Seite 66: Zubehörbestellung
Zubehör - Bestellung Telefon: +1 937 767 7241 (weltweit), 800 897 4151 (USA) Bei Bestellungen bitte die folgenden Informationen angeben: Montag bis Freitag, von 14.00 bis 23.00 Uhr MEZ Fax: +1 937 767 9353 (Bestellungen) 1. YSI Kontonummer (falls vorhanden) info@ysi.com E-Mail: 2. -
Seite 67: Allgemeines Exo Zubehör
7.1.6 EXO Kabel 7.1.9 Allgemeines EXO Zubehör YSI Artikel Nr.: Beschreibung YSI Artikel Nr.: Beschreibung YSI Artikel Nr.: Beschreibung 599040-2 EXO 2 Meter Datenkabel 599020-01 EXO1 Transportkoffer mit Rollen, schwarz 599110 DO-Sensorkappe Ersatzteilset 599040-4 EXO 4 Meter Datenkabel 599020-02 EXO2 Transportkoffer mit Rollen, schwarz 599595 EXO Küstenanode Set 599040-10... -
Seite 68: Abschnitt: Arbeitsschutz, Gewährleistung, Service
Arbeitsschutz - Chemikalien BITTE BEACHTEN: Für zusätzliche Informationen zum Arbeitsschutz und zur Entsorgung von Reagenzien laden Sie bitte die MSDS- Dokumente für die entsprechende Chemikalie von den EXO Hersteller-Webseiten, www.ysi.com oder www.wtw.de, herunter. 8.1.1 Ammoniak-Lösungen Erste Hilfe für alle Lösungen 3841, 3842 und 3843 Inhalation Gehen Sie an die... -
Seite 69: Ultraviolettes Licht
8.1.4 pH 4,00, 7,00, 10,00-Pufferlösungen 8.1.7 Ultraviolettes Licht 3821, 3822 und 3823 Der fDOM-Sensor strahlt ultraviolettes Licht (UV-Licht) aus, dass die Augen, selbst bei kurzzeitiger Exposition, schädigen kann. Schauen Sie nicht in das Licht an der Messkopfspitze und tragen beim Umgang mit UV-LEDs eine Schutzbrille. pH 4 Bestandteile: Wasser, Kaliumhydrogenphthalat, rote Lebensmittelfarbe pH 7 Bestandteile: Wasser, Kaliumphosphat monobasisch, Natriumhydroxid, gelbe Lebensmittelfarbe pH 10 Bestandteile: Wasser, Kaliumhydroxid, Dinatrium-EDTA-Dihydrat, Kaliumborat, Kaliumcarbonat, Bromphenolblau-... -
Seite 70: Konformitätserklärungen
• IC ICES-003-2004, Digitale Geräte. Die Genehmigungen für drahtlose Bluetooth-Technologie sowie ähnliche Genehmigungen und Vorschriften, können länderspezifisch sein. Prüfen sie die lokalen Gesetze und Vorschriften um sicherzustellen, dass die Nutzung der von Xylem oder ihren Tochtergesellschaften erworbenen Produkte alle Vorschriften erfüllen. - Seite 71 Anforderungen für Elektromagnetische Verträglichkeit (EMV) für die Nutzung generischer Produkte in Wohn-, Gewerbe- und Anforderungen der aufgeführten Richtlinien und Normen erfüllen und mit dem CE-Zeichen versehen sind. Leichtindustrieumgebungen erfüllen und mit dem entsprechenden C-Tick-Zeichen versehen sind. Hersteller: YSI Incorporated, eine Xylem Marke Hersteller: YSI Incorporated, eine Xylem Marke 1725 Brannum Lane...
- Seite 72 Die Unterzeichnende erklärt hiermit, dass die nachfolgend aufgeführten Produkte alle anwendbaren Anforderungen der Funkwellengesetzes von Korea für intendierte Strahlenquellen erfüllen. Vollzugsordnung für den Funkdienst in China für intendierte Strahlenquellen erfüllen. Hersteller: YSI Incorporated, eine Xylem Marke 1725 Brannum Lane Hersteller: YSI Incorporated, eine Xylem Marke...
- Seite 73 Die Unterzeichnende erklärt hiermit, dass die nachfolgend aufgeführten Produkte alle anwendbaren Anforderungen der Anatel- und Funkwellengesetzes von Japan für intendierte Strahlenquellen erfüllen. Vorschriften von Brasilien für intendierte Strahlenquellen erfüllen. Hersteller: YSI Incorporated, eine Xylem Marke Hersteller: YSI Incorporated, eine Xylem Marke 1725 Brannum Lane...
-
Seite 74: Gerätegewährleistung
Gerätegewährleistung Geräteservice - Reinigung und Verpackung Gewährleistungskarte Produkt-Rücksendeformular Reinigungshinweise Gewährleistung bestehet für Verarbeitung und Material, wenn das Gerät für die vorgesehenen Zwecke verwendet und gemäß Anleitung gepflegt wird; Gewährleistung Bevor die Geräte gewartet werden können, die biologischen, radioaktiven oder bestehet nicht für Batterien und Schäden, die durch defekte Batterien verursacht Das Produkt-Rücksendeformular toxischen Materialien ausgesetzt waren, müssen sie gereinigt und desinfiziert werden. -
Seite 75: Recycling
• Batterien werden entfernt und zu Betrieben geschickt, die auf das Recycling bestimmter Metalle spezialisiert sind. Deutschland Tel. +49 881/183-0 info@wtw.de EXOwater.com EXO ist ein Warenzeichen der Xylem Inc. oder einer ihrer Tochtergesellschaften Artikel Nr.: 603789 Bluetooth ist ein Warenzeichen der Bluetooth SIG, Inc. Zeichnung Nr.:...
