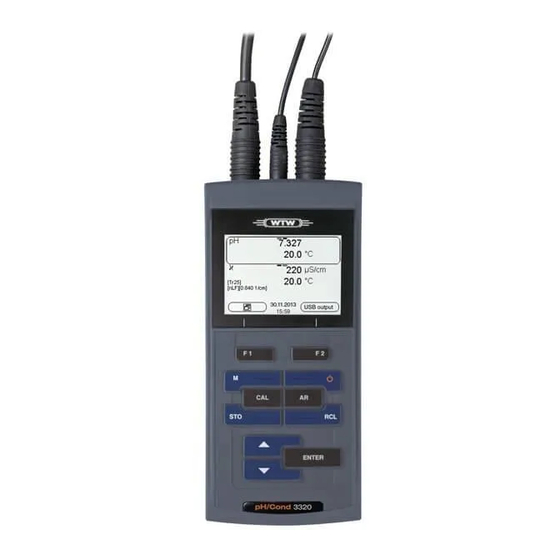

Xylem pH/Cond 3320 Bedienungsanleitung

Messgerät für 2 sensoren
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Laborgeräte - Glas - Reagenzien
Labworld.at
Mikrobiologie - Hygienekontrolle
Industriestr. 1, 6845 Hohenems, Austria
Tel. +43 (0)5576 76705 Fax +43 (0)5576 76705 7
Email: office@labworld.at
pH/Cond 3320
MESSGERÄT FÜR 2 SENSOREN (pH/REDOX/COND)
GmbH
BEDIENUNGSANLEITUNG
ba77054d02 03/2014

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Xylem pH/Cond 3320

Inhaltszusammenfassung für Xylem pH/Cond 3320

  • Seite 1 GmbH BEDIENUNGSANLEITUNG Laborgeräte - Glas - Reagenzien Labworld.at Mikrobiologie - Hygienekontrolle ba77054d02 03/2014 Industriestr. 1, 6845 Hohenems, Austria Tel. +43 (0)5576 76705 Fax +43 (0)5576 76705 7 Email: office@labworld.at pH/Cond 3320 MESSGERÄT FÜR 2 SENSOREN (pH/REDOX/COND)
  • Seite 2 Copyright © 2016 Xylem Analytics Germany GmbH Printed in Germany.

  • Seite 3: Inhaltsverzeichnis

    Überblick ........7 Messgerät pH/Cond 3320 ......7 Sensoren.
  • Seite 4 Inhaltsverzeichnis pH/Cond 3320 pH-Wert ........22 Messen .
  • Seite 5 3320 Inhaltsverzeichnis 9.1.3 Kalibrierintervall ......57 9.1.4 Einstellungen für Redoxmessungen ..57 9.1.5...
  • Seite 6 Inhaltsverzeichnis pH/Cond 3320 14.1.2 ISE ........84 14.1.3 Cond .

  • Seite 7: Überblick

    3320 Überblick Überblick Messgerät pH/Cond 3320 Mit dem Messgerät pH/Cond 3320 können Sie schnell und zuverlässig Mes- sungen (pH, U, ISE, Leitfähigkeit) durchführen. Das pH/Cond 3320 bietet für alle Anwendungsbereiche ein Höchstmaß an Bedienkomfort, Zuverlässigkeit und Messsicherheit. 1 Tastenfeld...

  • Seite 8: Sicherheit

    Sicherheit pH/Cond 3320 Sicherheit Sicherheitsinformationen 2.1.1 Sicherheitsinformationen in der Bedienungsanleitung Diese Bedienungsanleitung enthält wichtige Informationen für den sicheren Betrieb des Messgeräts. Lesen Sie diese Bedienungsanleitung vollständig durch und machen Sie sich mit dem Messgerät vertraut, bevor Sie es in Betrieb nehmen oder damit arbeiten.

  • Seite 9: Sicherer Betrieb

    3320 Sicherheit Sicherer Betrieb 2.2.1 Bestimmungsgemäßer Gebrauch Der bestimmungsgemäße Gebrauch des Messgerätes besteht ausschließlich in der pH-, ISE-, Redox-, Sauerstoff- und Leitfähigkeits-Messung in einer Labo- rumgebung. Bestimmungsgemäß ist ausschließlich der Gebrauch gemäß den Instruktionen und den technischen Spezifikationen dieser Bedienungsanleitung (siehe Abschnitt 14 T , Seite 83).

  • Seite 10: Inbetriebnahme

     CD-ROM mit – USB-Treibern – ausführlicher Bedienungsanleitung – Software MultiLab Importer Energieversorgung Das pH/Cond 3320 wird auf folgende Arten mit Energie versorgt:  Batteriebetrieb (4 x Alkali-Mangan-Batterien, Typ AA)  USB-Betrieb über ein angeschlossenes USB-B-Kabel Erstinbetriebnahme Führen Sie folgende Tätigkeiten aus: ...

  • Seite 11: Batterien Einlegen

    3320 Inbetriebnahme 3.3.1 Batterien einlegen Sie können das Messgerät wahlweise mit Batterien oder Akkus (Ni- MH) betreiben. Zum Laden der Akkus benötigen Sie ein externes Ladegerät. 1 Schrauben 2 Batteriefach Die 2 Schrauben (1) an der Geräteunterseite lösen. Das Batteriefach (2) an der Geräteunterseite öffnen.

  • Seite 12: Bedienung

    Bedienung pH/Cond 3320 Bedienung Allgemeine Bedienprinzipien 4.1.1 Tastenfeld In dieser Bedienungsanleitung werden Tasten durch spitze Klammern <..> veranschaulicht. Das Tastensymbol (z. B. <ENTER>) bedeutet in der Bedienungsanleitung generell einen kurzen Tastendruck (unter 2 sec). Ein langer Tastendruck (ca. 2 sec) wird durch einen Strich hinter dem Tastensymbol (z. B. <ENTER__>) veranschaulicht.

  • Seite 13: Display

    3320 Bedienung 4.1.2 Display 6.093 25.0 °C AutoCal TEC HOLD AR 15.02.2014 USB-Ausgabe 14:15 1 Statusinformationen (Sensor) 2 Messwert (mit Einheit) 3 Messgröße 4 Kontinuierliche Messwertkontrolle (CMC-Funktion) 5 Kanalanzeige: Steckposition des Sensors 6 Sensorsymbol (Kalibrierbewertung, Kalibrierintervall) 7 Temperaturmesswert (mit Einheit) 8 Statusinformationen (Messgerät)

  • Seite 14: Buchsenfeld

    Bedienung pH/Cond 3320 4.1.4 Buchsenfeld 1 pH/ISE-Elektrode 2 Temperaturmessfühler 3 Leitfähigkeitsmesszelle 4 Mini USB-B Schnittstelle 5 Service-Schnittstelle VORSICHT Schließen Sie an das Messgerät nur Sensoren an, die keine unzulässigen Spannungen oder Ströme (> SELV und > Stromkreis mit Strombegrenzung) einspeisen können.

  • Seite 15: Ausschalten

    3320 Bedienung Ausschalten Mit <On/Off> das Gerät ausschalten. Abschaltautomatik Zur Schonung der Batterien besitzt das Gerät eine automatische Abschaltfunk- tion (siehe Abschnitt 9.2.1 S , Seite 64). Die Abschaltautomatik schaltet YSTEM das Messgerät ab, wenn eine einstellbare Zeit lang keine Taste betätigt wurde.

  • Seite 16: Messwertansicht

    Bedienung pH/Cond 3320 4.4.2 Messwertansicht In der Messwertansicht öffnen Sie mit <ENTER> die Menüs für Einstellungen. Die aktuellen Funktionen der Softkeys werden im Display angezeigt.  Mit <ENTER> (kurzer Druck) öffnen Sie das zur angezeigten Messgröße zugehörige Menü für Kalibrier- und Messeinstellungen.

  • Seite 17: Beispiel 1 Zur Navigation: Sprache Einstellen

    3320 Bedienung Allgemein Sprache: Deutsch Signalton Beleuchtung Kontrast 50 % Abschaltzeit Temperatureinheit °C Stabilitätskontrolle 15.02.2014 Zurück 14:15  Funktionen Funktionen sind durch den Namen der Funktion gekennzeichnet. Sie wer- den durch Bestätigen mit <ENTER> sofort ausgeführt. Beispiel: Funktion Kalibrierprotokoll anzeigen.
  • Seite 18 Bedienung pH/Cond 3320 6.949 25.0 °C 15.02.2014 USB-Ausgabe 14:15 Mit <ENTER__> das Menü Speicher & Konfig. öffnen. Das Gerät befindet sich in der Betriebsart Einstellen. Speicher & Konfig. System Speicher 15.02.2014 Zurück 14:15 Mit <><> das Untermenü System markieren. Die aktuelle Auswahl ist mit einem Rahmen dargestellt.

  • Seite 19: Beispiel 2 Zur Navigation: Datum Und Uhrzeit Einstellen

    3320 Bedienung Allgemein Sprache: Deutsch Signalton Beleuchtung Kontrast 50 % Abschaltzeit Temperatureinheit °C Stabilitätskontrolle 15.02.2014 Zurück 14:15 Mit <ENTER> den Einstellmodus für die Sprache öffnen. Allgemein Sprache: Deutsch Signalton Beleuchtung Kontrast 50 % Abschaltzeit Temperatureinheit °C Stabilitätskontrolle 15.02.2014 Zurück 14:15 Mit <><>...
  • Seite 20 Bedienung pH/Cond 3320 Das Datumsformat kann von der Anzeige Tag, Monat, Jahr (TT.MM.JJJJ) auf Monat, Tag, Jahr (MM/TT/JJJJ oder MM.TT.JJJJ) umgestellt werden. In der Messwertansicht: Mit <ENTER__> das Menü Speicher & Konfig. öffnen. Das Gerät befindet sich in der Betriebsart Einstellen.

  • Seite 21: Kanalanzeige

    3320 Bedienung Kanalanzeige Das pH/Cond 3320 verwaltet die angeschlossenen Sensoren und zeigt an, an welchem Anschluss welcher Sensor angesteckt ist. Kanalanzeige Anzeige der Steckerposition für den jeweiligen Parameter Der ausgefüllte Balken zeigt 6.949 für jeden angeschlossenen Sensor, an welcher 24.8...

  • Seite 22: Ph-Wert

    3320 pH-Wert Messen 5.1.1 pH-Wert messen HINWEIS Bei Anschluss von geerdetem PC kann nicht in geerdeten Medien gemessen werden, da fehlerhafte Ergebnisse geliefert werden! Die USB-Schnittstelle ist nicht galvanisch getrennt. Um die hohe Messgenauigkeit des Messsystems sicherzustellen, nur mit einer kalibrierten Messkette messen (siehe Abschnitt 5.2 , Seite 25).
  • Seite 23 3320 pH-Wert Mit <AR> den Messwert einfrieren. Die Statusanzeige [HOLD] wird angezeigt. Die HOLD-Funktion ist aktiv. Sie können jederzeit die Funktion Stabilitätskontrolle und die HOLD-Funktion mit <AR> oder <M> beenden. Mit <ENTER> die Funktion Stabilitätskontrolle manuell aktivieren. Während der Messwert als nicht stabil bewertet wird, erscheint die Sta- tusanzeige [AR].

  • Seite 24: Temperatur Messen

    3320 5.1.2 Temperatur messen Für reproduzierbare pH-Messungen ist die Messung der Temperatur der Mess- lösung zwingend erforderlich. Sie haben folgende Möglichkeiten, die Temperatur zu messen:  Automatische Messung der Temperatur durch den integrierten Temperatur- messfühler (NTC30 oder Pt1000) im Sensor.

  • Seite 25: Kalibrieren

    3320 pH-Wert Kalibrieren 5.2.1 Warum kalibrieren? pH-Messketten altern. Dabei verändern sich Nullpunkt (Asymmetrie) und Steil- heit der pH-Messkette. Als Folge wird ein ungenauer Messwert angezeigt. Durch das Kalibrieren werden die aktuellen Werte für Nullpunkt und Steilheit der Messkette ermittelt und gespeichert.
  • Seite 26 3320 Puffer -180.0 24.8 °C AutoCal TEC 15.02.2014 14:15 Die Messkette gründlich mit entionisiertem Wasser spülen. Die Messkette in Pufferlösung 1 tauchen. Bei Messung ohne Temperaturmessfühler: – Pufferlösung temperieren. oder aktuelle Temperatur messen. – Temperaturwert im Menü eingeben.
  • Seite 27 3320 pH-Wert Bei Messung ohne Temperaturmessfühler: – Pufferlösung temperieren. oder aktuelle Temperatur messen. – Temperaturwert im Menü eingeben. Mit <ENTER> die Messung starten. Der Messwert wird auf Stabilität geprüft (Stabilitätskontrolle). Die Status- anzeige [AR] wird angezeigt. Es wird ein Fortschrittsbalken angezeigt und die Anzeige der Messgröße blinkt.

  • Seite 28: Manuelle Kalibrierung (Concal)

    3320 4.010 Puffer 180.0 24.8 °C AutoCal TEC 15.02.2014 14:15 Das Ende der Messung mit Stabilitätskontrolle abwarten oder mit <ENTER> die Stabilitätskontrolle beenden und den Kalibrierwert über- nehmen. Es erscheint das Kalibrierdisplay für den nächsten Puffer (Spannungsan- zeige).
  • Seite 29 3320 pH-Wert Puffer 24.8 °C ConCal 15.02.2014 14:15 Die Messkette gründlich mit entionisiertem Wasser spülen. Die Messkette in Pufferlösung 1 tauchen. Bei Messung ohne Temperaturmessfühler: – Pufferlösung temperieren. oder aktuelle Temperatur messen. – Temperaturwert im Menü eingeben. Mit <ENTER> die Messung starten.
  • Seite 30 3320 Mit <ENTER> den eingestellten Kalibrierwert übernehmen. Es erscheint das Kalibrierdisplay für den nächsten Puffer (Spannungsan- zeige). Gegebenenfalls mit <M> die Kalibrierung als Einpunktkalibrierung been- den. Das Kalibrierprotokoll wird angezeigt. Für die Einpunktkalibrierung verwendet das Gerät die Nernst- Steilheit (-59,2 mV/pH bei 25 °C) und ermittelt den Nullpunkt der...

  • Seite 31: Fortsetzen Mit Dreibis Fünfpunkt- Kalibrierung

    3320 pH-Wert Fortsetzen mit Drei- Die Messkette gründlich mit entionisiertem Wasser spülen. bis Fünfpunkt- kalibrierung Die Messkette in die nächste Pufferlösung tauchen. Bei Messung ohne Temperaturmessfühler: – Pufferlösung temperieren. oder aktuelle Temperatur messen. – Temperaturwert im Menü eingeben. Mit <ENTER> die Messung starten.

  • Seite 32: Kalibrierdaten

    3320 Ermittelte Angezeigte Kalibrierdaten Werte 1-Punkt  Nullpunkt = Asy  Steilheit = Nernst-Steilheit (-59,2 mV/pH bei 25 °C) 2-Punkt  Nullpunkt = Asy Stg.  Steilheit = Stg. 3- bis 5-  Nullpunkt = Asy Punkt Stg.
  • Seite 33 3320 pH-Wert Menüpunkt Einstellung/ Erläuterung Funktion Kalibrierung / Kali- Zeigt das Kalibrierprotokoll an. brierspeicher / Anzeigen Weitere Optionen:  Mit <><> blättern Sie durch die Kalibrierprotokolle.  Mit <F2>/[USB-Ausgabe] geben Sie das angezeigte Kalibrierprotokoll auf die Schnittstelle aus.  Mit <F1>/[Zurück] oder <ENTER>...
  • Seite 34 3320 Kalibrierprotokoll pH/Cond 3320 (Beispiel) Ser. Nr. 11292113 KALIBRIERUNG pH 15.02.2014 15:55 AutoCal TEC Puffer 1 4.01 Puffer 2 7.00 Puffer 3 10.01 Spannung 1 184.0 mV Spannung 2 3.0 mV Spannung 3 -177.0 mV Temperatur 1 24.0 °C Temperatur 2 24.0 °C...

  • Seite 35: Kontinuierliche Messwertkontrolle (Cmc-Funktion)

    3320 pH-Wert 5.2.7 Kontinuierliche Messwertkontrolle (CMC-Funktion) Die kontinuierliche Messwertkontrolle (CMC-Funktion, Continuous Measure- ment Control) ermöglicht auf einen Blick eine schnelle und sichere Bewertung des aktuellen Messwerts. Nach jeder erfolgreichen Kalibrierung wird in der Messwertansicht die Skala des pH-Messbereichs angezeigt. Hier ist besonders leicht zu erkennen, ob der aktuelle Messwert im kalibrierten Teil des Messbereichs liegt.

  • Seite 36: Redoxspannung

    Redoxspannung pH/Cond 3320 Redoxspannung Messen 6.1.1 Redoxspannung messen HINWEIS Bei Anschluss von geerdetem PC kann nicht in geerdeten Medien gemessen werden, da fehlerhafte Ergebnisse geliefert werden! Die USB-Schnittstelle ist nicht galvanisch getrennt. Die Redox-Messkette an das Messgerät anschließen. Gegebenenfalls mit <M> die Anzeige U (mV) wählen.
  • Seite 37 3320 Redoxspannung Messgröße Zeitintervall Stabilität im Zeitintervall Δ : besser 0,3 mV Redoxspannung 15 Sekunden Δ : besser 0,5 °C Temperatur 15 Sekunden Die Mindestdauer, bis ein Messwert als stabil bewertet wird, entspricht dem überwachten Zeitintervall. Die tatsächliche Dauer ist meist länger.

  • Seite 38: Temperatur Messen

    Redoxspannung pH/Cond 3320 Mit <AR> den eingefrorenen Messwert wieder freigeben. Die Funktion HOLD ist ausgeschaltet. Die Statusanzeige [HOLD] verschwindet. 6.1.2 Temperatur messen Für reproduzierbare Redox-Messungen ist die Messung der Temperatur der Messlösung zwingend erforderlich. Sie haben folgende Möglichkeiten, die Temperatur zu messen: ...

  • Seite 39: Ionenkonzentration

    3320 Ionenkonzentration Ionenkonzentration Messen 7.1.1 Ionenkonzentration messen HINWEIS Bei Anschluss von geerdetem PC kann nicht in geerdeten Medien gemessen werden, da fehlerhafte Ergebnisse geliefert werden! Die USB-Schnittstelle ist nicht galvanisch getrennt. Falsche Kalibrierung von ionenselektiven Elektroden liefert falsche Messwerte. Führen Sie regelmäßig vor dem Messen eine Kalibrie- rung durch.
  • Seite 40 Ionenkonzentration pH/Cond 3320 duzierbarkeit des Messwerts. Die Messgröße im Display blinkt  sobald der Messwert den Stabilitätsbereich verlässt  wenn die automatische Stabilitätskontrolle ausgeschaltet ist. Sie können die Funktion automatische Stabilitätskontrolle aktivieren oder ausschalten (siehe Abschnitt 9.2.1 S , Seite 64).

  • Seite 41: Temperatur Messen

    3320 Ionenkonzentration Mit steigender Reproduzierbarkeit steigt auch die Einstellzeit, bis ein Messwert als stabil gewertet wird. 7.1.2 Temperatur messen Für reproduzierbare ionenselektive Messungen ist die Messung der Tempera- tur der Messlösung zwingend erforderlich. Sie haben folgende Möglichkeiten, die Temperatur zu messen: ...

  • Seite 42: Kalibrieren

    Ionenkonzentration pH/Cond 3320 Kalibrieren 7.2.1 Warum kalibrieren? Ionenselektive Messketten altern und sind temperaturabhängig. Dabei verän- dert sich die Steilheit. Als Folge wird ein ungenauer Messwert angezeigt. Durch das Kalibrieren wird die Kalibrierkurve der Elektrode ermittelt und im Messgerät abgespeichert. Kalibrieren Sie deshalb möglichst vor jeder Messung und in regelmäßigen Abständen.
  • Seite 43 3320 Ionenkonzentration Messkette gründlich mit destilliertem Wasser spülen. Messkette in Standardlösung 1 tauchen. Bei Kalibrierung ohne Temperaturmessfühler:  Die Temperatur der Standardlösung mit einem Thermometer mes- sen.  Mit <F2>/[ ⇅ ] die Einstellung der Temperatur auswählen.  Mit <> <> die Temperatur einstellen.

  • Seite 44: Fortsetzen Mit Dreibis Siebenpunkt- Kalibrierung

    Ionenkonzentration pH/Cond 3320 Bei Kalibrierung ohne Temperaturmessfühler:  Die Temperatur der Standardlösung mit einem Thermometer messen.  Mit <F2>/[ ⇅ ] die Einstellung der Temperatur auswählen.  Mit <> <> die Temperatur einstellen.  Mit <F2>/[ ⇅ ] die Einstellung der Konzentration auswählen.

  • Seite 45: Kalibrierstandards

    3320 Ionenkonzentration 7.2.4 Kalibrierstandards Verwenden Sie zwei bis sieben unterschiedliche Standardlösungen. Die Stan- dardlösungen müssen entweder in aufsteigender oder in absteigender Reihen- folge ausgewählt werden. Die Einheit der Standardlösung und des Messergebnisses wählen Sie im Menü ISE Einstellung/Einheit. Standardlösung (Std 1 - 7)
  • Seite 46 Ionenkonzentration pH/Cond 3320 Menüpunkt Einstellung/ Erläuterung Funktion Kalibrierung / Zeigt das Kalibrierprotokoll an. Kalibrierspeicher / Anzeigen Weitere Optionen:  Mit <><> blättern Sie durch die Kalibrierprotokolle.  Mit <F2>/[USB-Ausgabe] geben Sie das angezeigte Kalibrierprotokoll auf die Schnittstelle aus.  Mit <F1>/[Zurück] oder <ENTER>...

  • Seite 47: Leitfähigkeit

    3320 Leitfähigkeit Leitfähigkeit Messen 8.1.1 Leitfähigkeit messen HINWEIS Bei Anschluss von geerdetem PC kann nicht in geerdeten Medien gemessen werden, da fehlerhafte Ergebnisse geliefert werden! Die USB-Schnittstelle ist nicht galvanisch getrennt. Die Leitfähigkeitsmesszelle an das Messgerät anschließen. Das Leitfähigkeitsmessfenster wird im Display angezeigt.
  • Seite 48 Leitfähigkeit pH/Cond 3320 Der Faktor für die Berechnung des Filtrattrockenrückstands ist werkseitig auf 1,00 eingestellt. Sie können diesen Faktor für Ihre Zwecke im Bereich von 0,40 bis 1,00 anpassen. Die Einstellung des Faktors erfolgt im Menü Messung für die Messgröße TDS.

  • Seite 49: Temperatur Messen

    3320 Leitfähigkeit Kriterien für einen Die Funktion Stabilitätskontrolle überprüft, ob die Messwerte in dem überwach- stabilen Messwert ten Zeitintervall stabil sind. Messgröße Zeitintervall Stabilität im Zeitintervall ϰ Δ : besser Leitfähigkeit 10 Sekunden 1,0 % vom Messwert Δ : besser 0,5 °C...

  • Seite 50: Kalibrierdaten

    Leitfähigkeit pH/Cond 3320  0,800 ... 0,880 cm (z.B. KLE 325 mit einer nominalen Zellenkonstante 0,840 cm Die Bestimmung der Zellenkonstante erfolgt im Kontrollstandard 0,01 mol/l KCl. Zellenkonstanten außerhalb der oben genannten Bereiche können Sie nicht kalibrieren. Die kalibrierte Zellenkonstante des Messgeräts ist im Lieferzustand auf 0,475 cm (Leitfähigkeitsmesszelle TetraCon 325) eingestellt.
  • Seite 51 3320 Leitfähigkeit Messwertansicht die Taste <CAL__> drücken. Die angezeigten Kalibrierdaten können Sie anschließend mit <F2>/[USB- Ausgabe] auf die Schnittstelle, z. B. zu einem PC, übertragen. Kalibrierspeicher Die Kalibrierprotokolle der letzten Kalibrierungen (max. 10) finden Sie im Menü anzeigen <ENTER> / Kalibrierung / Kalibrierspeicher und im Menü <ENTER> / Speicher &...
  • Seite 52 Leitfähigkeit pH/Cond 3320 Kalibrierprotokoll pH/Cond 3320 (Beispiel) Ser. Nr. 11292113 KALIBRIERUNG Cond 15.02.2014 16:13:33 Zellenkonstante 0.479 1/cm 25.0 °C Sensor ba77054d02 03/2014...

  • Seite 53: Einstellungen

    3320 Einstellungen Einstellungen Messeinstellungen 9.1.1 Einstellungen für pH-Messungen Die Einstellungen für pH-Messungen finden Sie im Menü für Kalibrier- und Messeinstellungen der pH/Redox-Messung. Zum Öffnen in der Messwertan- sicht die gewünschte Messgröße anzeigen und die Taste <ENTER> drücken. Nach Abschluss aller Einstellungen mit <M> zur Messwertansicht wechseln.

  • Seite 54: Erläuterung

    Einstellungen pH/Cond 3320 Menüpunkt mögl. Erläuterung Einstellung Kalibrierung / Kali- 1 ... 7 ... 999 d Kalibrierintervall für die pH-Mess- brierintervall kette (in Tagen). Das Messgerät erinnert Sie durch das blinkende Sensorsymbol im Messfenster an regelmäßiges Kali- brieren. Kalibrierung / Ein- mV/pH Einheit für die Steigung.
  • Seite 55 3320 Einstellungen Puffersatz * pH-Werte Merck 1* 4,000 20 °C 7,000 9,000 Merck 2 * 1,000 20 °C 6,000 8,000 13,000 Merck 3 * 4,660 20 °C 6,880 9,220 Merck 4 * 2,000 20 °C 4,000 7,000 10,000 Merck 5 * 4,010 25 °C...
  • Seite 56 Einstellungen pH/Cond 3320 Puffersatz * pH-Werte Metrohm * 3,996 25 °C 7,003 8,999 Beckman * 4,005 25 °C 7,005 10,013 Hamilton Duracal * 4,005 25 °C 7,002 10,013 Precisa * 3,996 25 °C 7,003 8,999 Reagecon TEC * 2,000 25 °C...

  • Seite 57: Kalibrierintervall

    3320 Einstellungen 9.1.3 Kalibrierintervall Die Kalibrierbewertung wird im Display als Sensorsymbol dargestellt. Nach Ablauf des eingestellten Kalibrierintervalls blinkt das Sensorsymbol. Messungen sind weiterhin möglich. Um die hohe Messgenauigkeit des Messsystems sicherzustellen, nach Ablauf des Kalibrierintervalls kalibrieren. Kalibrierintervall Das Kalibrierintervall ist werkseitig auf 7 Tage eingestellt.

  • Seite 58: Einstellungen Für Ise-Messungen

    Einstellungen pH/Cond 3320 9.1.5 Einstellungen für ISE-Messungen Die Einstellungen für ISE-Messungen finden Sie im Menü für Kalibrier- und Messeinstellungen der ISE-Messung. Zum Öffnen in der Messwertansicht die gewünschte Messgröße anzeigen und die Taste <ENTER> drücken. Nach Abschluss aller Einstellungen mit <M> zur Messwertansicht wechseln.
  • Seite 59 3320 Einstellungen Menüpunkt mögl. Einstellung Erläuterung ISE Einstellung/ Ag, Br, Ca, Cd, Cl, Auswahl der zu messen- Ionenart CN, Cu, F, I, K, Na, den Ionenart NO3, Pb, S, NH3, NH4*, CO2, ION Das Messen eines nicht in der Liste aufgeführten Ions ist mit der Einstellung ION möglich.

  • Seite 60: Einstellungen Für Leitfähigkeitsmesszellen

    Einstellungen pH/Cond 3320 9.1.6 Einstellungen für Leitfähigkeitsmesszellen Die Einstellungen finden Sie im Menü Messung für die Messgröße Leitfähig- keit. Zum Öffnen in der Messwertansicht die gewünschte Messgröße anzeigen und die Taste <ENTER> drücken. Nach Abschluss aller Einstellungen mit <M> zur Messwertansicht wechseln.
  • Seite 61 3320 Einstellungen Menüpunkt mögl. Erläuterung Einstellung Messung / Verwendete Messzelle Messzelle / Typ Messzellen, deren Zellenkonstante durch Kalibrierung im KCl-Kontroll- standard bestimmt wird. Kalibrierbereiche: 0,450 ... 0,500 cm 0,800 ... 0,880 cm Die aktuell gültige Zellenkonstante wird in der Statuszeile angezeigt.

  • Seite 62: Kalibrierintervall

    Einstellungen pH/Cond 3320 Menüpunkt mögl. Erläuterung Einstellung Messung / 20 °C Referenztemperatur Temp. Komp. (TC) 25 °C / Referenztemp. Diese Einstellung steht nur für die ϰ ρ Messgrößen zur Verfügung. Messung / TDS 0,40 ... 1,00 Faktor für den TDS-Messwert Faktor Rücksetzen...

  • Seite 63: Messlösung

    3320 Einstellungen Das Einstellen von Referenztemperatur und Temperaturkompen- sation erfolgt im Menü Messung für die Messgröße Leitfähigkeit (siehe Abschnitt 9.1.6 E INSTELLUNGEN FÜR EITFÄHIGKEITSMESSZEL , Seite 60). Anwendungstipps Stellen Sie entsprechend Ihrer Messlösung die Temperaturkompensation ein: Display- Messlösung Temperaturkompensation anzeige Natürliche Wässer...

  • Seite 64: Sensorunabhängige Einstellungen

    Einstellungen pH/Cond 3320 Sensorunabhängige Einstellungen 9.2.1 System Zum Öffnen des Menüs Speicher & Konfig. in der Messwertansicht die Taste <ENTER__> drücken. Nach Abschluss aller Einstellungen mit <M> zur Mess- wertansicht wechseln. Einstellungen im Auslieferzustand sind fett hervorgehoben. Menüpunkt mögl. Erläuterung...

  • Seite 65: Speicher

    3320 Einstellungen Menüpunkt mögl. Erläuterung Einstellung System / Uhr Datumsformat Uhrzeit- und Datumseinstellun- Datum gen (siehe Abschnitt 4.4.6 B Zeit SPIEL AVIGATION ATUM , Seite HRZEIT EINSTELLEN System / Service Infor- Hardware- und Softwarever- mation sion des Geräts werden ange- zeigt.

  • Seite 66: Systemeinstellungen Rücksetzen

    Einstellungen pH/Cond 3320 Einstellung Auslieferzustand Steigung -59,2 mV Man. Temperatur 25 °C Einpunktkalibrierung nein Das Rücksetzen der Sensoreinstellungen erfolgt unter dem Menüpunkt Rück- setzen im Menü für Kalibrier- und Messeinstellungen. Zum Öffnen in der Mess- wertansicht die Taste <ENTER> (oder <F1>/[Menü]) drücken.
  • Seite 67 3320 Einstellungen Einstellung Auslieferzustand Dezimaltrennzeichen Punkt (xx.x) Kontrast 50 % Beleuchtung Auto Abschaltzeit Stabilitätskontrolle Temperatureinheit °C Das Rücksetzen der Systemeinstellungen erfolgt im Menü Speicher & Konfig. / System / Rücksetzen. Zum Öffnen des Menüs Speicher & Konfig. in der Mess- wertansicht die Taste <ENTER__>...

  • Seite 68: Speichern

    Speichern pH/Cond 3320 Speichern Sie können Messwerte (Datensätze) in den Datenspeicher übertragen:  Manuell speichern (siehe Abschnitt 10.1 M , Seite 68) ANUELL SPEICHERN  Automatisch intervallweise speichern (siehe Abschnitt 10.2 A UTOMATISCH , Seite 69) INTERVALLWEISE SPEICHERN Bei jedem Speichervorgang werden die aktuellen Datensätze der im Display angezeigten Sensoren gleichzeitig auf die Schnittstelle übertragen.

  • Seite 69: Automatisch Intervallweise Speichern

    3320 Speichern Wenn der Speicher Das folgende Fenster erscheint, wenn alle 500 Speicherplätze belegt sind: voll ist Warnung Speicher ist voll. Löschen? nein 15.02.2014 Zurück 14:15 Sie haben folgende Möglichkeiten:  Mit ja löschen Sie den gesamten Speicher.  Mit nein brechen Sie den Speichervorgang ab und wechseln zur Messwert- ansicht.
  • Seite 70 Speichern pH/Cond 3320 Einstellungen Mit den folgenden Einstellungen konfigurieren Sie die automatische Speicher- funktion: Menüpunkt mögl. Erläuterung Einstellung ID-Nummer 1 ... 10000 Ident-Nummer für die Datensatz- reihe. Intervall 1 s, 5 s, 10 s, Speicherintervall. 30 s, 1 min, 5 min, Die Untergrenze für das Spei-...

  • Seite 71: Automatisches Speichern Vorzeitig Beenden

    3320 Speichern Energiesparmodus Bei aktivem automatischem Speichern bietet das Messgerät einen Energie- ([Eco-Modus]) sparmodus ([Eco-Modus]) an, um unnötigen Energieverbrauch zu vermeiden. Der Energiesparmodus schaltet im Gerät Funktionen ab, die für die automati- sche Speicherung der Messdaten nicht nötig sind (z. B. das Display). Durch Drücken einer beliebigen Taste wird der Energiesparmodus wieder ausge-...
  • Seite 72 Speichern pH/Cond 3320 Einstellungen Menüpunkt Einstellung/ Erläuterung Funktion Speicher / Zeigt alle Messdatensätze seiten- Manueller Speicher / weise an. Anzeigen Weitere Optionen:  Mit <><> blättern Sie durch die Datensätze.  Mit <F2>/[USB-Ausgabe] geben Sie den angezeigten Datensatz auf die Schnittstelle aus.

  • Seite 73: Messdatenspeicher Löschen

    Read-Kriterium beim Speichern erfüllt war (stabiler Messwert). Ansonsten fehlt der Zusatz AR.  Kalibrierbewertung: +++, ++, +, -, oder keine Bewertung 10.3.4 Speicherplätze Das Messgerät pH/Cond 3320 verfügt über zwei Messdatenspeicher. Manuell und automatisch gespeicherte Messwerte werden getrennt in eigenen Messda- tenspeichern abgelegt. Speicher maximale Zahl der Datensätze...

  • Seite 74: Daten Übertragen (Usb-Schnittstelle)

    Daten übertragen (USB-Schnittstelle) pH/Cond 3320 Daten übertragen (USB-Schnittstelle) 11.1 Optionen für die Datenübertragung Über die USB-Schnittstelle können Sie Daten an einen PC übertragen. Die fol- gende Tabelle zeigt, welche Daten wie auf die Schnittstelle übertragen werden: Daten Steuerung Bedienung / Beschreibung...

  • Seite 75: Pc Anschließen

    3320 Daten übertragen (USB-Schnittstelle) 11.2 PC anschließen Verbinden Sie das pH/Cond 3320 über die USB-Schnittstelle mit dem PC. HINWEIS Bei Anschluss von geerdetem PC kann nicht in geerdeten Medien gemessen werden, da fehlerhafte Ergebnisse geliefert werden! Die USB-Schnittstelle ist nicht galvanisch getrennt.

  • Seite 76: Wartung, Reinigung, Entsorgung

    Wartung, Reinigung, Entsorgung pH/Cond 3320 Wartung, Reinigung, Entsorgung 12.1 Wartung 12.1.1 Allgemeine Wartungsarbeiten Die Wartungsarbeiten beschränken sich auf das Austauschen der Batterien. Zur Wartung der Messketten die entsprechenden Bedienungsan- leitungen beachten. 12.1.2 Batterien austauschen Sie können das Messgerät wahlweise mit Batterien oder Akkus (Ni- MH) betreiben.

  • Seite 77: Reinigung

    3320 Wartung, Reinigung, Entsorgung Das Batteriefach (2) mit den Schrauben (1) wieder fest verschließen. Datum und Uhrzeit einstellen (siehe Abschnitt 4.4.6 B EISPIEL , Seite 19). AVIGATION ATUM UND HRZEIT EINSTELLEN Wenn die Batterien weitgehend entladen sind, zeigt das Display die Statusanzeige Entsorgen Sie verbrauchte Batterien gemäß...

  • Seite 78: Was Tun, Wenn

    Was tun, wenn... pH/Cond 3320 Was tun, wenn... 13.1 pH/Redox Weitere Informationen sowie Hinweise zu Reinigung und Aus- tausch von Sensoren finden Sie in der Dokumentation zu Ihrem Sensor. Fehlermeldung Der Messwert befindet sich außerhalb des Messbereichs. OFL, UFL Ursache...
  • Seite 79 3320 Was tun, wenn... Kein stabiler Ursache Behebung Messwert Messkette: – Diaphragma verschmutzt – Diaphragma reinigen – Membran verschmutzt – Membran reinigen Messlösung: – pH-Wert nicht stabil – Gegebenenfalls unter Luftab- schluss messen – Temperatur nicht stabil – Gegebenenfalls temperieren Messkette + Messlösung:...

  • Seite 80: Ise

    Was tun, wenn... pH/Cond 3320 13.2 ISE Fehlermeldung OFL Ursache Behebung – Messbereich überschritten – Messlösung verdünnen Offensichtlich Ursache Behebung falsche Messwerte – Messkette nicht angeschlossen – Messkette anschließen – Kabel gebrochen – Messkette austauschen Fehlermeldung Error Ursache Behebung (Unzulässige...

  • Seite 81: Leitfähigkeit

    3320 Was tun, wenn... 13.3 Leitfähigkeit Weitere Informationen sowie Hinweise zu Reinigung und Aus- tausch von Sensoren finden Sie in der Dokumentation zu Ihrem Sensor. Fehlermeldung Der Messwert befindet sich außerhalb des Messbereichs. OFL, UFL Ursache Behebung – Messwert außerhalb des –...

  • Seite 82: Allgemein

    Was tun, wenn... pH/Cond 3320 13.4 Allgemein Sensorsymbol blinkt Ursache Behebung – Kalibrierintervall abgelaufen – Messsystem neu kalibrieren Anzeige Ursache Behebung – Batterien weitgehend entladen – Batterien austauschen (siehe Abschnitt 12.1 W ARTUNG Seite 76) Gerät reagiert nicht Ursache Behebung auf Tastendruck –...

  • Seite 83: Technische Daten

    3320 Technische Daten Technische Daten 14.1 Messbereiche, Auflösungen, Genauigkeiten 14.1.1 pH/Redox Messbereiche, Größe Messbereich Auflösung Auflösungen -2,0 ... +20,0 -2,00 ... +20,00 0,01 -2,000 ... +19,999 0,001 U [mV] -1200,0 ... +1200,0 -2500 ... +2500 T [°C] -5,0 ... +105,0 T [°F]...

  • Seite 84: Ise

    Technische Daten pH/Cond 3320 14.1.2 ISE Messbereiche, Größe Messbereich Auflösung Auflösungen ISE [mg/l] 0,000 ... 9,999 0,001 10,00 ... 99,99 0,01 100,0 ... 999,9 1000 ... 999999 ISE [µmol/l] 0,000 ... 9,999 0,001 10,00 ... 99,99 0,01 100,0 ... 999,9 1000 ...

  • Seite 85: Cond

    3320 Technische Daten 14.1.3 Cond Messbereiche, Größe Messbereich Auflösung Auflösungen ϰ [µS/cm] 0,000 ... 1,999 * 0,001 0,00 ... 19,99 ** 0,01 0,0 ... 199,9 200 ... 1999 ϰ [mS/cm] 2,00 ... 19,99 0,01 20,0 ... 199,9 200 ... 1000 ρ...
  • Seite 86 Technische Daten pH/Cond 3320 Genauigkeiten Größe Genauigkeit Messguttemperatur (± 1 Digit) ϰ und ρ / Temperaturkompensation Keine (aus) ± 0,5 % Nichtlinear (nLF) ± 0,5 % 0 °C ... +35 °C nach EN 27 888 ± 0,5 % +35 °C ... +50 °C...

  • Seite 87: Allgemeine Daten

    3320 Technische Daten 14.2 Allgemeine Daten Abmessungen pH/Cond 3320: ca. 180 x 80 x 55 mm Gewicht pH/Cond 3320: ca. 0,4 kg Mechanischer Aufbau Schutzart: IP 67 Elektrische Sicherheit Schutzklasse: Prüfzeichen CE, cETLus Umgebungs- Lagerung -25 °C ... +65 °C...

  • Seite 88: Firmware-Update

    Verfügbare Firmware-Updates finden Sie im Internet. Mit dem Firmware-Update-Programm können Sie mit Hilfe eines PC ein Update der Firmware des pH/Cond 3320 auf die neueste Version durchführen. Für das Update verbinden Sie das Messgerät mit einem PC. Für das Update über die USB-Schnittstelle benötigen Sie: ...

  • Seite 89: Fachwortverzeichnis

    3320 Fachwortverzeichnis Fachwortverzeichnis pH/Redox/ISE Asymmetrie siehe Nullpunkt Diaphragma Das Diaphragma ist ein poröser Körper in der Gehäusewand von Refe- renzelektroden oder Elektrolytbrücken. Es vermittelt den elektrischen Kontakt zwischen zwei Lösungen und erschwert den Elektrolyt- austausch. Der Begriff Diaphragma wird u.a. auch für Schliff- und dia- phragmalose Überführungen verwendet.
  • Seite 90 Fachwortverzeichnis pH/Cond 3320 Salinität Die absolute Salinität S eines Meerwassers entspricht dem Verhältnis der Masse der gelösten Salze zur Masse der Lösung (in g/kg). In der Praxis ist diese Größe nicht direkt messbar. Für ozeanographische Überwachungen wird daher die praktische Salinität nach IOT verwen- det.
  • Seite 91 3320 Fachwortverzeichnis Messwert Der Messwert ist der spezielle, zu ermittelnde Wert einer Messgröße. Er wird als Produkt aus Zahlenwert und Einheit angegeben (z. B. 3 m; 0,5 s; 5,2 A; 373,15 K). Molalität Die Molalität ist die Menge (in Mol) eines gelösten Stoffs in 1000 g Lösungsmittel.
  • Seite 92 Fachwortverzeichnis pH/Cond 3320 ba77054d02 03/2014...

  • Seite 93: Stichwortverzeichnis

    3320 Stichwortverzeichnis Stichwortverzeichnis Kalibrierpunkte pH ......31 Abschaltautomatik ....15 Kontrollstandard .
  • Seite 94 Stichwortverzeichnis pH/Cond 3320 Temperaturmessung ISE ......41 pH ......24, 38 Zweipunktkalibrierung ISE .
