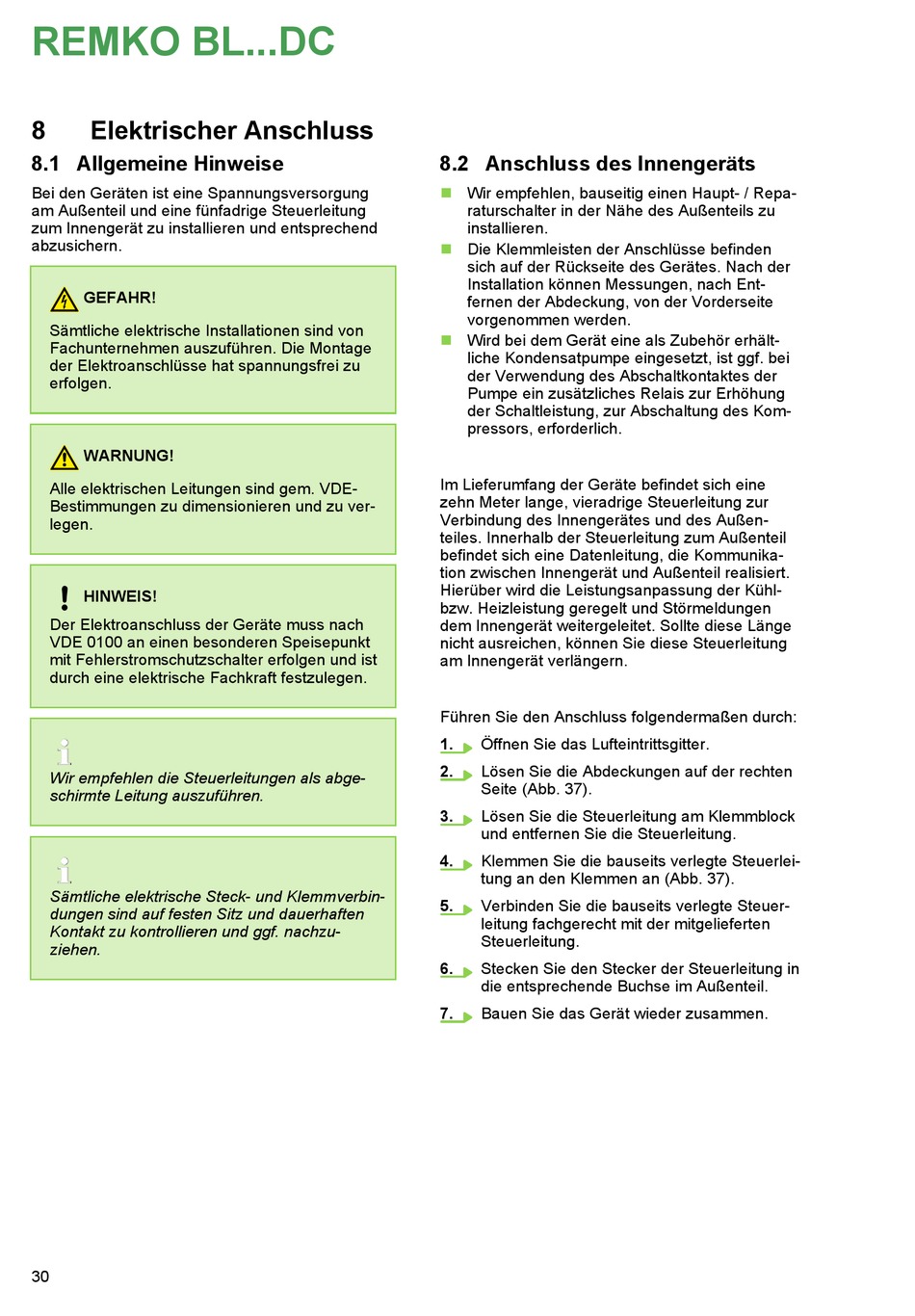

REMKO BL...DC
8
Elektrischer Anschluss
8.1 Allgemeine Hinweise
Bei den Geräten ist eine Spannungsversorgung
am Außenteil und eine fünfadrige Steuerleitung
zum Innengerät zu installieren und entsprechend
abzusichern.
GEFAHR!
Sämtliche elektrische Installationen sind von
Fachunternehmen auszuführen. Die Montage
der Elektroanschlüsse hat spannungsfrei zu
erfolgen.
WARNUNG!
Alle elektrischen Leitungen sind gem. VDE-
Bestimmungen zu dimensionieren und zu ver-
legen.
HINWEIS!
Der Elektroanschluss der Geräte muss nach
VDE 0100 an einen besonderen Speisepunkt
mit Fehlerstromschutzschalter erfolgen und ist
durch eine elektrische Fachkraft festzulegen.
Wir empfehlen die Steuerleitungen als abge-
schirmte Leitung auszuführen.
Sämtliche elektrische Steck- und Klemmverbin-
dungen sind auf festen Sitz und dauerhaften
Kontakt zu kontrollieren und ggf. nachzu-
ziehen.
30
8.2 Anschluss des Innengeräts
n
Wir empfehlen, bauseitig einen Haupt- / Repa-
raturschalter in der Nähe des Außenteils zu
installieren.
n
Die Klemmleisten der Anschlüsse befinden
sich auf der Rückseite des Gerätes. Nach der
Installation können Messungen, nach Ent-
fernen der Abdeckung, von der Vorderseite
vorgenommen werden.
n
Wird bei dem Gerät eine als Zubehör erhält-
liche Kondensatpumpe eingesetzt, ist ggf. bei
der Verwendung des Abschaltkontaktes der
Pumpe ein zusätzliches Relais zur Erhöhung
der Schaltleistung, zur Abschaltung des Kom-
pressors, erforderlich.
Im Lieferumfang der Geräte befindet sich eine
zehn Meter lange, vieradrige Steuerleitung zur
Verbindung des Innengerätes und des Außen-
teiles. Innerhalb der Steuerleitung zum Außenteil
befindet sich eine Datenleitung, die Kommunika-
tion zwischen Innengerät und Außenteil realisiert.
Hierüber wird die Leistungsanpassung der Kühl-
bzw. Heizleistung geregelt und Störmeldungen
dem Innengerät weitergeleitet. Sollte diese Länge
nicht ausreichen, können Sie diese Steuerleitung
am Innengerät verlängern.
Führen Sie den Anschluss folgendermaßen durch:
1.
Öffnen Sie das Lufteintrittsgitter.
2.
Lösen Sie die Abdeckungen auf der rechten
Seite (Abb. 37).
3.
Lösen Sie die Steuerleitung am Klemmblock
und entfernen Sie die Steuerleitung.
4.
Klemmen Sie die bauseits verlegte Steuerlei-
tung an den Klemmen an (Abb. 37).
5.
Verbinden Sie die bauseits verlegte Steuer-
leitung fachgerecht mit der mitgelieferten
Steuerleitung.
6.
Stecken Sie den Stecker der Steuerleitung in
die entsprechende Buchse im Außenteil.
7.
Bauen Sie das Gerät wieder zusammen.
