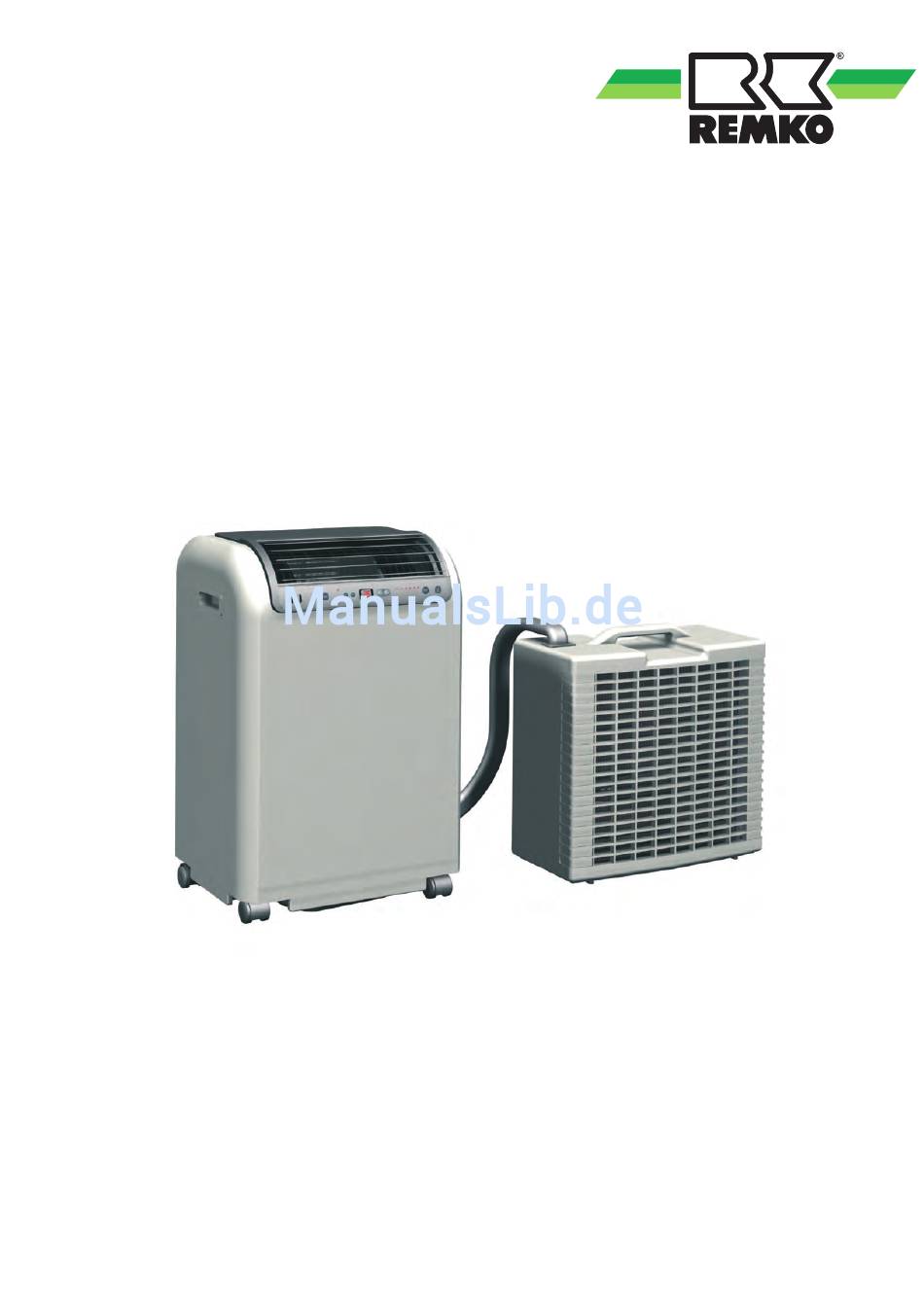

Montage- und Betriebsanleitung

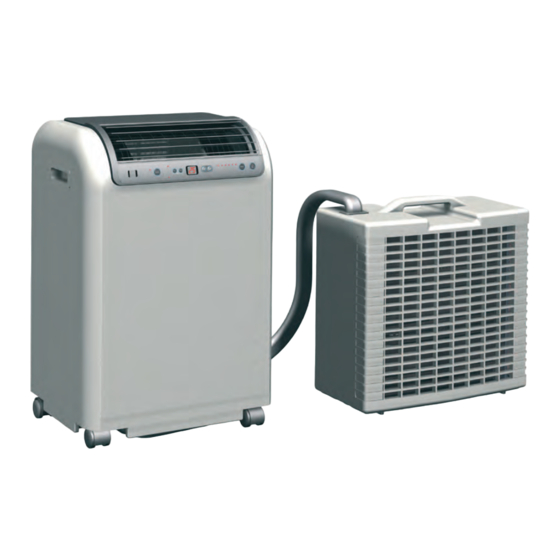

REMKO RKL 491 DC
Lokales Inverter-Raumklimagerät in Splitausführung
Vor Beginn aller Arbeiten Anleitung lesen!
0074-2014-01 Version 1, de_DE

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für REMKO RKL 491 DC

  • Seite 1 Montage- und Betriebsanleitung REMKO RKL 491 DC Lokales Inverter-Raumklimagerät in Splitausführung Vor Beginn aller Arbeiten Anleitung lesen! 0074-2014-01 Version 1, de_DE...
  • Seite 2 Vor Inbetriebnahme / Verwendung der Geräte ist diese Anlei- tung sorgfältig zu lesen! Diese Anleitung ist Bestandteil des Gerätes und muss immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät aufbewahrt werden. Änderungen bleiben uns vorbehalten; für Irrtümer und Druckfehler keine Haftung! Montage- und Betriebsanleitung (Original)
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheits- und Anwenderhinweise....................4 1.1 Allgemeine Sicherheitshinweise...................... 4 1.2 Kennzeichnung von Hinweisen....................... 4 1.3 Personalqualifikation........................4 1.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise..............5 1.5 Sicherheitsbewusstes Arbeiten....................... 5 1.6 Sicherheitshinweise für den Betreiber..................... 5 1.7 Sicherheitshinweise für Montage-, Wartungs- und Inspektionsarbeiten......... 5 1.8 Eigenmächtiger Umbau und Veränderungen..................
  • Seite 4: Sicherheits- Und Anwenderhinweise

    REMKO RKL Sicherheits- und Anwenderhinweise WARNUNG! Diese Kombination aus Symbol und Signalwort 1.1 Allgemeine Sicherheitshinweise weist auf eine möglicherweise gefährliche Situ- ation hin, die zum Tod oder zu schweren Ver- Lesen Sie vor der ersten Inbetriebnahme des letzungen führen kann, wenn sie nicht Gerätes oder deren Komponenten die Betriebsan-...
  • Seite 5: Gefahren Bei Nichtbeachtung Der Sicherheitshinweise

    1.4 Gefahren bei Nichtbeachtung Die Geräte sollten mindestens einmal jährlich durch einen Fachkundigen auf ihre Arbeitssi- der Sicherheitshinweise cherheit und Funktion überprüft werden. Sicht- Die Nichtbeachtung der Sicherheitshinweise kann kontrollen und Reinigungen können vom sowohl eine Gefährdung für Personen als auch für Betreiber im spannungslosen Zustand durch- die Umwelt und Geräte zur Folge haben.
  • Seite 6: Eigenmächtiger Umbau Und Veränderungen

    Bei der Fertigung der Geräte und Komponenten „Gewährleistungsurkunde” vollständig ausgefüllt werden ausschließlich recyclebare Materialien ver- an die REMKO GmbH & Co. KG zurückgesandt wendet. Tragen Sie zum Umweltschutz bei, indem hat. Die Gewährleistungsbedingungen sind in den Sie sicherstellen, dass Geräte oder Komponenten „Allgemeinen Geschäfts- und Lieferbedingungen“...
  • Seite 7: Technische Daten

    Technische Daten 2.1 Technische Daten Gerätedaten Baureihe RKL 491 DC RKL 491 DC Betriebsweise Lokales Inverter Raumklimagerät in Splitausführung 4,30 (1,80 bis 4,60) Nennkühlleistung Energieeffizienzklasse Energieeffizienzgröße SEER Energieverbrauch jährlich, Q Einsatzbereich (Raumvolumen), ca. m³ Einstellbereich Innengerät °C/%r.F. +16 bis +30 / 35 bis 80 Arbeitsbereich Außenteil...
  • Seite 8: Aufbau Und Funktion

    REMKO RKL Aufbau und Funktion Gerätebeschreibung Das Gerät eignet sich besonders für den flexiblen Einsatz, es kann aber auch stationär montiert werden. Das lokale Raumklimagerät verfügt über ein Innengerät zur Fußboden-Aufstellung im Innen- bereich und ein Außenteil zur Wand- oder Boden- montage im Freien.
  • Seite 9: Bedienung

    Bedienung Die Bedienung kann über das am Gerät befindliche Bedienungstableau oder über die serienmäßige Infrarot- Fernbedienung erfolgen. Die Funktionsbedienung der Tasten untereinander ist identisch, die Bezeichnung kann Unterschiede aufweisen. Vor Inbetriebnahme der Infrarot-Fernbedienung sind die Batterien korrekt ein- zusetzen. REMOTE DRAIN WATER TIMER THERMO CONTROL...
  • Seite 10: Umluftbetrieb

    REMKO RKL Entfeuchtungsbetrieb DE-HUM. ( ) Stellen Sie das Innengerät und das Außenteil in dem zu entfeuchtenden Raum auf. Achten Sie darauf, dass das Innengerät keine warme Luft vom Außenteil ansaugt. Hängen Sie das Außenteil nicht an das Innengerät. FUZZY...
  • Seite 11: Montage

    Montage Aufstellung auf dem Boden Montageanweisung Das betriebsfertig gelieferte Gerät ist serienmäßig mit einer 3,0m langen Verbindungsleitung, nutz- bare Länge 2,3m, zwischen Innengerät und Außenteil ausgerüstet und somit betriebsbereit. Im 20 cm Lieferumfang ist verschiedenes Zubehör zur Mon- tage des Außenteiles enthalten. 20 cm Innengerät Das Innengerät wird an dem gewünschten Ort, mit...
  • Seite 12 REMKO RKL Abb. 8: Notwendige Luftzirkulation Abb. 7: Montagebeispiel Außenteil Montage an der Außenwand mit Wandhalterung Befestigen Sie die mitgelieferten Wandhalte- rungen an der Wand. Hängen Sie das Außenteil in die Wandhalte- rungen ein, und sichern Sie es mit den mitge- lieferten Schrauben M4 (Abb.
  • Seite 13 20 cm Abb. 10: Maximale Montagehöhe Abb. 11: Montage mit Befestigungsriemen 1: Karabinerhaken 2: Befestigungsöse 3: Sicherheitsschraube M4 Außenwandmontage mit Befestigungsriemen 4: Ösenschraube Die Befestigung des Außenteiles mit Hilfe der Befestigungsriemen ist eine weitere Möglichkeit, das Außenteil an einer Wand oder Brüstung im Außenbereich zu montieren.
  • Seite 14: Verbindungsleitung

    REMKO RKL Verbindungsleitung Hinweise zum Trennen der Verbindungsleitung: Trennen Sie die Geräte nur unmittelbar vor der Die Verbindungsleitung ist durch Schnellkup- Montage und lassen Sie die Geräte nur so plungen mit dem Innengerät verbunden. Diese lange getrennt, wie unbedingt nötig.
  • Seite 15 Folgende Vorgehensweise ist dabei einzu- halten: Schalten Sie das Gerät aus. Ziehen Sie den Netzstecker aus der Steck- dose. Entfernen Sie die 2 Schrauben der Abde- ckung auf der Rückseite des Gerätes (Abb. 12). Abb. 13: Demontage Verbindungsleitung 1: Verbindungsleitung 2: Befestigungsschelle 3: Steckerverbindung 4: Kondensatschlauch...
  • Seite 16 REMKO RKL HINWEIS! Drehen Sie niemals den starren oberen Teil. Schrauben Sie kontinuierlich, bis die Verbin- dung getrennt ist. HINWEIS! Sollte Kältemittel unter leichtem Zischen austreten, schrauben Sie auf jeden Fall weiter. Abb. 15: Abschrauben der rechten Überwurfmutter Schrauben Sie die im Lieferumfang enthal-...
  • Seite 17: Elektrischer Anschluss

    Elektrischer Anschluss Elektrisches Anschlussschema Abb. 17: Elektrisches Anschlussschema PCB1: Steuerplatine Sensor Frostschutz PCB2: Hauptplatine MS1: Mikroschalter Störung (Behälter voll) Swing Motor MS2: Mikroschalter Kondensatpumpe FM1: Verdampferventilator Farbcode: FM2: Verflüssigerventilator Schwarz Kondensatpumpe Braun Kompressor Blau OLP: Kompressorüberhitzungsschutz Grau CX1: Kondensator Verdampferventilator Orange CX2: Kondensator Verflüssigerventilator...
  • Seite 18: Störungsbeseitigung

    REMKO RKL Störungsbeseitigung Das Gerät wurde unter Einsatz modernster Fertigungsmethoden hergestellt und mehrfach auf seine ein- wandfreie Funktion geprüft. Sollten dennoch Funktionsstörungen auftreten, so überprüfen Sie bitte das Gerät nach untenstehender Liste. Wenn alle Funktionskontrollen durchgeführt wurden und das Gerät immer noch nicht einwandfrei arbeitet, benachrichtigen Sie bitte Ihren nächsten Fachhändler.
  • Seite 19: Pflege Und Wartung

    Fehlercode Fehlerbeschreibung/Hinweis AC(PCON) Überstrom angesprochen IPM Platine Kommunikationsfehler IPM Platine allgemeiner Fehler IPM Platine DC Überstrom PFC Überstrom Über-/Unterspannung IPM Platine Stromfehler PFC Übertemperatur Pflege und Wartung Reinigen Sie die Geräte mit einem angefeuch- teten Tuch. Setzen Sie keinen Wasserstrahl Die regelmäßige Pflege und Beachtung einiger ein.
  • Seite 20: Außerbetriebnahme

    Ort. Unbefristete Außerbetriebnahme Die Deinstallation der gesamten Anlage kann unter umwelttechnischen Gesichtspunkten nur durch eine Fachfirma ausgeführt werden. Die REMKO GmbH & Co. KG oder Ihr zuständiger Vertrags- partner nennen Ihnen gerne einen Kältefachbetrieb in Ihrer Nähe.
  • Seite 21: Gerätedarstellung Und Ersatzteillisten

    Gerätedarstellung und Ersatzteillisten 11.1 Gerätedarstellung Innengerät Abb. 19: Explosionszeichnung Innengerät Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
  • Seite 22: Ersatzteilliste Innengerät

    REMKO RKL 11.2 Ersatzteilliste Innengerät Für Ersatzteilbestellungen wenden Sie sich bitte direkt an die REMKO GmbH & Co. KG. Alle ihrem Gerät zugehörigen Ersatzteilnummern finden Sie im Downloadbereich auf www.remko.de. WICHTIG! Zur Sicherstellung der korrekten Ersatzteilauslieferung geben Sie bitte immer den Gerätetyp mit der ent- sprechenden Seriennummer (s.
  • Seite 23 Bezeichnung RKL 491 DC RKL 491 DC Verdampferventilator Kompressor, kpl. Verdampfer Kupplung, Satz (1x m / 1x w) Verbindungsleitung, kpl. Befestigungsblock, kpl. Kondensatablassschlauch Tastaturplatine Tastaturfolie Auf Anfrage unter Angabe der Seriennummer Steuerplatine IPM Schutzplatine Netzkabel mit Stecker Hauptplatine Kondensatorplatine Verkleidung für Ventilator...
  • Seite 24: Gerätedarstellung Außenteil

    11.3 Gerätedarstellung Außenteil Abb. 20: Explosionszeichnung Außenteil Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. 11.4 Ersatzteilliste Außenteil Bezeichnung RKL 491 DC RKL 491 DC Rückwand Vorderwand Geräteboden Verkleidung für Ventilator Verflüssigerventilator Auf Anfrage unter Angabe der Seriennummer Befestigung für Verflüssigerventilator...
  • Seite 25: Index

    Index Bedienung Pflege und Wartung ..... 19 Bedienungstableau ....9 Entfeuchtungsbetrieb .
  • Seite 26 REMKO RKL...
  • Seite 28 Lieferant: REMKO, ein Partner, der Probleme lösen hilft. Der Vertrieb REMKO leistet sich nicht nur ein gut ausgebautes Vertriebsnetz im In- und Ausland, sondern auch ungewöhnlich hochqualifizierte Fachleute für den Vertrieb.
