5.7 Wandhalterung des Innengerätes
C
D
E

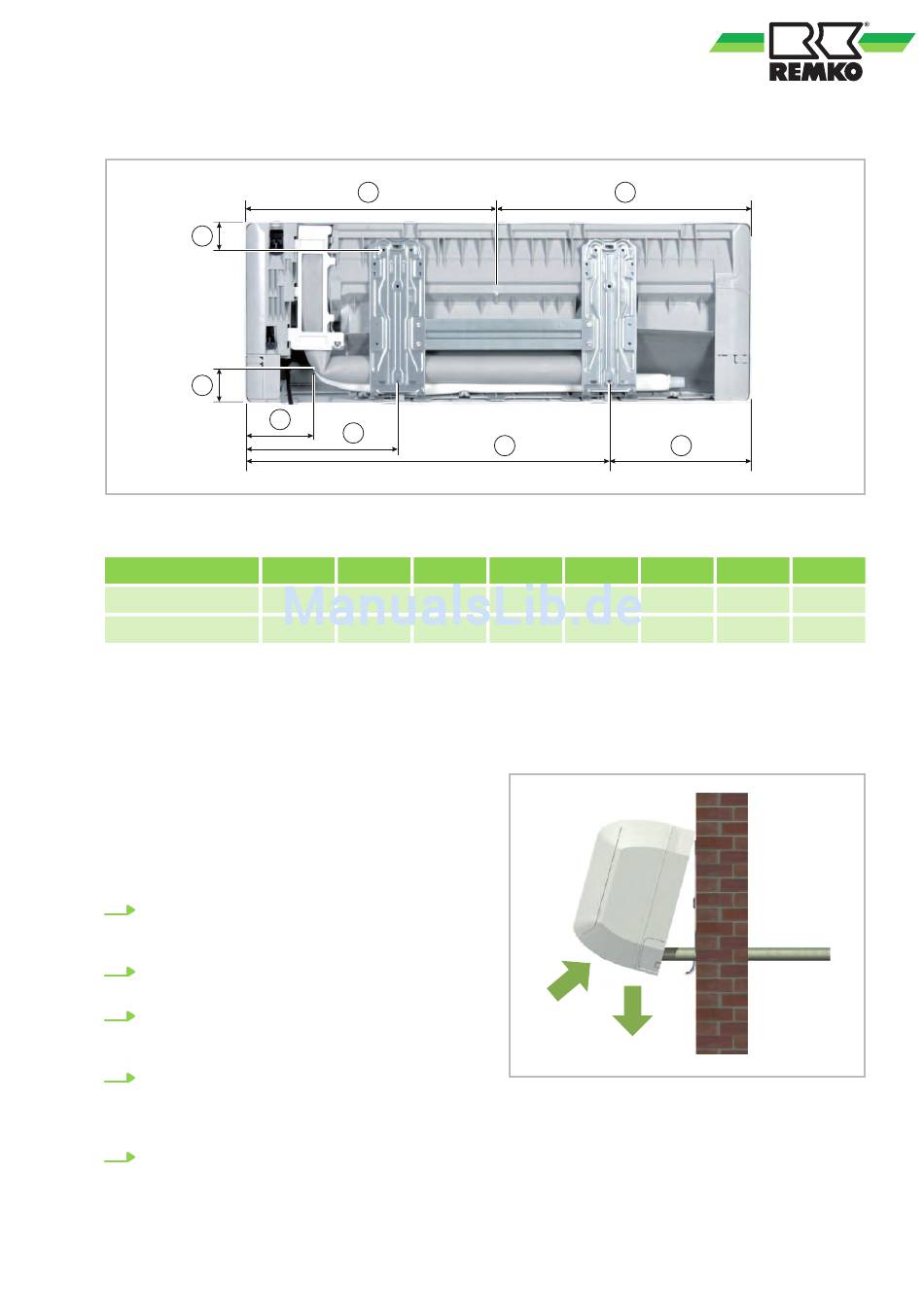

Abb. 26: Montagepunkte der Wandhalterung BL 263-353 DC IT (Rückansicht, alle Maße in mm)
Gerätetyp/Maß
BL 263 DC IT
BL 353 DC IT
(Alle Maße in mm)
Der Durchmesser des Rohrdurchbruchs beträgt bei allen Gerätetypen 65 mm.
Die Wandhalterung der Geräte muss mit geeigneten Schrauben und Dübeln befestigt werden.
6
Installation
6.1 Installation Innengerät
Das Innengerät wird über die Wandhalterung,
unter Beachtung der im unteren Bereich befindli-
chen Luftaustrittsseite, befestigt.
1.
Markieren Sie gemäß den Abmessungen der
Wandhalterung die Befestigungspunkte an
statisch zulässigen Bauwerksteilen.
2.
Entfernen Sie ggf. die Ausbrechöffnung des
Gehäuses.
3.
Schließen Sie, wie im weiteren beschrieben,
die Kältemittel-, Elektro- und Kondensatlei-
tung an das Innengerät an.
4.
Hängen Sie das Innengerät leicht nach
hinten gekippt in die Wandhalterung ein und
drücken dann mit der Unterseite das Gerät
gegen die Halterung.
5.
Überprüfen Sie nochmals die waagerechte
Ausrichtung des Gerätes. (Abb. 27)
A
F
A
B
C
350
365
45
395
410
44
B
G
D
E
F
47
115
213
47
115
245
Abb. 27: Waagerechte Ausrichtung
Die Wandhalterung der Geräte muss mit geeig-
neten Schrauben und Dübeln befestigt werden.
H
G
H
548
167
580
225
25
