Montage- und Betriebsanleitung
REMKO Serie RXT
Wand- /Deckentruhe - Kühlen und Heizen

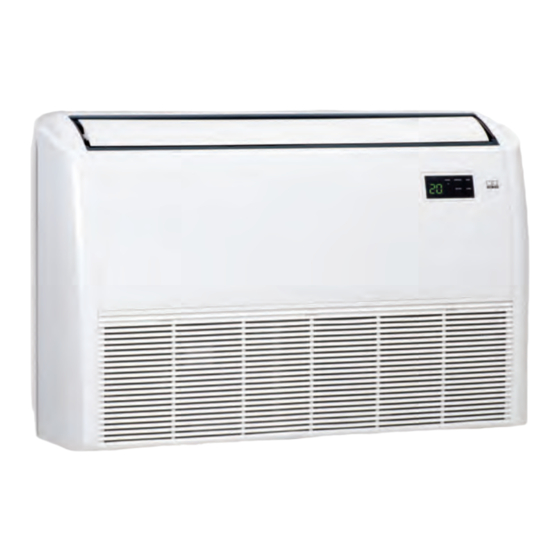

RXT 523 DC, RXT 683 DC, RXT 1053 DC, RXT 1403 DC
Vor Beginn aller Arbeiten Anleitung lesen!
0138-2018-09 Version 2, de_DE
