Montageanleitung und Hinweise MagSpring

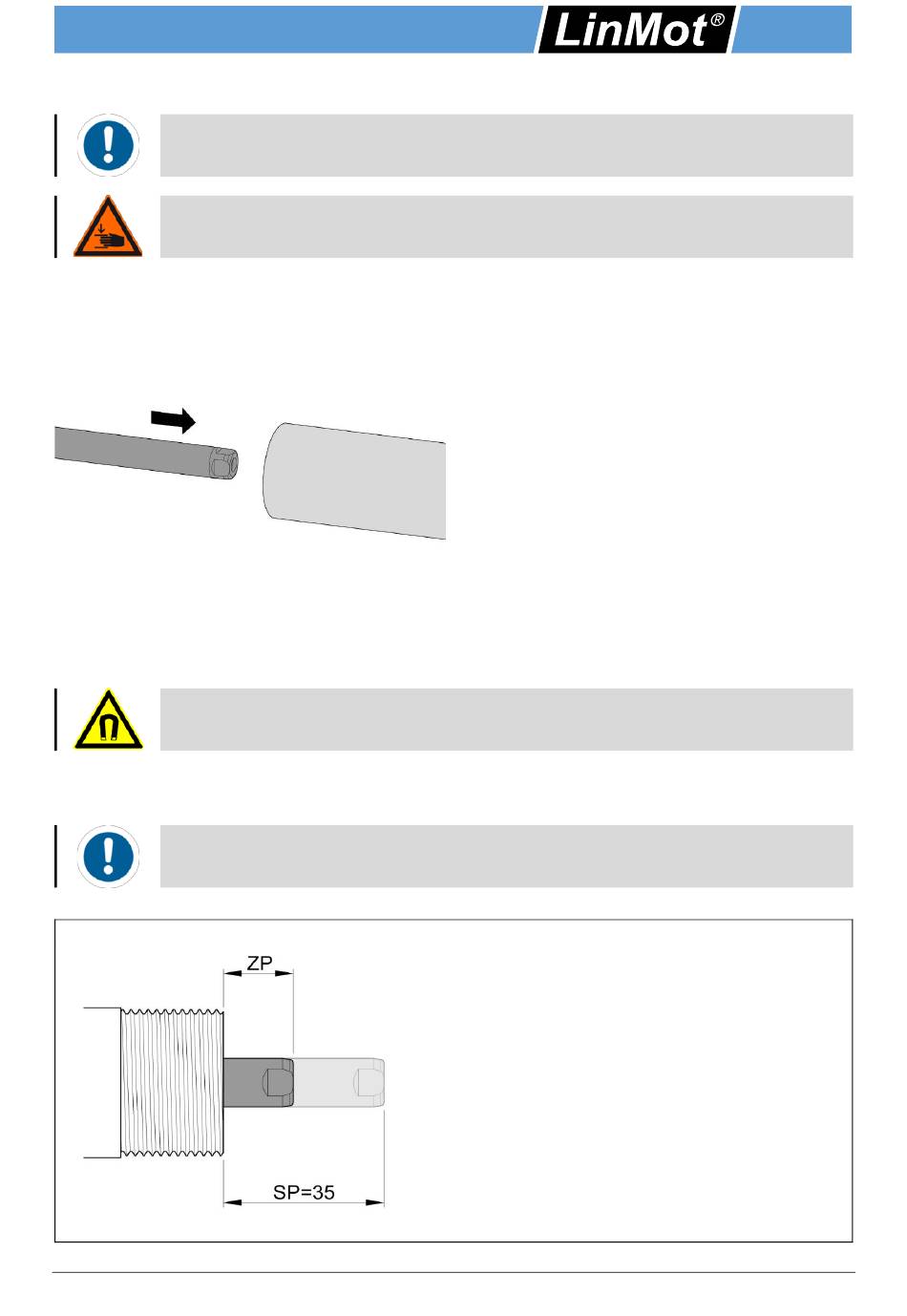

4.4 Einführen des Läufers in den Stator
•
Beachten Sie unbedingt die Sicherheitshinweise im Kapitel 2 während der Montage!
•
Sowohl bei der Montage als auch im Betrieb keine Querkrafteinwirkung auf den Läufer!
Achtung! Beim Einführen wird der Läufer mit grosser Kraft in den Stator hineingezogen und
schiesst dabei beidseitig aus dem Stator heraus.
Nach dem Einbau des Läufers muss der Warnkleber «Achtung Magnete» in der Nähe des
Läufers auf der Maschine angebracht werden.
4.5 Zero-Position des Läufers und Startposition der Konstantkraft
Bitte beachten Sie bei der Montage, dass MagSprings, um die Konstantkraft aufzubauen,
eine Kraftaufbaustrecke von 35 mm benötigen.
Seite 10 / 24
1. Am zweikantigen Ende des Läufers sind
Kraftklasse und Seriennummer eingelasert:
z. B.: M102033-20 steht für Seriennummer
M102033 und Kraftklasse 20.
Das Läuferende mit der eingelaserten Schrift
befindet sich auf der Seite, die der Last
abgewandt ist. Dieses zweikantige Läuferende
(mit M8 Innengewinde) darf nicht zur
Lastmontage genutzt werden.
2. Reinigen des Läufers mit einem Papiertuch.
3. Einfetten des Läufers gemäss den
Schmiervorschriften (siehe Kapitel 8.2).
4. Läufer mit dem vierkantigen Ende exakt in der
Längsrichtung in Stator einführen. Hier
beachten Sie den obigen Hinweis.
Im entspannten Zustand befindet sich der Läufer
ungefähr mittig im Stator, wobei das vierkantige
Arbeitsende, an dem die Last zu befestigen ist,
geringfügig weniger aus dem Stator herausragt.
Dies ist die Zero-Position (ZP) des Läufers.
Ausgehend aus dieser Ruheposition wird die Kraft
auf einer (vom Statorende gemessenen) 35 mm
langen Wegstrecke von Null auf den Nennwert
aufgebaut. Der Endpunkt dieser Strecke ist die
Startposition der Konstantkraft (SP).
MS01
DE
NTI AG / LinMot
