INSTALLATION | Geräteinstallation
Die Einhaltung der angegebenen Mindestabstände für das
Gerät ermöglicht:
► Eine fachgerechte Geräteinstallation.
► Einen störungsfreien Betrieb.
► Wartungstätigkeiten am Gerät.
9.2 Wärmequellenanschluss vorbereiten
Die Luftentnahmestelle soll unter Bedachtnahme auf eine
hohe mittlere Lufttemperatur und die erforderliche Luft-
menge ausgewählt werden. Die Leistung verringert sich,
wenn die Temperatur und die Luftmenge verändert werden.

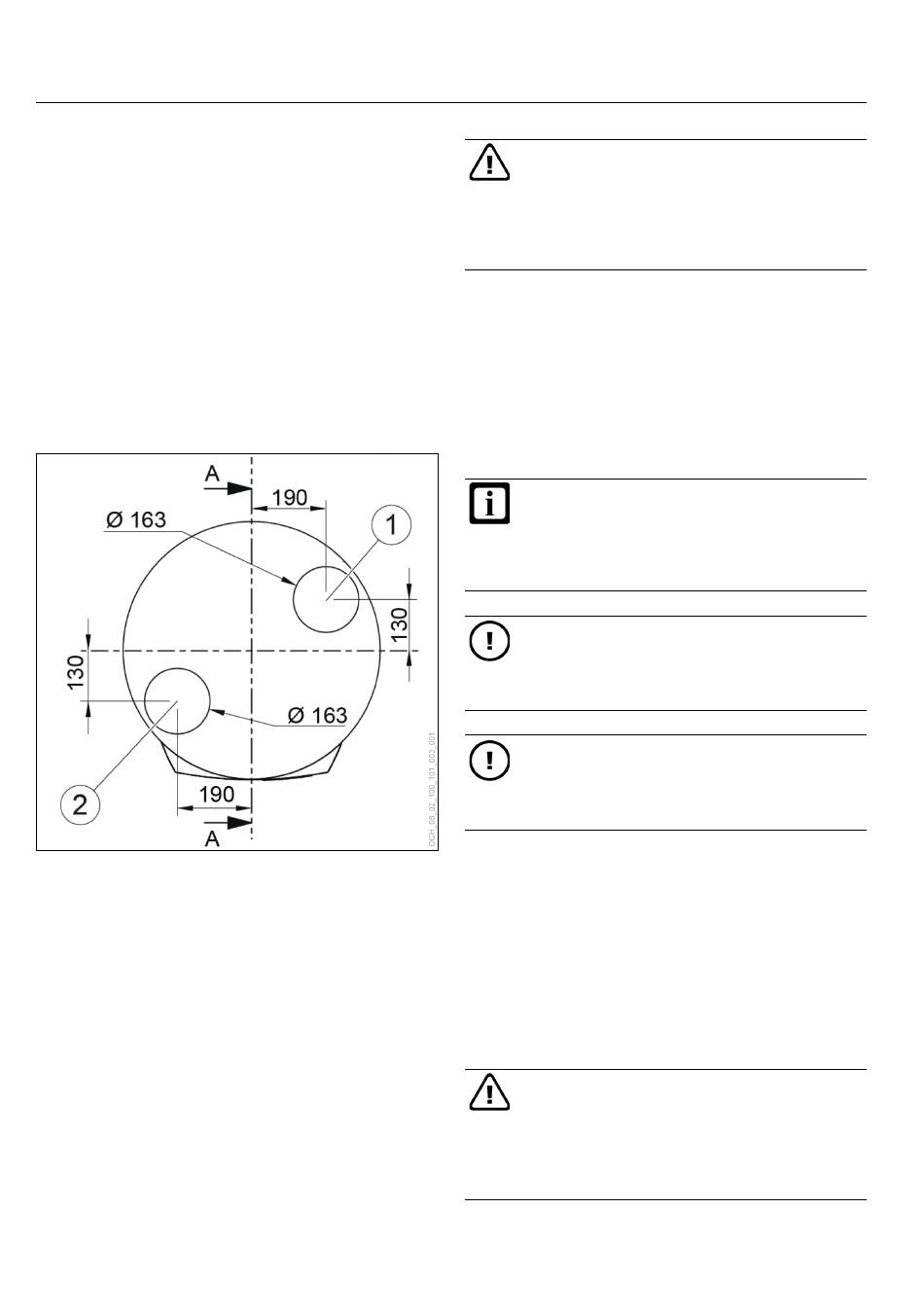

1 Lufteintritt
2 Luftaustritt (Fortluft)
Bei Montage von Abluft- und Zuluftanschlüssen (Lüf-
tungssystem) muss der Mindestdurchmesser der Rohre
berücksichtigt werden (Spiralrohr). Die Verlegung des
Rohrsystems ist möglichst geradlinig und unter Vermei-
dung von scharfkantigen Winkeln auszuführen.
► Max. Gesamtrohrlänge für Zu- und Abluft: 20 m
► Es sind nicht mehr als 3 rechtwinkelige Bögen
zulässig.
► Für jeden weiteren rechtwinkeligen Bogen muss die
Gesamtrohrlänge um 1 m verringert werden.
Um Kondenswasseraustritt zu vermeiden, sind die
Luftleitungen waagerecht bzw. leicht zu den Ansaug-
Ausblasöffnungen fallend zu verlegen oder es ist ein
Verdunstungssack einzubauen.
16
Sachschaden
Bei Fortluftleitungen ins Freie müssen bei Still-
stand der Wärmepumpe Kaltluft-Einströmungen
verhindert werden.
»
Installieren Sie eine Überdruckverschluss-
klappe für die Außenmontage (mit geringem
Widerstand).
10. Geräteinstallation

10.1 Anlieferung und Transport

Die Anlieferung der Wärmepumpe erfolgt einbaufertig, d.h.
elektrisch verdrahtet auf einer Einwegpalette in Folie ver-
packt.
Hinweis
Sollten Sie eventuelle Transportschäden am Gerät
feststellen, dann müssen Sie diese Schäden unmit-
telbar beim Abladen der Spedition mitteilen. Eine
verspätete Reklamation von Transportschäden ist
nicht möglich.
Sachschaden
»
Schützen Sie das Gerät bei der Verwendung
von Transportgurten vor Beschädigung.
»
Schützen Sie das Gerät beim Transport vor
Stößen.
Sachschaden
»
Sorgen Sie dafür, dass das Gerät nicht um-
fallen kann.
»
Stellen Sie das Gerät nur auf ebenem Unter-
grund ab.
► Die Wärmepumpe ist verpackt zu lagern bzw. zu
transportieren.
► Für kurze Wege ist eine Schräglage bis 45° bei vor-
sichtigem Transport erlaubt.
► Die Standardverpackung des Gerätes bietet keinen
Witterungs- und Seewasserschutz.
► Das Gerät darf nur bei Temperaturen von -20°C bis
+45°C gelagert und transportiert werden.
WARNUNG: Verletzung
»
Beachten Sie beim transportieren das Ge-
wicht des Gerätes.
»
Verwenden Sie beim transportieren geeignete
Transporthilfen (z. B. Sackkarre).
»
Sorgen Sie dafür, dass beim transportieren
ausreichend Personal anwesend ist.
Beachten Sie beim Transport des Gerätes die folgenden
Hinweise:
