Tig 150, 200 - EWM TIG 17 GD Betriebsanleitung

Aufbau und Funktion
Schweißbrenner ausrüsten
5.4.2

TIG 150, 200

Pos. Symbol
1
2
3
4
5
6

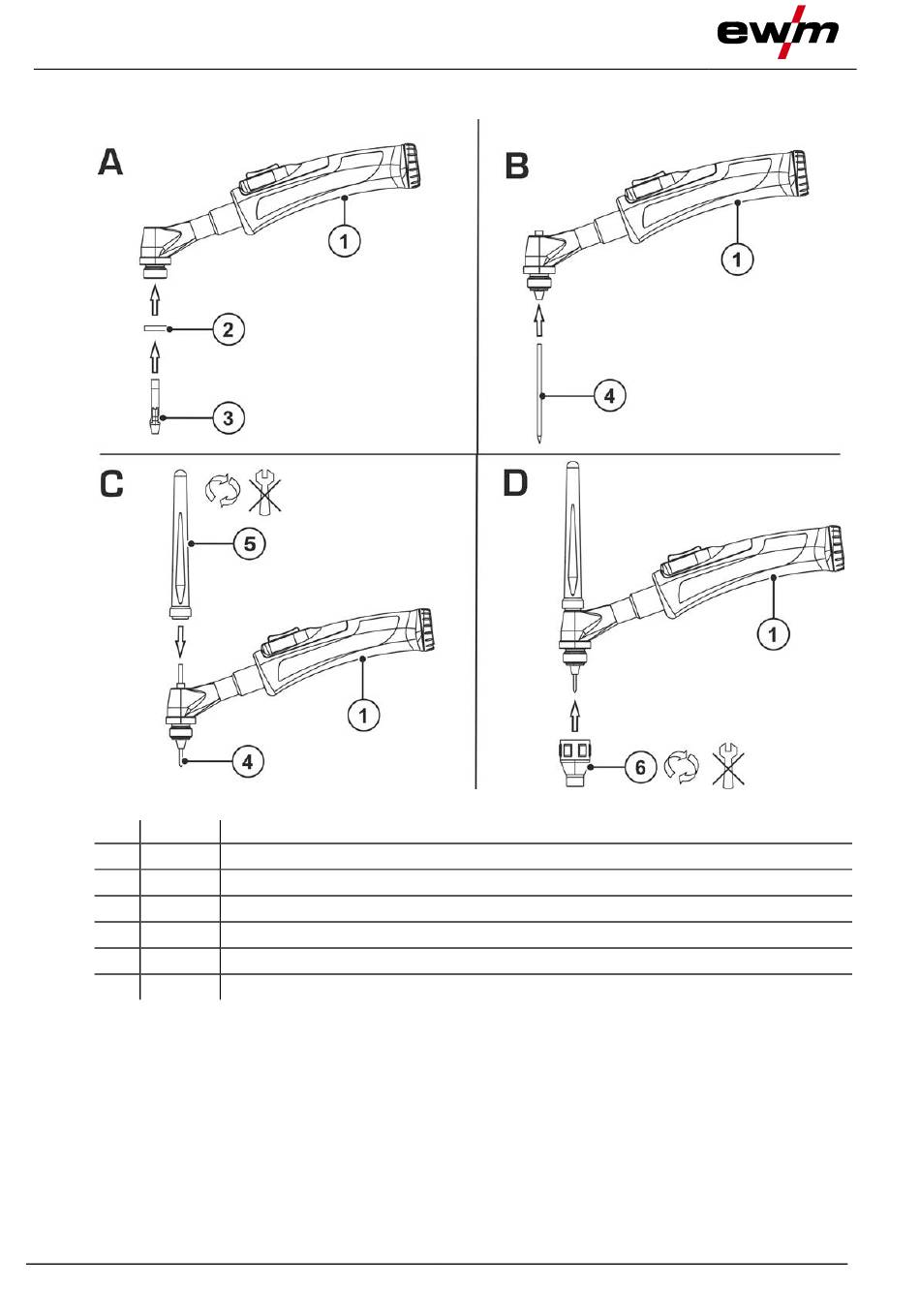

• Isolator von unten auf den Brennerkopf schieben.
• Spannhülsengehäuse von unten in Brennerkopf führen.
• Elektrode mit der stumpfen Seite von unten in den Brenner einführen.
• Brennerkappe aufschrauben.
• Gasdüse per Hand aufschrauben.
• Brennerkappe leicht wieder lösen, Elektrode richtig positionieren und Brennerkappe wieder mit der
Hand anziehen.
20
Beschreibung 0
Handgriff
Isolator
Spannhülse
Elektrode
Brennerkappe
Gasdüse
Abbildung 5-2
099-011623-EW500
11.01.2022
