Aufbau und Funktion
Funktionsbeschreibung
Ist das Gasdrehventil geöffnet, fließt permanent Schutzgas aus dem Schweißbrenner (keine
Regelung über separates Gasventil). Das Drehventil muss vor jedem Schweißvorgang geöffnet
bzw. nach dem Schweißvorgang wieder geschlossen werden.
5.5.2.3

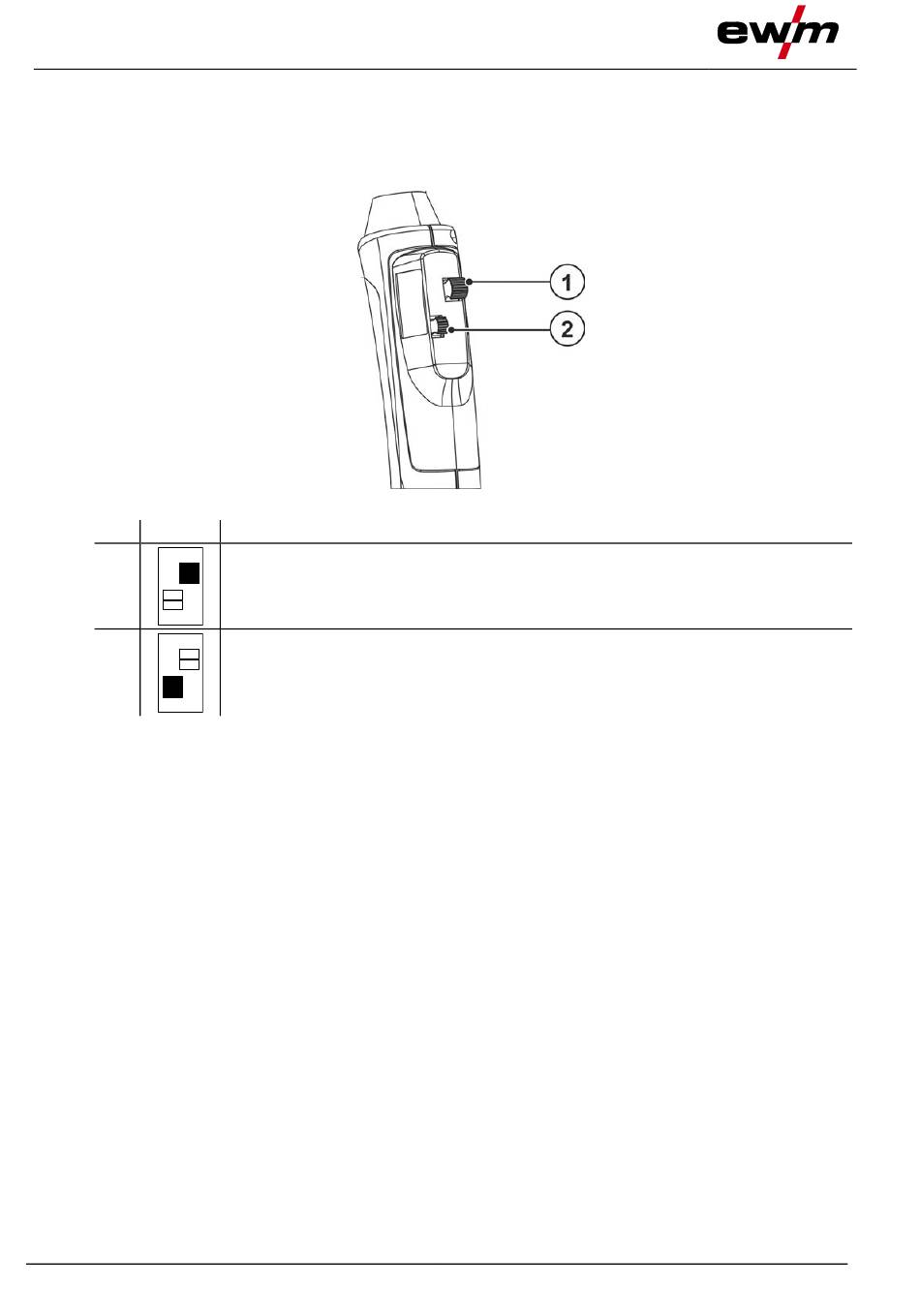

WIG-Up/Down-Brenner

Pos. Symbol
1
2
WIG-Up/Down-Brenner sind mit zwei Brennertastern ausgerüstet. Über die Taster kann
• der Schweißstrom ein- und ausgeschaltet,
• durch Tippen auf einen Absenkstrom verringert,
• der Schweißstrom während dem Schweißvorgang stufenlos erhöht (Up-Funktion) oder
• stufenlos verringert (Down-Funktion) werden.
Tipp-Funktion: Kurzes Antippen des Brennertasters um eine Funktionsänderung herbeizuführen. Der ein-
gestellte Brennermodus bestimmt die Funktionsweise.
22
Beschreibung 0
Brennertaster
Schweißstrom EIN/AUS
Brennertaster
Up/Down - Funktion
Abbildung 5-5
