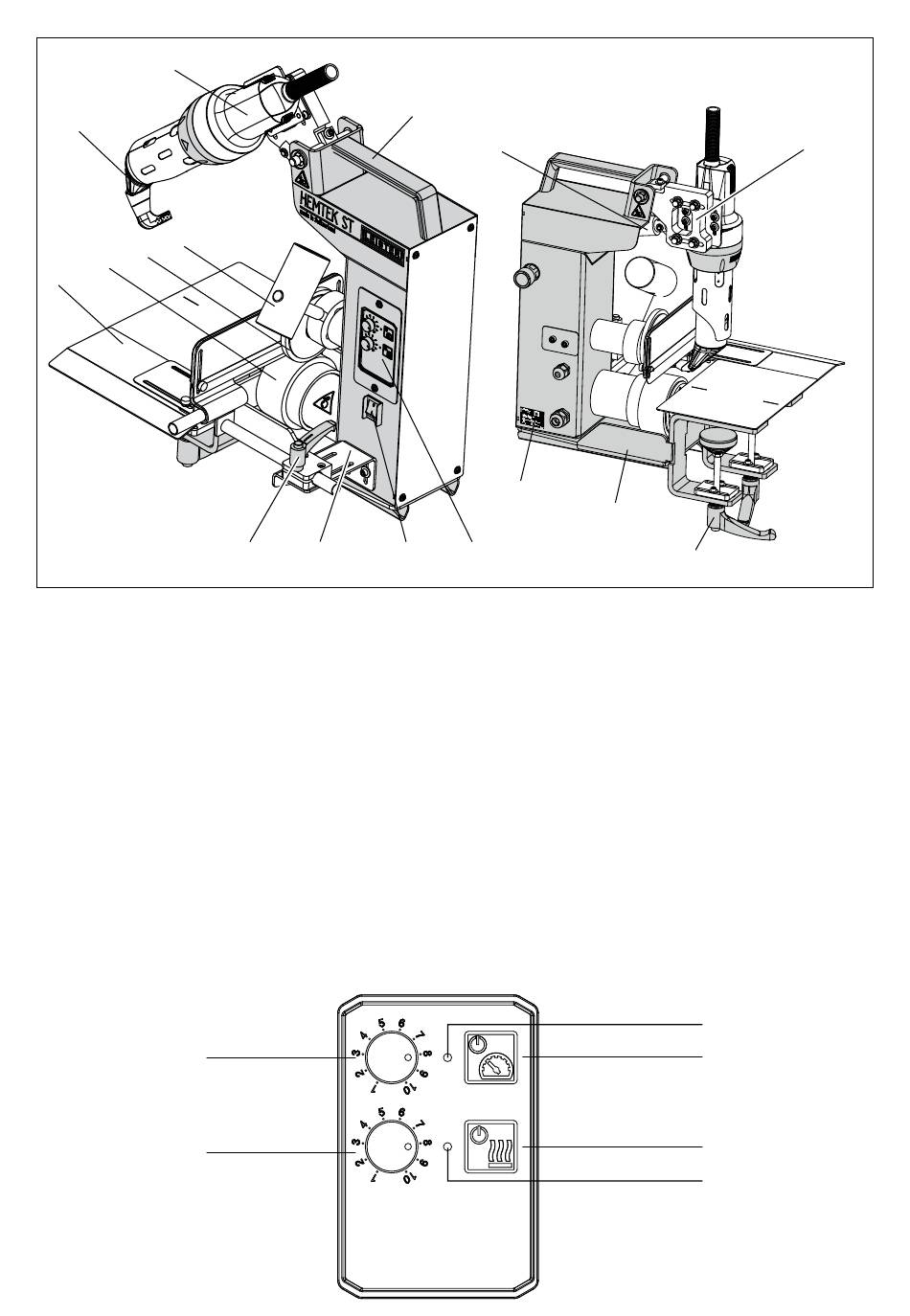

HEMTEK K-ST
1
16
15
14
13
12
1. Heissluftgebläse
2. Traggriff
3. Elektro Hubzylinder
4. Fixiereinheit Heissluftgebläse
5. Klemmhebel für Tischbefestigungsfüsse
6. Tischbefestigung
7. Typenschild mit Typenbezeichnung &
Serienkennzeichnung
8. Bedienfeld
9. Hauptschalter
10. Guide Befestigungskonsole
11. Klemmhebel und Fixiereinheit für Guide
12. Double-Flap-Kederguide
Abb. 1 Bedienfeld (8) K-ST
8
11
10
17
20
2
3
7
9
8
13. Antriebsrad
14. Andrückrad
15. Verstellbares Gewicht
16. Flap-Keder-Düse
17. Potentiometer Geschwindigkeit
18. Status LED Antrieb
19. Schweissen Start / Stopp (identisch Fusspedal)
20. Potentiometer Temperatur
21. Status LED Heizung / Abkühlung
22. Heizung ein / aus
6
5
18
19
22
21
4
