BEDIENUNGSANLEITUNG
D

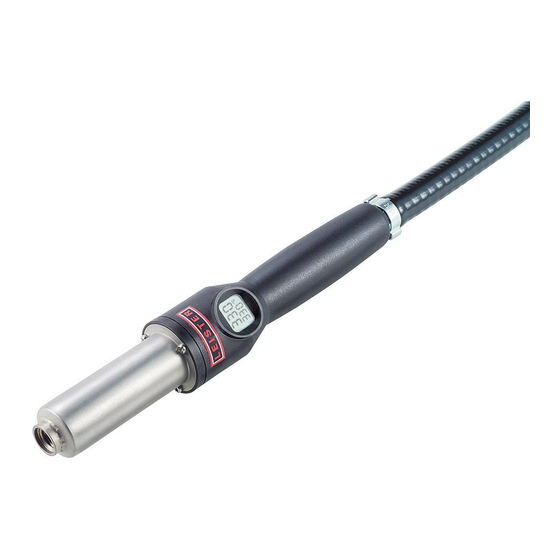

LEISTER Welding-Pen R
Heissluft-Gerät
Bedienungsanleitung vor Inbetriebnahme aufmerksam
lesen und zur weiteren Verfügung aufbewahren.
ANWENDUNG
LEISTER Welding-Pen R ist ein für den Dauerbetrieb ausgelegtes Heissluftgerät. Durch
die ergonomische Form und das leichte Gewicht ist das Gerät speziell für den
Apparate- und Lüftungsbau geeignet.
Das luftgekühlte Heizelementrohr und die aufgeschraubte LEISTER-Ziehdüse
mit integriertem Heftschnabel machen das Gerät zum effizienten Werkzeug
des Kunststoffschweissers.
• Schweissen von thermoplastischen Kunststoffen sowie auch einzelnen Elasto-
plasten in Form von Platten, Rohren, Profilen, Schäumen, Fliessen, und Bahnen.
• Folgende Verfahren sind möglich:
Draht- und Schmelzschweissen mittels LEISTER-Düsen.
• Heissluft-Schweissgerät Welding-Pen R wird mit Fremdluft (LEISTER-Gebläse oder
Druckluft) betrieben.
• Digital-Anzeige von Temperatur
SOLL- und IST-Wert
• Temperatur stufenlos regelbar
• Heizelementschutz
• Gekühltes Schutzrohr
LEISTER Process Technologies, Riedstrasse, CH-6060 Sarnen / Schweiz
Tel. + 41- 41 662 74 74 Fax + 41- 41 662 74 16
www.leister.com
sales@leister.com
1
®
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Leister Welding-Pen R
Inhaltszusammenfassung für Leister Welding-Pen R
- Seite 1 Bedienungsanleitung vor Inbetriebnahme aufmerksam lesen und zur weiteren Verfügung aufbewahren. ANWENDUNG LEISTER Welding-Pen R ist ein für den Dauerbetrieb ausgelegtes Heissluftgerät. Durch die ergonomische Form und das leichte Gewicht ist das Gerät speziell für den Apparate- und Lüftungsbau geeignet. Das luftgekühlte Heizelementrohr und die aufgeschraubte LEISTER-Ziehdüse mit integriertem Heftschnabel machen das Gerät zum effizienten Werkzeug...
-
Seite 2: Technische Daten
WARNUNG Lebensgefahr beim Öffnen des Gerätes, da spannungs- führende Komponenten und Anschlüsse freigelegt werden. Vor dem Öffnen des Gerätes Netzstecker aus der Steck- dose ziehen. Feuer- und Explosionsgefahr bei unsachgemässem Ge- brauch von Heissluftgeräten, besonders in der Nähe von brennbaren Materialien und explosiven Gasen. Verbrennungsgefahr ! Heizelementrohr und Düse nicht in heissem Zustand berühren. -
Seite 3: Bedienung
BEDIENUNG Welding-Pen R Gerätebeschreibung 7. Schlauchanschluss G 1/4” für 1. Luftgekühltes Heizelementrohr Luftquelle 2. Drehknopf für 8. Kabelverschraubung M16 × 1.5 für Temperatureinstellung Netzanschluss 3. Handgriff 9. Netzanschlussleitung 4. Schlauchbride 10. Digitale-Anzeige von Temperatur 5. Luftschlauch SOLL- und IST Wert 6. -
Seite 4: Betrieb
Welding-Pen R LUFTVERSORGUNG Gebläse: • Bei staubhaltiger Ansaugluft muss ein Luftfilter am Gebläse verwendet werden. • Die Luftmenge kann mit einem LEISTER-Luftmengenregler am Gebläse eingestellt werden. Druckluft: • Bei Verwendung von Druckluft muss ein Druckreduzierventil sowie ein Öl- und Wasserabscheider vorgeschaltet sein. -
Seite 5: Ist-Wert Soll-Wert
5 Sekunden vom Netz trennen (automatischer Reset der Elektronik). • Gerät abkühlen lassen. • Schlauchverbindung, Luftdurchfluss, Luftmenge und Stromversorgung überprüfen. • Gerät wieder am Netz anschliessen. Ist das Gerät nicht wieder funktionsbereit, LEISTER Service-Stelle kontaktieren und Fehlermeldung angeben. ACHTUNG: Gerät nie ohne Luft betreiben! Funktion Heizelementschutz Welding-Pen R •... -
Seite 6: Wartung
GARANTIE UND HAFTUNG • Garantieleistung und Haftung erfolgen gemäss Garantieschein sowie den jeweils gültigen allgemeinen Geschäfts- und Lieferbedingungen. • LEISTER Process Technologies lehnt jegliche Garantie für Geräte ab, die nicht im Original-Zustand sind. Keinesfalls dürfen LEISTER-Geräte umgebaut oder verän- dert werden. - Seite 7 ® LEISTER Process Technologies, Riedstrasse, CH-6060 Sarnen / Schweiz www.leister.com sales@leister.com Tel. + 41 41 662 74 74 Fax + 41 41 662 74 16...
- Seite 8 ® LEISTER Process Technologies, Riedstrasse, CH-6060 Sarnen / Schweiz www.leister.com sales@leister.com Tel. + 41 41 662 74 74 Fax + 41 41 662 74 16...
