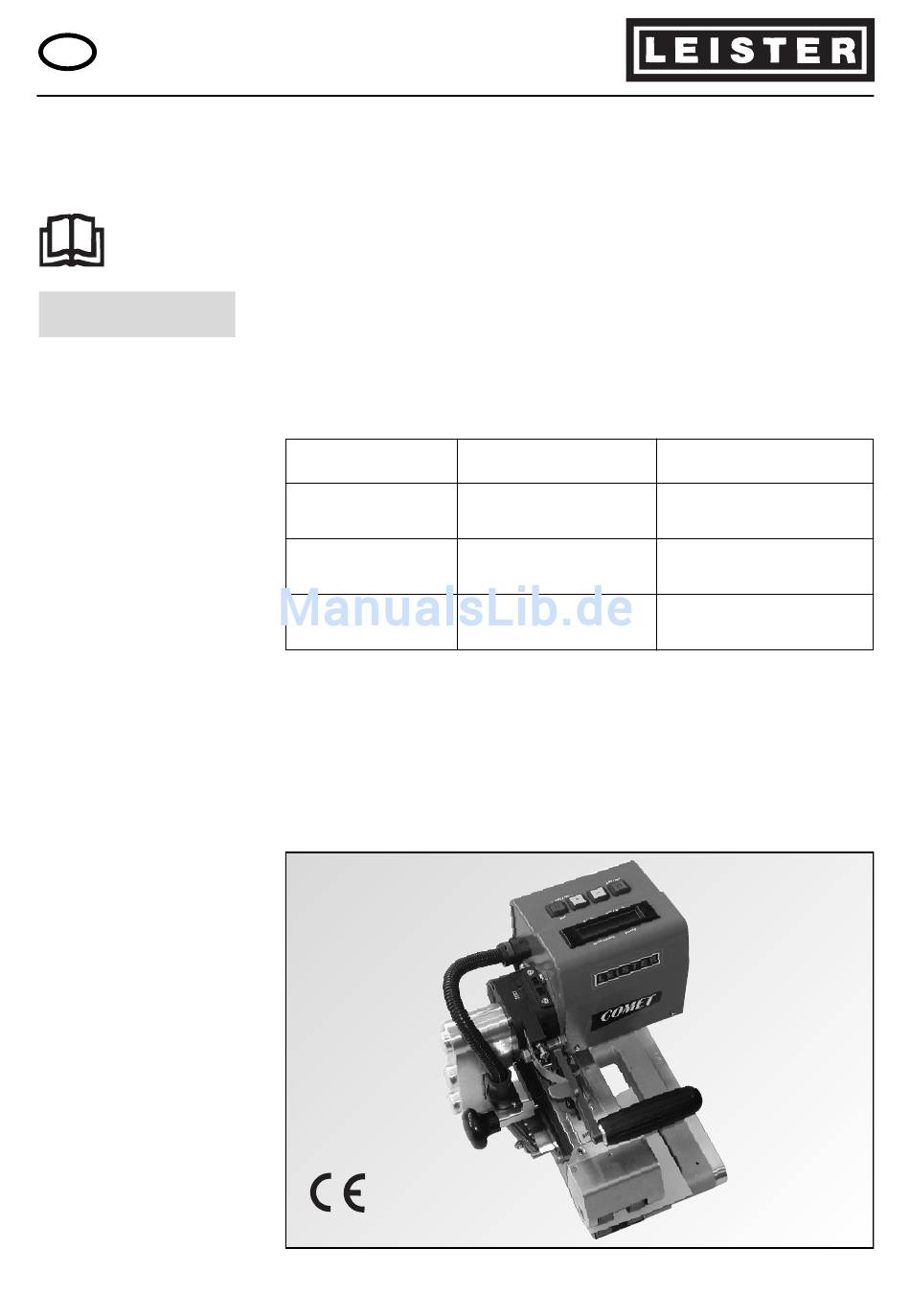

BEDIENUNGSANLEITUNG
D
LEISTER Comet
Heizkeil-Schweissautomat
Bedienungsanleitung vor Inbetriebnahme aufmerksam
lesen und zur weiteren Verfügung aufbewahren.
ANWENDUNG

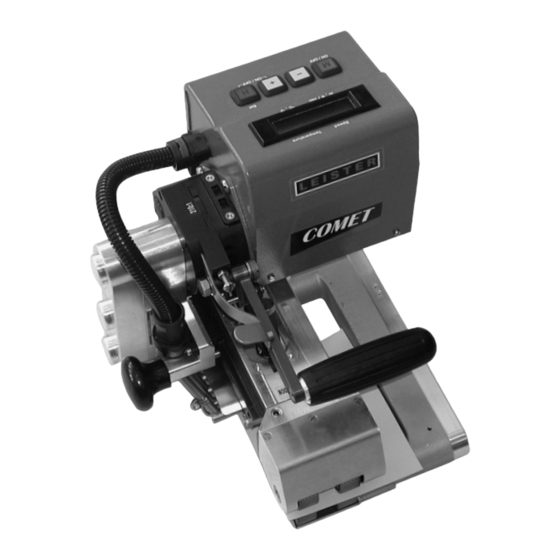

Der LEISTER Comet ist ein Heizkeil-Schweissautomat zum Überlappschweissen
und Konfektionieren von Folien und Dichtungsbahnen im Tunnel sowie Erd- und
Wasserbau.
Bemerkung:
Für das Verschweissen
von Materialien aus
PVC muss ein Spezial-
keil verwendet werden.
• Überlappung
• Nahtform
LEISTER Process Technologies, Riedstrasse, CH-6060 Sarnen / Schweiz
Tel. + 41 41 662 74 74 Fax + 41 41 662 74 16
Keillänge
70 mm
50 mm
20 mm
max. 125 mm
Es werden Schweissnähte gemäss DVS 2225 Teil I und
BAM hergestellt. Andere Abmessungen nach Bedarf
möglich
DVS: Deutscher Verband für Schweisstechnik
BAM: Bundesanstalt für Material-Forschung und -Prüfung, Berlin
Materialart
PE - HD, PP,
PE - LD, ...
PE - HD, PP,
PE - LD, ...
PE - HD, PVC-P,
PE - LD, ...
www.leister.com
Materialstärke
1,5 – 2,0 mm
2,0 – 3,0 mm
0,5 – 1,5 mm
1,0 – 2,0 mm
0,5 – 1,0 mm
