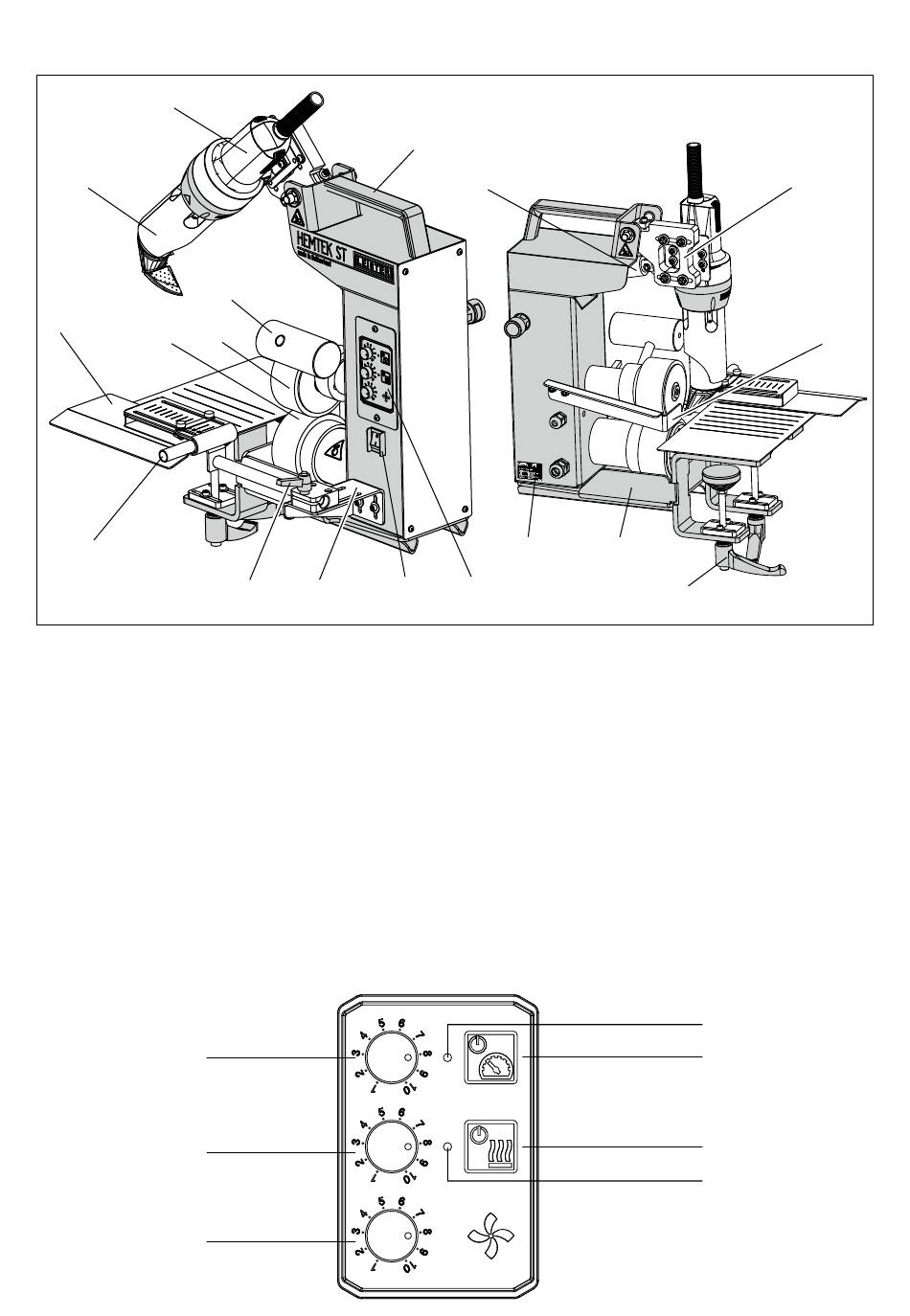

4.3 Übersicht Geräteteile
HEMTEK ST
1
18
14
16
15
13
1. Heissluftgebläse
2. Traggriff
3. Elektro Hubzylinder
4. Fixiereinheit Heissluftgebläse
5. Abstreifer
6. Klemmhebel für Tischbefestigungsfüsse
7. Tischbefestigung
8. Typenschild mit Typenbezeichnung &
Serienkennzeichnung
9. Bedienfeld
10. Hauptschalter
11. Guide Befestigungskonsole
12. Klemmhebel und Fixiereinheit für Guide
Abb. 1 Bedienfeld (9) ST
19
22
25
17
12
11
2
3
8
10
9
13. Silikonstopfen (entfernen für Keder Schweissung)
14. Saum, offenere Saum und Keder Guide
15. Antriebsrad
16. Andrückrad
17. Verstellbares Gewicht
18. Düse
19. Potentiometer Geschwindigkeit
20. Status LED Antrieb
21. Schweissen Start / Stopp (identisch Fusspedal)
22. Potentiometer Temperatur
23. Status LED Heizung / Abkühlung
24. Heizung ein / aus
25. Luftmenge
7
6
20
21
24
23
4
5
7
