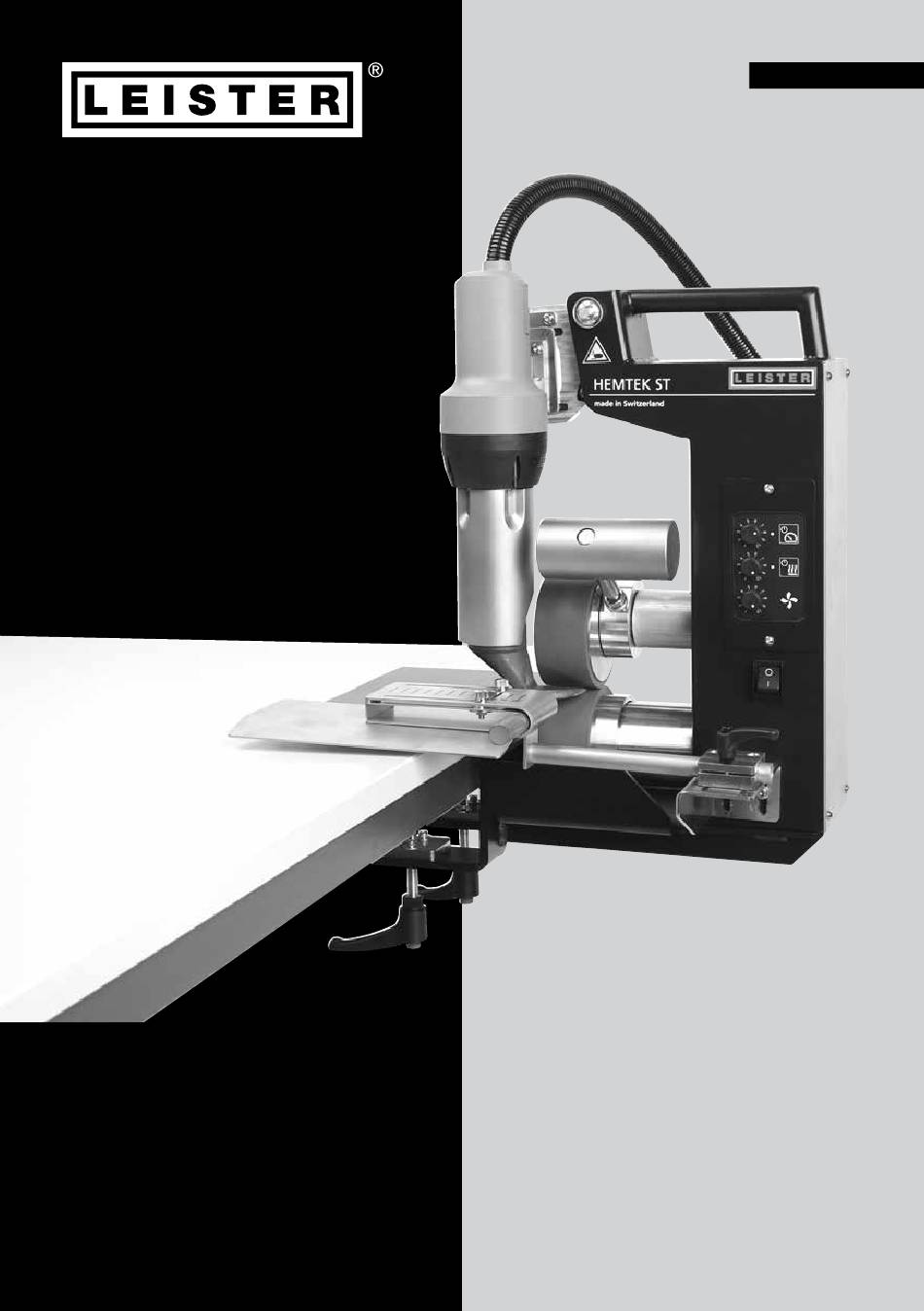

- Seite 1 Deutsch HEMTEK HEMTEK K-ST Leister Technologies AG Galileo-Strasse 10 6056 Kaegiswil Switzerland +41 41 662 74 74 leister@leister.com www.leister.com...
-
Seite 2: Inhaltsverzeichnis
6.6 Schweissung beenden 6.7 Gerät ausschalten / Wartung 7. Quick Reference Guide HEMTEK ST / K-ST 8. Warnmeldungen (HEMTEK ST / K-ST) 9. Häufige Fragen, Ursachen und Massnahmen (HEMTEK ST / K-ST) 10. Zubehör 11. Service und Reparatur 12. Schulung 13. -
Seite 3: Wichtige Sicherheitshinweise

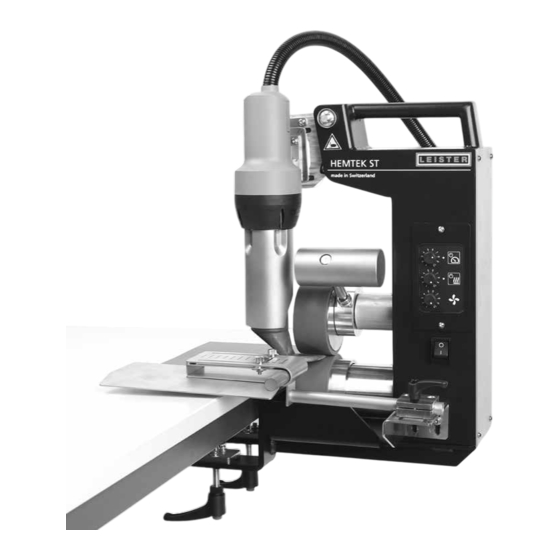

Geben Sie das Gerät nur mit Bedienungsanleitung an andere Personen weiter. HEMTEK ST / K-ST Schweissautomat Mehr Informationen über die HEMTEK ST / K-ST finden Sie auf www.leister.com 1. Wichtige Sicherheitshinweise Neben den sicherheitstechnischen Hinweisen in den einzelnen Kapiteln dieser Bedienungsanleitung sind die nachfolgenden Bestimmungen jederzeit strikt zu beachten. -
Seite 4: Bestimmungsgemässe Verwendung
1.1 Bestimmungsgemässe Verwendung Die HEMTEK ST / K-ST ist für den professionellen Einsatz in Gebäuden zum Verschweissen von Planen ausgelegt. Verwenden Sie ausschliesslich original Leister Ersatzteile und Zubehör, da andernfalls keine Gewährleistungs- oder Garantieansprüche geltend gemacht werden können. -
Seite 5: Technische Daten
3. Transport Beachten Sie die national geltenden Vorschriften zum Tragen oder Heben von Lasten! Das Gewicht Ihrer HEMTEK ST / K-ST exklusive Tischbefestigung beträgt 20 kg. Für den Transport mit der Tischbefestigung werden zwei Personen benötigt. Lassen Sie das Heissluftgebläse (1) vor dem Transport unbedingt ausreichend abkühlen. -
Seite 6: Ihre Hemtek St / K-St
Die Typenbezeichnung und die Serienkennzeichnung sind auf dem Typenschild (8) Ihres Geräts angebracht. Übertragen Sie diese Angaben in Ihre Bedienungsanleitung und beziehen Sie sich bei Anfragen an unsere Vertretung oder autorisierte Leister Service-Stelle immer auf diese Angaben. Typ: ................................. Serien-Nr.: ............................... -
Seite 7: Übersicht Geräteteile
4.3 Übersicht Geräteteile HEMTEK ST 1. Heissluftgebläse 13. Silikonstopfen (entfernen für Keder Schweissung) 2. Traggriff 14. Saum, offenere Saum und Keder Guide 3. Elektro Hubzylinder 15. Antriebsrad 4. Fixiereinheit Heissluftgebläse 16. Andrückrad 5. Abstreifer 17. Verstellbares Gewicht 6. Klemmhebel für Tischbefestigungsfüsse 18. - Seite 8 HEMTEK K-ST 1. Heissluftgebläse 13. Antriebsrad 2. Traggriff 14. Andrückrad 3. Elektro Hubzylinder 15. Verstellbares Gewicht 4. Fixiereinheit Heissluftgebläse 16. Flap-Keder-Düse 5. Klemmhebel für Tischbefestigungsfüsse 17. Potentiometer Geschwindigkeit 6. Tischbefestigung 18. Status LED Antrieb 7. Typenschild mit Typenbezeichnung & 19. Schweissen Start / Stopp (identisch Fusspedal) Serienkennzeichnung 20.
-
Seite 9: Einstellungen An Der Hemtek St / K-St
5. Einstellungen an der HEMTEK ST / K-ST 5.1 Einstellen und Montage Tischbefestigung Benützen Sie das Gerät nur auf stabilen Tischen oder Werkbänken, welche die Last tragen können ohne umzukippen. Für den Transport des Automaten werden zwei Personen benötigt. Tischbefestigung einstellen Klemmfüsse können mittels beider Inbus-... -
Seite 10: Einstellen Guide
• Gravur auf Einschubrohr ist von links nach rechts für die Grundeinstellung 40, 30, 20 mm Düse (nur vollflächig verschweissten Saum). 5.3 Wärmeschutz Silikonstopfen (nur HEMTEK ST) Das Kederführungsrohr wird nur für die Ver- schweissung von Keder verwendet. Bei Säu- men und offenen Säumen wird dieses Rohr... -
Seite 11: Einstellen Des Andruckgewichts
150 N. 5.5 Schweissdüse Verbrennungsgefahr! Heizelementrohr und Düse nicht im heissen Zustand berühren. Das Gerät stets zuerst abkühlen lassen! Nachfolgend die Grundeinstellung der Schweissdüsen Ihrer HEMTEK ST. A 26 mm Abstand zu Antriebsachse 2 mm Überhang Düse 1 mm Höhenversatz Nachfolgend die Grundeinstellung der Schweissdüsen Ihrer HEMTEK K-ST. - Seite 12 Mass (A) Einstellen (1 × Inbusschraube) und gleich- mässig mit Linear-Antrieb verschieben. Mass (B) Einstellen (4 × 6-kant Mutter) Mass (C) Einstellen (4 × Inbusschrauben) 4 x Kombi-Torxschrauben Parallel Antriebsrad zu Düsenschuh 2 x Inbusschrauben + 4 x 6-kant-Mutter (von Mass B) waagrecht Zur Kontrolle die Düse im kalten Zustand mehrmals ein- und ausfahren und eventuelle Feineinstellung durchführen.
-
Seite 13: Inbetriebnahme Ihrer Hemtek St / K-St
6. Inbetriebnahme Ihrer HEMTEK ST / K-ST 6.1 Arbeitsumgebung und Sicherheit Der Heissluftschweissautomat darf nur in gut belüfteten Räumen eingesetzt werden. Setzen Sie den Heissluftschweissautomaten niemals in explosionsgefährdeter oder leicht entzünd- barer Umgebung ein und halten Sie stets Abstand zu brennbaren Materialien oder explosiven Gasen! Lesen Sie das Material-Sicherheits-Datenblatt des Materialherstellers und befolgen Sie dessen An- weisungen. -
Seite 14: Gerät Starten
6.4 Gerät starten Verbrennungsgefahr! Heizelementrohr, Düse und Komponenten in unmittelbarer Nähe der Düse nicht im heissen Zustand berühren. Das Gerät stets zuerst abkühlen lassen! Heissluftstrahl nicht auf Personen oder Tiere richten! • Wenn Sie Arbeitsumgebung und den Heissluftschweissautomaten gemäss Beschreibung vorbereitet haben, schliessen Sie den Heissluftschweissautomaten an die Netzspannung an. -
Seite 15: Schweissung Beenden
6.6 Schweissung beenden Nach der Schweissung betätigen Sie das Fusspedal oder den Drucktaster. Das Heissluftgebläse (1) fährt aus und der Antrieb stoppt dann automatisch. 6.7 Gerät ausschalten / Wartung • Schalten Sie die Heizung mit der Direkttaste Heizung (24) aus, damit die Schweissdüse (18) abkühlt. •... -
Seite 16: Quick Reference Guide Hemtek St / K-St
7. Quick Reference Guide HEMTEK ST / K-ST Klemmgefahr! Beim Ein- und Ausschwenken des Heissluftgeblä- HEMTEK ST / K-ST Quick Guide ses besteht bei der Kippmechanik Klemmgefahr! Einzugsgefahr! Im Betrieb besteht bei der Antriebsrolle Einzugsgefahr! Verbrennungsgefahr! Heizelementrohr, Düse und Komponenten in unmit- telbarer Nähe der Düse nicht im heissen Zustand... -
Seite 17: Häufige Fragen, Ursachen Und Massnahmen (Hemtek St / K-St)
• Guide (14) falsch eingestellt (siehe Kap. 5.2 Einstellen Guide). • Schweissdüse (18) falsch eingestellt (siehe Kap. 5.5 Schweissdüse). • Tischbefestigung (7) nicht parallel zu HEMTEK ST / K-ST (siehe Kap. 5.1 Einstellen und Montage Tischbefes- tigung) • Material gut von Hand führen. -
Seite 18: Konformitätserklärung
13. Konformitätserklärung Leister Technologies AG, Galileo-Strasse 10, CH-6056 Kägiswil/Schweiz bestätigt, dass diese Produkte in der von uns in Verkehr gebrachten Ausführungen die Anforderungen der folgenden EG-Richtlinien erfüllen. Richtlinien: 2006/42/EG, 2014/30/EU, 2011/65/EU Harmonisierte Normen: EN ISO 12100, EN 55014-1, EN 55014-2, EN 61000-6-2, EN 61000-3-2, EN 61000-3-3, EN 62233, EN 60335-1, EN 60335-2-45, EN IEC 63000 Kaegiswil, 14.04.2021... -
Seite 19: Gewährleistung
Gewährleistung ausgeschlossen. • Heizelemente sind von der Gewährleistung oder Garantie ausgeschlossen. • Keine Garantie- oder Gewährleistungsansprüche bestehen bei Geräten, die vom Käufer umgebaut oder verändert wurden oder bei Verwendung von nicht originalen Leister-Zubehörteilen. Verkaufs- und Servicecenter Leister Technologies AG...
