2 | Produktbeschreibung

2.3.11 Sperrgassystem

2.3.12 Ölniveauschalter

2.3.13 Abgasdrucksensor

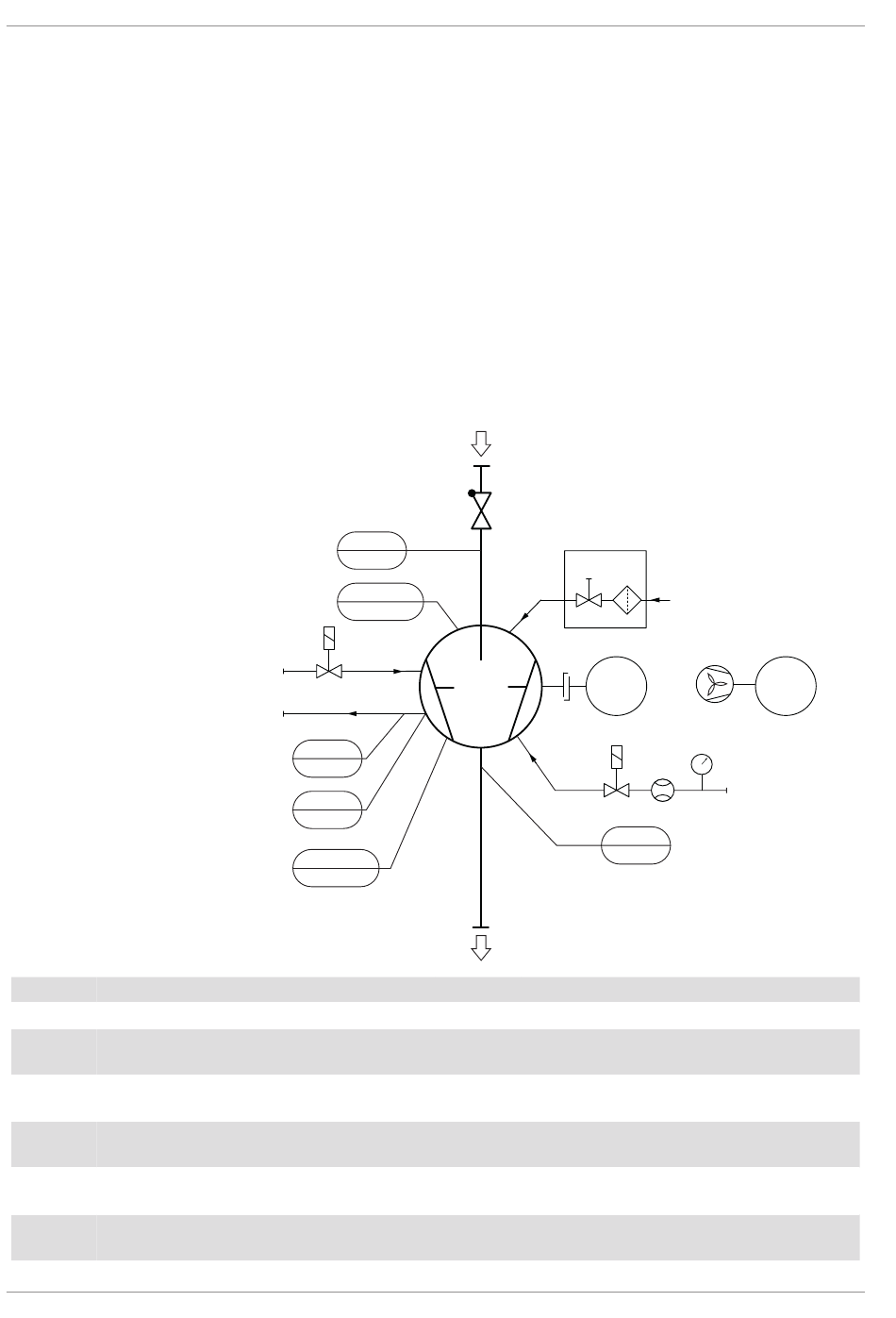

2.4 R&I Fließschema
BGV Sperrgasmagnetventil
CPL Kupplung
IN Sauganschluss
LS2 Niveauschalter „Alarm/Auslösen"
(Ölniveau Saugseite)
MOT2 Motor (Aktive Systemkühlung)
OUT Abluftanschluss
PSA2 Drucktransmitter
(Abgasdruck vor dem Schalldämpfer)
10 / 80
Das Sperrgassystem ermöglicht die Zufuhr von Druckluft oder Stickstoff in die motorseiti-
gen Wellendichtungen, um die Dichtwirkung zu erhöhen.
Die Maschine ist mit zwei Ölniveauschaltern ausgestattet, um den Ölstand auf der Mo-
tor- und Saugseite zu überwachen.
Die Maschine ist mit einem Sensor für den Abgasdruck ausgestattet, um den Gegen-
druck am Abluftanschluss zu überwachen.
PSA1
P
inlet gas
LS2
low oil level inlet side
alarm (trip)
Cooling
Water
G1/2"
WV
G1/2"
WSA
Water Flow
Sensor
TSA
Pump Temperature
T °C
LS1
low oil level motor side
alarm (trip)
IN
ISO DN100/G3"
NRV
GB
M
VP
CPL
MOT1
BGV
P
ISO DN100/G3"
OUT
CF Kühllüfter
GB Gasballastventil
LS1 Niveauschalter „Alarm/Auslösen"
(Ölniveau Motorseite)
MOT1 Motor (Pumpenantrieb)
NRV Rückschlagventil
(fungiert nicht als Absperrventil)
PSA1 Drucktransmitter
(Ansaug-Gasdruck)
TSA Widerstandsthermometer
(Vakuumpumpen-Sicherheitstemperatur)
Instruction Manual COBRA NX 0950 A PLUS_DE_de
Air
M
CF
MOT2
G3/8"
Air
PSA2
exhaust gas
