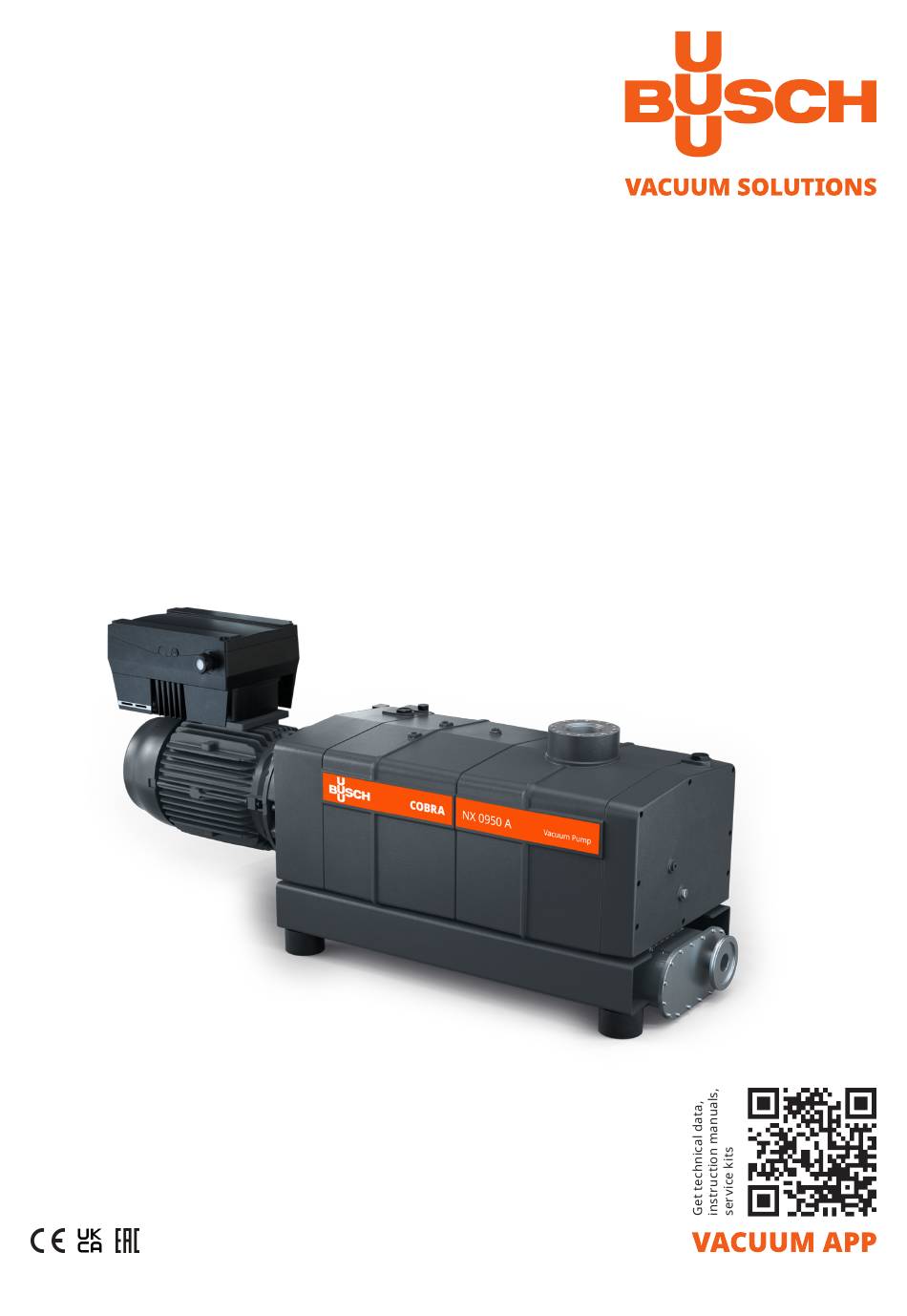

- Seite 1 COBRA Trockene Schrauben-Vakuumpumpen NX 0950 A Wassergekühlte Ausführung (WCV) Betriebsanleitung 0870222540 | -0003_de | Originalanleitungen 23.11.2022...
-
Seite 2: Inhaltsverzeichnis
Wartung ................................Wartungsplan ..............................Kontrolle des Ölniveaus............................Reinigung des Saugsiebs ........................... Reinigung des Gasballastfilters (optional) ....................... Ölwechsel ................................Instandsetzung ..............................Außerbetriebnahme ............................10.1 Zerlegung und Entsorgung..........................Ersatzteile ................................Störungsbehebung .............................. 2 | 48 Instruction Manual COBRA NX 0950 A WCV_DE_de... - Seite 3 Inhaltsverzeichnis Technische Daten..............................Öl .................................... EU-Konformitätserklärung ..........................UK-Konformitätserklärung ..........................Instruction Manual COBRA NX 0950 A WCV_DE_de 3 | 48...
-
Seite 4: Sicherheit
Sicherheit Lesen Sie vor der Inbetriebnahme der Maschine die vorliegende Betriebsanleitung sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihre Busch-Vertretung. Nachdem Sie diese Betriebsanleitung sorgfältig durchgelesen haben, bewahren Sie sie auf, um zu einem späteren Zeitpunkt ggf. nachschlagen zu können. -
Seite 5: Produktbeschreibung
Sauganschluss (Einlass) Abluftanschluss (Auslass) Sperrgasanschluss Sperrgas-Durchflussmessgerät Sperrgas-Druckmessgerät Sperrgas-Druckregler Kondensatablass Kühlwasser-Ablassschraube Kühlwassereinlass Kühlwasserauslass Augenschraube Gasballastventil Gasballast-Schalldämpfer Saugsieb Magnetstopfen Typenschild Ölablassschraube Öleinfüllschraube Ölschauglas Stopfen für manuelles Drehen der Rotoren Schalldämpfer Temperaturschalter Variabler Drehzahlantrieb Instruction Manual COBRA NX 0950 A WCV_DE_de 5 | 48... -
Seite 6: Funktionsprinzip
Gasen konzipiert. Die Beförderung anderer Medien führt zu einer erhöhten thermischen und/oder mechanischen Be- lastung der Maschine und darf nur nach Rücksprache mit Busch erfolgen. Die Maschine ist für den Betrieb in nicht-explosionsgefährdeten Umgebungen ausgelegt. Die Maschine ist in der Lage, Enddrücke aufrechtzuerhalten, siehe Technische Daten. -
Seite 7: Ein-/Ausschalter
● Prüfen Sie, ob die Prozessgase mit folgenden Werkstoffen kompatibel sind: - Grauguss - Stahl - Fluorelastomer (FKM/FPM) ● Wenden Sie sich im Zweifelsfall an Ihre Kontaktperson von Busch. Ein-/Ausschalter Die Maschine ist mit einem variablen Drehzahlantrieb ausgestattet. Technische Standardeigenschaften 2.4.1... -
Seite 8: Einlassfilter
2 | Produktbeschreibung 2.5.4 Einlassfilter Der Ansaugfilter schützt die Maschine vor Staub und anderen Feststoffen im Prozessgas. Der Ein- lassfilter ist mit einem Papier oder Polyester erhältlich. Beschreibung Anschlussgröße: G3' 8 | 48 Instruction Manual COBRA NX 0950 A WCV_DE_de... -
Seite 9: Rückschlagventil Am Einlass
Rückschlagventil am Einlass versehen werden. Das Rückschlagventil am Einlass verhindert auch die schnelle Entlüftung des angeschlossenen Vaku- umsystems. Das Rückschlagventil am Einlass kann auch mit einem Drucksensor versehen werden (weitere Infor- mationen erhalten Sie von Ihrer lokalen Busch Vertretung). Beschreibung Anschlussgröße: G3' Anschlussgröße: G1/2... -
Seite 10: Transport
● Angaben zum Maschinengewicht finden Sie im Kapitel Technische Daten oder auf dem Typen- schild (NP). ● Die Ringschraube(n) (EB) muss in einwandfreiem Zustand, vollständig eingeschraubt und hand- fest angezogen sein. 10 | 48 Instruction Manual COBRA NX 0950 A WCV_DE_de... - Seite 11 ● Außerdem müssen die einzelnen Gurte gleich lang sein. Beschreibung Mindestlänge 400 mm Mindestlänge 400 mm ● Prüfen Sie die Maschine auf Transportschäden. Falls die Maschine auf einer Bodenplatte befestigt ist: ● Entfernen Sie die Maschine von der Bodenplatte. Instruction Manual COBRA NX 0950 A WCV_DE_de 11 | 48...
-
Seite 12: Lagerung
● Umwickeln Sie die Maschine mit einer korrosionshemmenden Folie. ● Lagern Sie die Maschine in einem geschützten, trockenen und staubfreien Raum, vorzugsweise in der Originalverpackung und bei einer Temperatur zwischen 5 ... 55 °C. 12 | 48 Instruction Manual COBRA NX 0950 A WCV_DE_de... -
Seite 13: Installation
[➔ 16] erfüllt werden. Wenn die Maschine höher als 1000 Meter über NN installiert wird: ● Wenden Sie sich an eine Kontaktperson von Busch. Der Motor muss in der Leistung beschränkt oder die Umgebungstemperatur begrenzt werden. Instruction Manual COBRA NX 0950 A WCV_DE_de... -
Seite 14: Anschlussleitungen/-Rohre
– G3 – ISO DN100, DIN 28404 Wenn die Maschine als Teil eines Vakuumsystems eingesetzt wird: ● Busch empfiehlt den Einbau eines Absperrventils, damit die Maschine nicht rückwärts laufen kann. 14 | 48 Instruction Manual COBRA NX 0950 A WCV_DE_de... -
Seite 15: Ablaufanschluss
– ISO DN100, DIN 28404, senkrecht (ohne Auslasskrümmer) Am Schalldämpfer-Abluftanschluss (SI) (optional): – ISO DN100, DIN 28404, waagerecht ● Vergewissern Sie sich, dass der Gegendruck am Abluftanschluss (OUT) den maximal zulässigen Auslassdruck nicht überschreitet, siehe Technical Data. Instruction Manual COBRA NX 0950 A WCV_DE_de 15 | 48... -
Seite 16: Kühlwasseranschluss
7 ... 8 Partikelgröße µm < 200 Chlor mg/l < 100 Elektrische Leitfähigkeit µS/cm ≤ 100 Freies Chlor mg/l < 0,3 Werkstoffe im Kontakt mit Kühlwasser Edelstahl und Grauguss 16 | 48 Instruction Manual COBRA NX 0950 A WCV_DE_de... -
Seite 17: Anschluss Für Das Sperrgassystem (Optional)
1 mg/l (ppm) = 0,056 °dh (deutsche Grad) = 0,07 °e (englische Grad) = 0,1 °fH (französische Grad) 5.2.4 Anschluss für das Sperrgassystem (optional) Beschreibung Sperrgasanschluss Durchflussmessgerät Manometer Druckregulierventil ● Sperrgasanschluss (BGC) an die Gasversorgung anschließen. Anschlussgröße: – G1/4, ISO 228-1 Instruction Manual COBRA NX 0950 A WCV_DE_de 17 | 48... -
Seite 18: Auffüllen Mit Öl
Verwenden Sie ein geeignetes Öl. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. Effizienzverlust! ● Nur von Busch freigegebene und empfohlene Öle verwenden. Informationen zum Öltyp und zum Fassungsvermögen für Öl finden Sie unter Technische Daten und Öl [➔ 42]. - Seite 19 Oil type see nameplate Change interval see instruction manual Wenn kein Aufkleber vorhanden ist (Art.-Nr. 0565 568 959) an der Maschine: ● Bestellen Sie einen Aufkleber bei Ihrer Kontaktperson von Busch. Instruction Manual COBRA NX 0950 A WCV_DE_de 19 | 48...
-
Seite 20: Stromanschluss
Elektromagnetische Verträglichkeit. ● Stellen Sie sicher, dass der Motor der Maschine nicht durch elektrische oder elektromagnetische Impulse der Stromversorgung beeinträchtigt wird. Wenden Sie sich ggf. an Busch. ● Die EMV-Klasse der Maschine muss die Anforderungen Ihres Versorgungsnetzes erfüllen, bei Be- darf muss eine zusätzliche Entstörvorrichtung vorgesehen werden (für die EMV-Klasse der Ma-... -
Seite 21: Maschine Mit Variablem Drehzahlantrieb
● Wenn die Maschine mit einem Netzanschluss ausgestattet ist, muss eine Fehlerstrom-Schutzein- richtung installiert werden, um Personen im Falle eines Isolationsfehlers zu schützen. ● Busch empfiehlt, eine Fehlerstrom-Schutzeinrichtung vom Typ B zu installieren, die für die Elektroinstallation geeignet ist. Instruction Manual COBRA NX 0950 A WCV_DE_de... -
Seite 22: Stromanschluss Des Variablen Drehzahlantriebs
● Stellen Sie sicher, dass der Motor der Maschine nicht durch elektrische oder elektromagnetische Impulse der Stromversorgung beeinträchtigt wird. Wenden Sie sich ggf. an Busch. ● Nehmen Sie die Abdeckung des variablen Drehzahlantriebs ab. Die Abdeckung ist durch ein PE- Kabel mit den PE-Anschlüssen verbunden. -
Seite 23: Schaltplan Variabler Drehzahlantrieb (Vsd)
Die Maschine kann, sobald sie mit Strom versorgt wird, anlaufen. Risiko eines ungewollten Anlaufs! ● Stellen Sie sicher, dass das Anlaufen keine Gefahrensituation nach sich ziehen kann. Beschreibung Motor bereits verdrahtet PE anschließen L1, L2, L3 anschließen Instruction Manual COBRA NX 0950 A WCV_DE_de 23 | 48... -
Seite 24: Start/Stopp-Anschluss
● Diese Parameter können gemäß der einschlägigen Dokumentation zur Pumpensteuerung (Art.- Nr: 0870208958) geändert werden. Wenden Sie sich an Ihre örtliche Busch Agentur oder Ihre Busch Vertretung, um zu erfahren, ob es sich bei Ihrer Maschine um ein speziell nach Kundenan- forderung gebautes oder ein standardmäßiges Gerät handelt. -
Seite 25: Elektrischer Anschluss Von Überwachungsorganen
Gehen Sie folgendermaßen vor, wenn die Drehrichtung geändert werden muss: ● Vertauschen Sie zwei der Phasen des Motors. Elektrischer Anschluss von Überwachungsorganen HINWEIS Um möglichen Fehlalarmen vorzubeugen, empfiehlt Busch, im Steuersystem eine Verzöge- rung von mindestens 20 Sekunden zu konfigurieren. 6.6.1 Schaltplan für Temperaturschalter Teilenr.: 0651 563 762... -
Seite 26: Inbetriebnahme
● Führen Sie nach einigen Betriebsminuten eine Kontrolle des Ölniveaus [➔ 30] durch. Sobald die Maschine unter normalen Betriebsbedingungen läuft, gehen Sie folgendermaßen vor: ● Messen Sie die Motor-Stromstärke und notieren Sie sie zu Referenzzwecken für zukünftige Wartungsarbeiten und zur Fehlerbehebung. 26 | 48 Instruction Manual COBRA NX 0950 A WCV_DE_de... -
Seite 27: Förderung Von Kondensierbaren Dämpfen
Bei aufsteigenden Abgasrohren ist ein Kondensatabscheider (z. B. „Totleitung“) mit Ab- lass vorzusehen. ● Eine bestimmte Menge Wasserdampf innerhalb des Gasflusses wird toleriert. Wenden Sie sich an Busch, um Informationen zur Förderung anderer Dämpfe zu erhalten. Instruction Manual COBRA NX 0950 A WCV_DE_de 27 | 48... -
Seite 28: Wartung
Beachten Sie Folgendes, wenn die Maschine mit gefährlichem Material kontaminiert ist: ● Tragen Sie entsprechende persönliche Schutzausrüstung. ACHTUNG Heiße Oberfläche. Verletzungsgefahr durch Verbrennungen! ● Bevor Sie die Maschine berühren, lassen Sie sie abkühlen. 28 | 48 Instruction Manual COBRA NX 0950 A WCV_DE_de... -
Seite 29: Wartungsplan
Verletzungsgefahr! Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. ● Wartungsarbeiten dürfen ausschließlich von qualifizierten Fachkräften durchgeführt werden. ● Halten Sie die Wartungsintervalle ein oder wenden Sie sich an Ihren Busch-Vertreter. Er hilft Ih- nen gerne weiter. ANMERKUNG Verwendung ungeeigneter Reinigungsmittel. -
Seite 30: Kontrolle Des Ölniveaus
● Schalten Sie die Maschine ab. ● Warten Sie nach dem Abschalten der Maschine 1 Minute, bevor Sie das Ölniveau kontrollieren. ● Füllen Sie bei Bedarf Öl nach, siehe Ölbefüllung [➔ 18]. 30 | 48 Instruction Manual COBRA NX 0950 A WCV_DE_de... -
Seite 31: Reinigung Des Saugsiebs
Wartung | 8 Reinigung des Saugsiebs Beschreibung Sechskantschlüssel verwenden Druckluft verwenden und Schutzbrille und Maske tragen Instruction Manual COBRA NX 0950 A WCV_DE_de 31 | 48... -
Seite 32: Reinigung Des Gasballastfilters (Optional)
Maske tragen Ölwechsel ANMERKUNG Verwenden Sie ein geeignetes Öl. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. Effizienzverlust! ● Nur von Busch freigegebene und empfohlene Öle verwenden. 32 | 48 Instruction Manual COBRA NX 0950 A WCV_DE_de... - Seite 33 Wartung | 8 Beschreibung Magnetstopfen Beschreibung Magnetstopfen Informationen zum Öltyp und zum Fassungsvermögen für Öl finden Sie unter Technische Daten und Öl [➔ 42]. Instruction Manual COBRA NX 0950 A WCV_DE_de 33 | 48...
- Seite 34 8 | Wartung 34 | 48 Instruction Manual COBRA NX 0950 A WCV_DE_de...
- Seite 35 Oil type see nameplate Change interval see instruction manual Wenn kein Aufkleber vorhanden ist (Art.-Nr. 0565 568 959) an der Maschine: ● Bestellen Sie einen Aufkleber bei Ihrer Kontaktperson von Busch. Instruction Manual COBRA NX 0950 A WCV_DE_de 35 | 48...
-
Seite 36: Instandsetzung
Effizienzverlust! ● Jegliches Zerlegen der Maschine, das über die in der vorliegenden Betriebsanleitung beschriebe- nen Vorgehensweisen hinausgeht, sollte von einem von Busch autorisierten Techniker durchge- führt werden. Gehen Sie folgendermaßen vor, wenn mit der Maschine Gas befördert wurde, das mit gesundheits- gefährdenden Fremdstoffen kontaminiert war:... -
Seite 37: Außerbetriebnahme
● Lassen Sie kein Öl auf den Boden tropfen. ● Trennen Sie Sondermüll von der Maschine. ● Entsorgen Sie Sondermüll gemäß den geltenden rechtlichen Bestimmungen. ● Entsorgen Sie die Maschine als Altmetall. Instruction Manual COBRA NX 0950 A WCV_DE_de 37 | 48... -
Seite 38: Ersatzteile
Verwendung nicht freigegebener Ersatzteile Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. Effizienzverlust! ● Wir empfehlen, ausschließlich originale Ersatzteile und Verbrauchsmaterialien von Busch zu ver- wenden, um die ordnungsgemäße Funktion der Maschine und die Einhaltung der Gewährlei- stungsbedingungen sicherzustellen. -
Seite 39: Störungsbehebung
● Lassen Sie Maschine abküh- hat den Schaltpunkt erreicht. len. ● Siehe „Beim Betrieb der Ma- schine kommt es zu einer zu hohen Wärmeentwicklung“. Der Motor ist defekt. ● Tauschen Sie den Motor aus. Instruction Manual COBRA NX 0950 A WCV_DE_de 39 | 48... - Seite 40 ● Siehe „Beim Betrieb der Ma- schine kommt es zu einer zu hohen Wärmeentwicklung“. Zur Behebung von Problemen, die nicht im Störungsbehebungsabschnitt aufgeführt sind, wenden Sie sich an Ihre Busch Vertretung. 40 | 48 Instruction Manual COBRA NX 0950 A WCV_DE_de...
-
Seite 41: Technische Daten
>37,5 Torr ► 158 Relative Feuchtigkeit bei 30 °C bei 86°F Umgebungsdruck Atmosphärendruck Anforderungen an das Kühlwasser Siehe Kühlwasseranschluss [➔ 16] Ölfüllung – Motorseite 1,05 Ölfüllung – Saugseite 1,05 Gewicht ca. Pfund 2000 Instruction Manual COBRA NX 0950 A WCV_DE_de 41 | 48... - Seite 42 14 | Öl Öl VSC 100 ISO-VG Teilenummer 1-l-Packung 0831 168 356 Teilenummer 5-l-Packung 0831 168 357 42 | 48 Instruction Manual COBRA NX 0950 A WCV_DE_de...
-
Seite 43: Eu-Konformitätserklärung
übergeordnete Maschine bzw. Anlage auf Konformität prüfen, eine Konformitätserklärung ausstellen und die CE-Kennzeichnung anbringen. Hersteller Ateliers Busch S.A. Zone Industrielle CH-2906 Chevenez Erklärung für die Maschine: COBRA NC 0950 A; COBRA NX 0950 A Erfüllt/Erfüllen alle relevanten Bestimmungen aus EU-Richtlinien: – „Maschinenrichtlinie“ 2006/42/EG –... - Seite 44 Hersteller Ateliers Busch S.A. Zone Industrielle CH-2906 Chevenez Erklärung für die Maschine: COBRA NC 0950 A; COBRA NX 0950 A Erfüllt/Erfüllen alle relevanten Bestimmungen aus britischen Richtlinien: – Verordnung über die Lieferung von Maschinen (Sicherheit) 2008 – Vorschriften zur elektromagnetischen Verträglichkeit 2016 –...
- Seite 45 Hinweise Instruction Manual COBRA NX 0950 A WCV_DE_de 45 | 48...
- Seite 46 46 | 48 Instruction Manual COBRA NX 0950 A WCV_DE_de...
- Seite 47 Instruction Manual COBRA NX 0950 A WCV_DE_de 47 | 48...
- Seite 48 Vacuum Solutions Mit einem Netzwerk aus mehr als 60 Gesellschaften in über 40 Ländern und Vertretungen weltweit ist Busch rund um den Globus präsent. In jedem Land verfügen wir über kompetentes, lokales Personal, das maßgeschneiderte Unterstützung anbietet und dabei von einem globalen Expertennetzwerk unterstützt wird. An jedem Ort. In jedem Industriezweig.
