Prozessanzeige
1
3

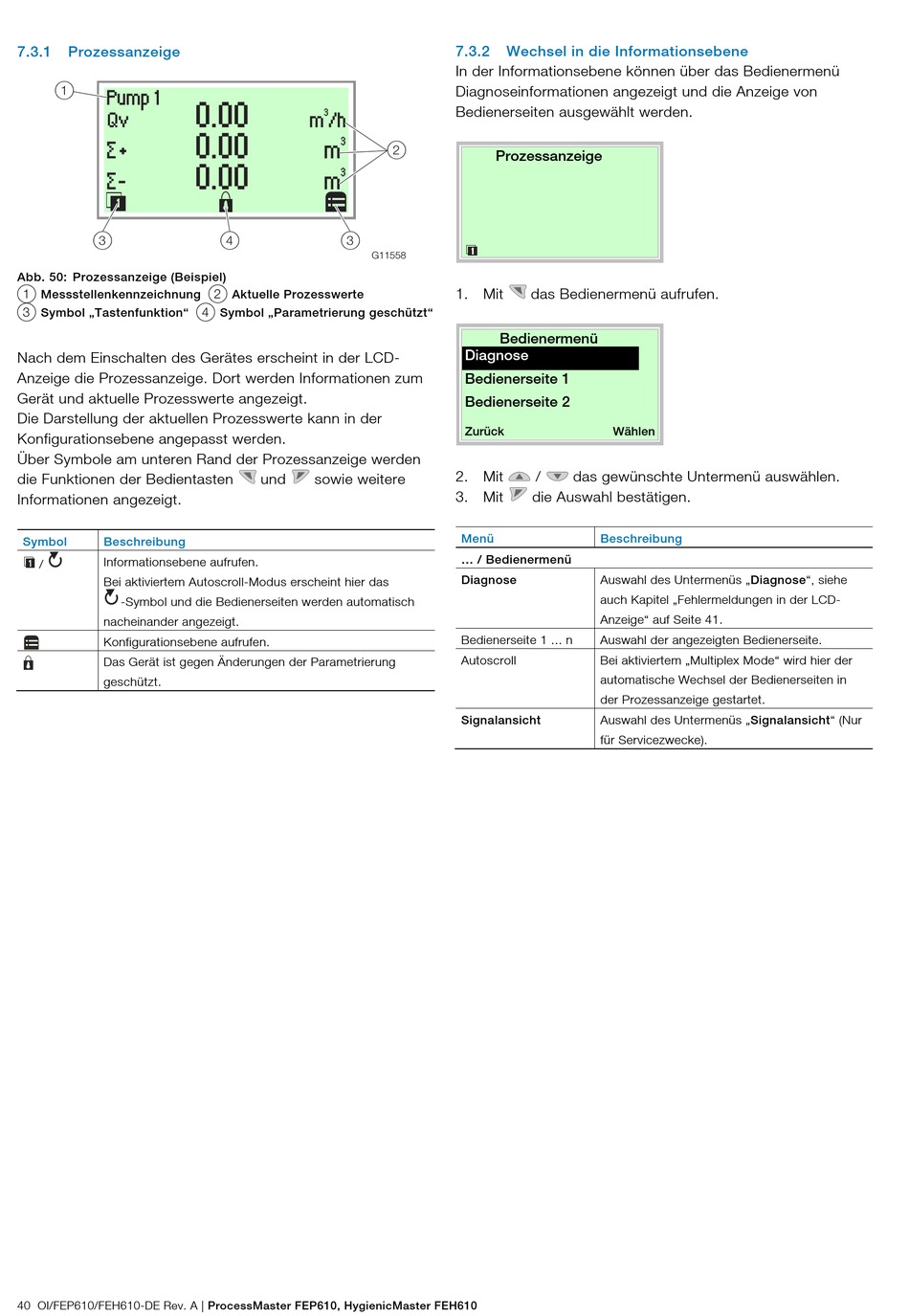

Abb. 50: Prozessanzeige (Beispiel)
1 Messstellenkennzeichnung 2 Aktuelle Prozesswerte
3 Symbol „Tastenfunktion" 4 Symbol „Parametrierung geschützt"
Nach dem Einschalten des Gerätes erscheint in der LCD-
Anzeige die Prozessanzeige. Dort werden Informationen zum
Gerät und aktuelle Prozesswerte angezeigt.
Die Darstellung der aktuellen Prozesswerte kann in der
Konfigurationsebene angepasst werden.
Über Symbole am unteren Rand der Prozessanzeige werden
die Funktionen der Bedientasten
Informationen angezeigt.
Symbol
Beschreibung
Informationsebene aufrufen.
/
Bei aktiviertem Autoscroll-Modus erscheint hier das
-Symbol und die Bedienerseiten werden automatisch
nacheinander angezeigt.
Konfigurationsebene aufrufen.
Das Gerät ist gegen Änderungen der Parametrierung
geschützt.
40 OI/FEP610/FEH610-DE Rev. A | ProcessMaster FEP610, HygienicMaster FEH610
2
4
3
G11558
und
sowie weitere
7.3.2
Wechsel in die Informationsebene
In der Informationsebene können über das Bedienermenü
Diagnoseinformationen angezeigt und die Anzeige von
Bedienerseiten ausgewählt werden.
Prozessanzeige
1. Mit
das Bedienermenü aufrufen.
Bedienermenü
Diagnose
Bedienerseite 1
Bedienerseite 2
Zurück
Wählen
2. Mit
/
das gewünschte Untermenü auswählen.
3. Mit
die Auswahl bestätigen.
Menü
Beschreibung
... / Bedienermenü
Diagnose
Auswahl des Untermenüs „Diagnose", siehe
auch Kapitel „Fehlermeldungen in der LCD-
Anzeige" auf Seite 41.
Bedienerseite 1 ... n
Auswahl der angezeigten Bedienerseite.
Autoscroll
Bei aktiviertem „Multiplex Mode" wird hier der
automatische Wechsel der Bedienerseiten in
der Prozessanzeige gestartet.
Signalansicht
Auswahl des Untermenüs „Signalansicht" (Nur
für Servicezwecke).
