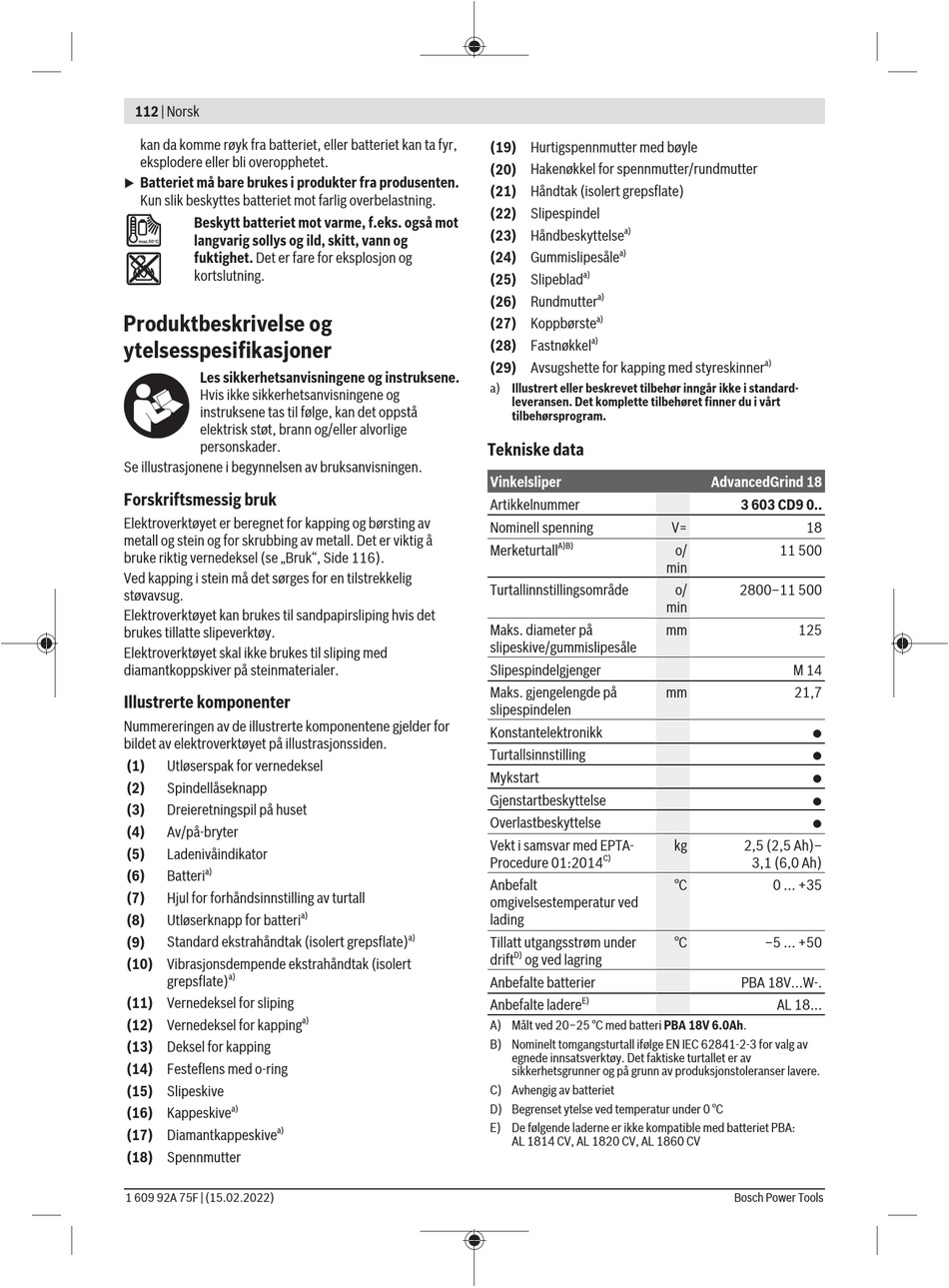

Forskriftsmessig Bruk - Bosch AdvancedGrind 18 Originalbetriebsanleitung

112 | Norsk
kan da komme røyk fra batteriet, eller batteriet kan ta fyr,
eksplodere eller bli overopphetet.
Batteriet må bare brukes i produkter fra produsenten.
u
Kun slik beskyttes batteriet mot farlig overbelastning.
Beskytt batteriet mot varme, f.eks. også mot
langvarig sollys og ild, skitt, vann og
fuktighet. Det er fare for eksplosjon og
kortslutning.
Produktbeskrivelse og
ytelsesspesifikasjoner
Les sikkerhetsanvisningene og instruksene.
Hvis ikke sikkerhetsanvisningene og
instruksene tas til følge, kan det oppstå
elektrisk støt, brann og/eller alvorlige
personskader.
Se illustrasjonene i begynnelsen av bruksanvisningen.

Forskriftsmessig bruk

Elektroverktøyet er beregnet for kapping og børsting av
metall og stein og for skrubbing av metall. Det er viktig å
bruke riktig vernedeksel (se „Bruk", Side 116).
Ved kapping i stein må det sørges for en tilstrekkelig
støvavsug.
Elektroverktøyet kan brukes til sandpapirsliping hvis det
brukes tillatte slipeverktøy.
Elektroverktøyet skal ikke brukes til sliping med
diamantkoppskiver på steinmaterialer.
Illustrerte komponenter
Nummereringen av de illustrerte komponentene gjelder for
bildet av elektroverktøyet på illustrasjonssiden.
(1) Utløserspak for vernedeksel
(2) Spindellåseknapp
(3) Dreieretningspil på huset
(4) Av/på-bryter
(5) Ladenivåindikator
a)
(6) Batteri
(7) Hjul for forhåndsinnstilling av turtall
a)
(8) Utløserknapp for batteri
(9) Standard ekstrahåndtak (isolert grepsflate)
(10) Vibrasjonsdempende ekstrahåndtak (isolert
a)
grepsflate)
(11) Vernedeksel for sliping
a)
(12) Vernedeksel for kapping
(13) Deksel for kapping
(14) Festeflens med o-ring
(15) Slipeskive
a)
(16) Kappeskive
a)
(17) Diamantkappeskive
(18) Spennmutter
1 609 92A 75F | (15.02.2022)
(19) Hurtigspennmutter med bøyle
(20) Hakenøkkel for spennmutter/rundmutter
(21) Håndtak (isolert grepsflate)
(22) Slipespindel
(23) Håndbeskyttelse
(24) Gummislipesåle
a)
(25) Slipeblad
(26) Rundmutter
(27) Koppbørste
(28) Fastnøkkel
(29) Avsugshette for kapping med styreskinner
a) Illustrert eller beskrevet tilbehør inngår ikke i standard-
leveransen. Det komplette tilbehøret finner du i vårt
tilbehørsprogram.
Tekniske data
Vinkelsliper
Artikkelnummer
Nominell spenning
A)B)
Merketurtall
Turtallinnstillingsområde
Maks. diameter på
slipeskive/gummislipesåle
Slipespindelgjenger
Maks. gjengelengde på
slipespindelen
Konstantelektronikk
Turtallsinnstilling
Mykstart
Gjenstartbeskyttelse
Overlastbeskyttelse
Vekt i samsvar med EPTA-
Procedure 01:2014
Anbefalt
omgivelsestemperatur ved
lading
a)
Tillatt utgangsstrøm under
D)
drift og ved lagring
Anbefalte batterier
E)
Anbefalte ladere
A) Målt ved 20−25 °C med batteri PBA 18V 6.0Ah.
B) Nominelt tomgangsturtall ifølge EN IEC 62841-2-3 for valg av
egnede innsatsverktøy. Det faktiske turtallet er av
sikkerhetsgrunner og på grunn av produksjonstoleranser lavere.
C) Avhengig av batteriet
D) Begrenset ytelse ved temperatur under 0 °C
E) De følgende laderne er ikke kompatible med batteriet PBA:
AL 1814 CV, AL 1820 CV, AL 1860 CV
a)
a)
a)
a)
a)
a)
AdvancedGrind 18
3 603 CD9 0..
V=
o/
min
o/ 2800–11 500
min
mm
mm
kg 2,5 (2,5 Ah)–
C)
3,1 (6,0 Ah)
°C
°C –5 ... +50
PBA 18V...W-.
Bosch Power Tools
18
11 500
125
M 14
21,7
●
●
●
●
●
0 ... +35
AL 18...
