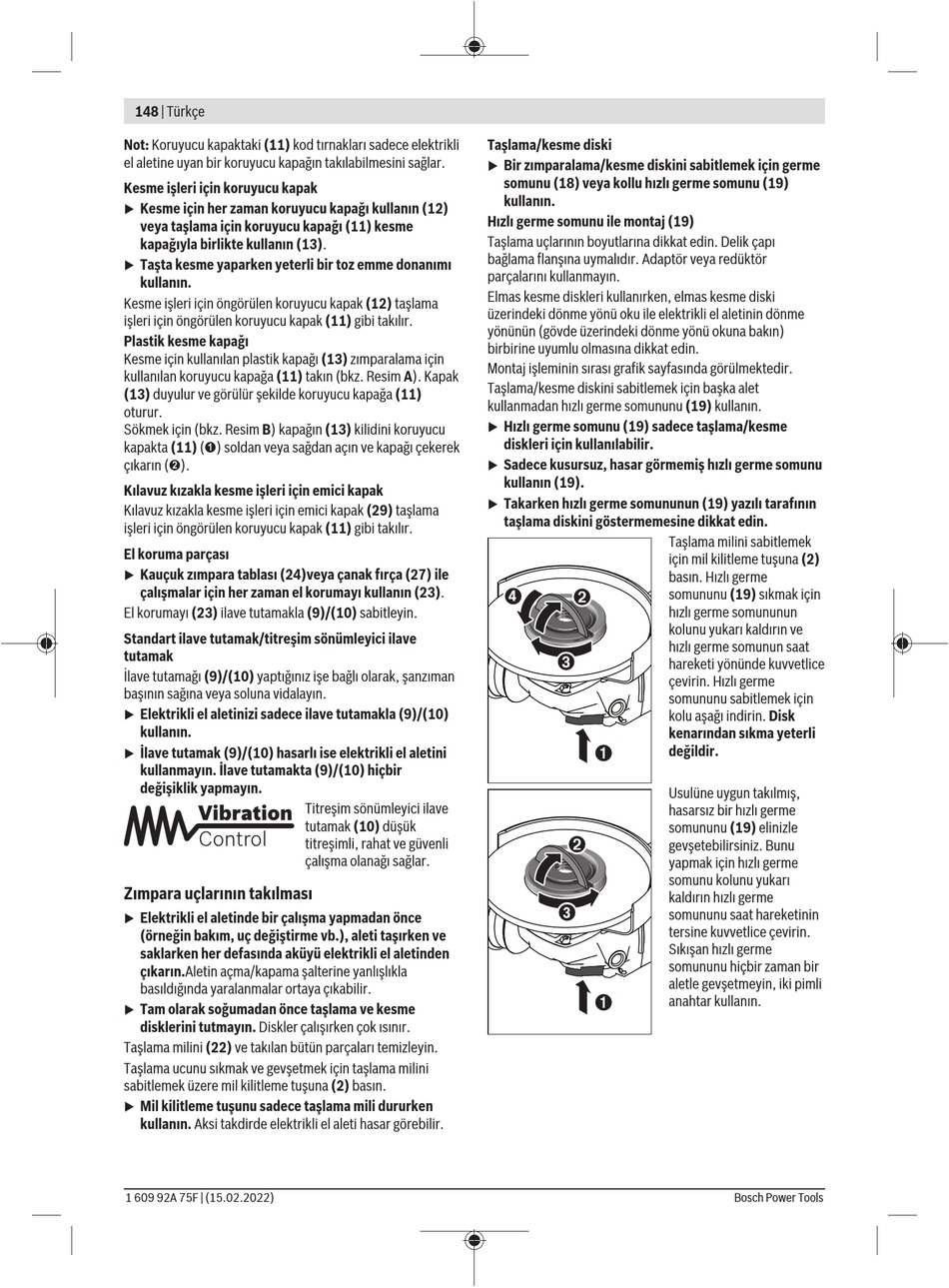

Bosch AdvancedGrind 18 Originalbetriebsanleitung Seite 148

148 | Türkçe
Not: Koruyucu kapaktaki (11) kod tırnakları sadece elektrikli
el aletine uyan bir koruyucu kapağın takılabilmesini sağlar.
Kesme işleri için koruyucu kapak
Kesme için her zaman koruyucu kapağı kullanın (12)
u
veya taşlama için koruyucu kapağı (11) kesme
kapağıyla birlikte kullanın (13).
Taşta kesme yaparken yeterli bir toz emme donanımı
u
kullanın.
Kesme işleri için öngörülen koruyucu kapak (12) taşlama
işleri için öngörülen koruyucu kapak (11) gibi takılır.
Plastik kesme kapağı
Kesme için kullanılan plastik kapağı (13) zımparalama için
kullanılan koruyucu kapağa (11) takın (bkz. Resim A). Kapak
(13) duyulur ve görülür şekilde koruyucu kapağa (11)
oturur.
Sökmek için (bkz. Resim B) kapağın (13) kilidini koruyucu
kapakta (11) (➊) soldan veya sağdan açın ve kapağı çekerek
çıkarın (➋).
Kılavuz kızakla kesme işleri için emici kapak
Kılavuz kızakla kesme işleri için emici kapak (29) taşlama
işleri için öngörülen koruyucu kapak (11) gibi takılır.
El koruma parçası
Kauçuk zımpara tablası (24)veya çanak fırça (27) ile
u
çalışmalar için her zaman el korumayı kullanın (23).
El korumayı (23) ilave tutamakla (9)/(10) sabitleyin.
Standart ilave tutamak/titreşim sönümleyici ilave
tutamak
İlave tutamağı (9)/(10) yaptığınız işe bağlı olarak, şanzıman
başının sağına veya soluna vidalayın.
Elektrikli el aletinizi sadece ilave tutamakla (9)/(10)
u
kullanın.
İlave tutamak (9)/(10) hasarlı ise elektrikli el aletini
u
kullanmayın. İlave tutamakta (9)/(10) hiçbir
değişiklik yapmayın.
Zımpara uçlarının takılması
Elektrikli el aletinde bir çalışma yapmadan önce
u
(örneğin bakım, uç değiştirme vb.), aleti taşırken ve
saklarken her defasında aküyü elektrikli el aletinden
çıkarın.Aletin açma/kapama şalterine yanlışlıkla
basıldığında yaralanmalar ortaya çıkabilir.
Tam olarak soğumadan önce taşlama ve kesme
u
disklerini tutmayın. Diskler çalışırken çok ısınır.
Taşlama milini (22) ve takılan bütün parçaları temizleyin.
Taşlama ucunu sıkmak ve gevşetmek için taşlama milini
sabitlemek üzere mil kilitleme tuşuna (2) basın.
Mil kilitleme tuşunu sadece taşlama mili dururken
u
kullanın. Aksi takdirde elektrikli el aleti hasar görebilir.
1 609 92A 75F | (15.02.2022)
Titreşim sönümleyici ilave
tutamak (10) düşük
titreşimli, rahat ve güvenli
çalışma olanağı sağlar.
Taşlama/kesme diski
Bir zımparalama/kesme diskini sabitlemek için germe
u
somunu (18) veya kollu hızlı germe somunu (19)
kullanın.
Hızlı germe somunu ile montaj (19)
Taşlama uçlarının boyutlarına dikkat edin. Delik çapı
bağlama flanşına uymalıdır. Adaptör veya redüktör
parçalarını kullanmayın.
Elmas kesme diskleri kullanırken, elmas kesme diski
üzerindeki dönme yönü oku ile elektrikli el aletinin dönme
yönünün (gövde üzerindeki dönme yönü okuna bakın)
birbirine uyumlu olmasına dikkat edin.
Montaj işleminin sırası grafik sayfasında görülmektedir.
Taşlama/kesme diskini sabitlemek için başka alet
kullanmadan hızlı germe somununu (19) kullanın.
Hızlı germe somunu (19) sadece taşlama/kesme
u
diskleri için kullanılabilir.
Sadece kusursuz, hasar görmemiş hızlı germe somunu
u
kullanın (19).
Takarken hızlı germe somununun (19) yazılı tarafının
u
taşlama diskini göstermemesine dikkat edin.
Taşlama milini sabitlemek
için mil kilitleme tuşuna (2)
basın. Hızlı germe
somununu (19) sıkmak için
hızlı germe somununun
kolunu yukarı kaldırın ve
hızlı germe somunun saat
hareketi yönünde kuvvetlice
çevirin. Hızlı germe
somununu sabitlemek için
kolu aşağı indirin. Disk
kenarından sıkma yeterli
değildir.
Usulüne uygun takılmış,
hasarsız bir hızlı germe
somununu (19) elinizle
gevşetebilirsiniz. Bunu
yapmak için hızlı germe
somunu kolunu yukarı
kaldırın hızlı germe
somununu saat hareketinin
tersine kuvvetlice çevirin.
Sıkışan hızlı germe
somununu hiçbir zaman bir
aletle gevşetmeyin, iki pimli
anahtar kullanın.
Bosch Power Tools
