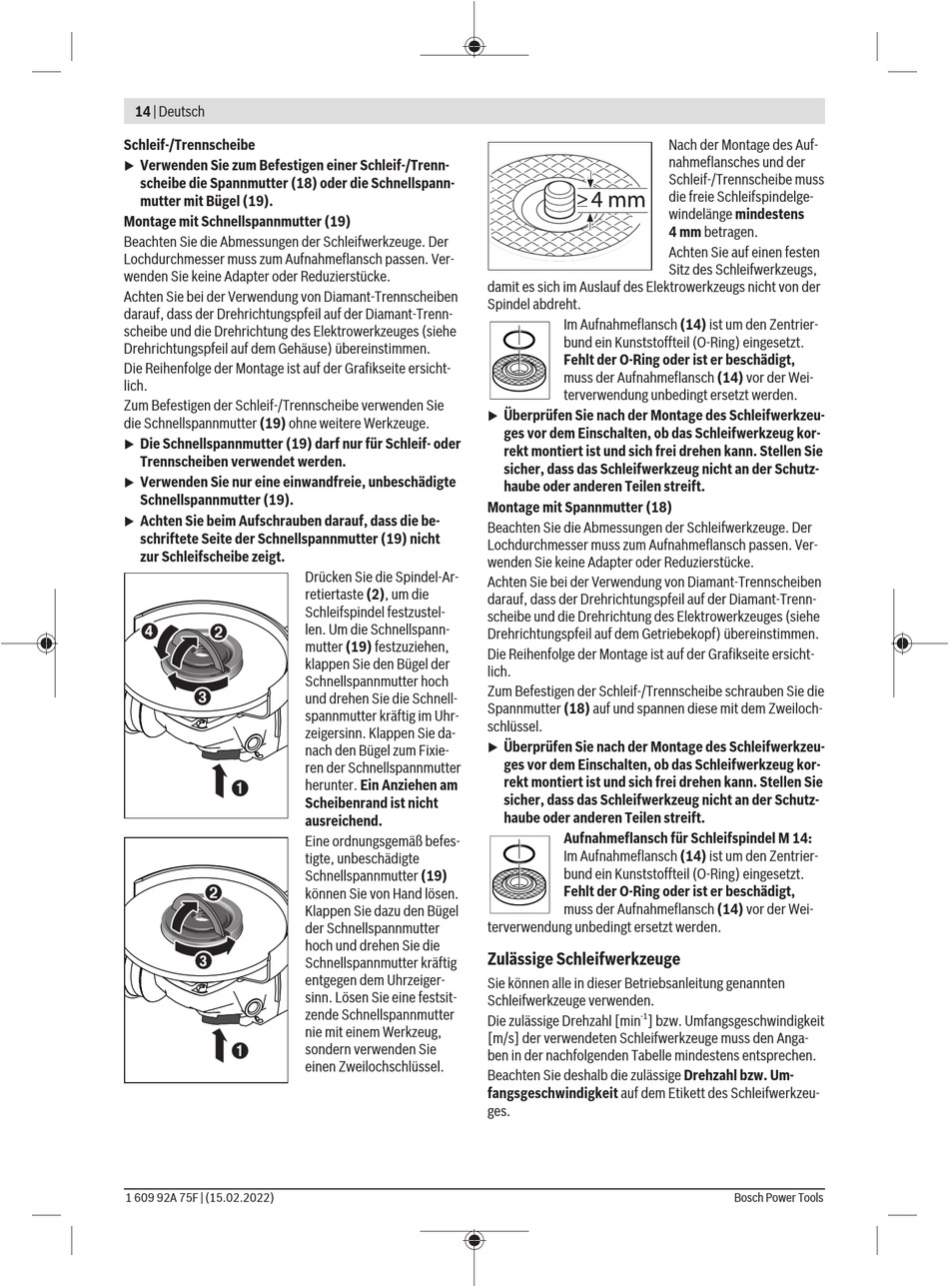

14 | Deutsch
Schleif-/Trennscheibe
Verwenden Sie zum Befestigen einer Schleif-/Trenn-
u
scheibe die Spannmutter (18) oder die Schnellspann-
mutter mit Bügel (19).
Montage mit Schnellspannmutter (19)
Beachten Sie die Abmessungen der Schleifwerkzeuge. Der
Lochdurchmesser muss zum Aufnahmeflansch passen. Ver-
wenden Sie keine Adapter oder Reduzierstücke.
Achten Sie bei der Verwendung von Diamant-Trennscheiben
darauf, dass der Drehrichtungspfeil auf der Diamant-Trenn-
scheibe und die Drehrichtung des Elektrowerkzeuges (siehe
Drehrichtungspfeil auf dem Gehäuse) übereinstimmen.
Die Reihenfolge der Montage ist auf der Grafikseite ersicht-
lich.
Zum Befestigen der Schleif-/Trennscheibe verwenden Sie
die Schnellspannmutter (19) ohne weitere Werkzeuge.
Die Schnellspannmutter (19) darf nur für Schleif- oder
u
Trennscheiben verwendet werden.
Verwenden Sie nur eine einwandfreie, unbeschädigte
u
Schnellspannmutter (19).
Achten Sie beim Aufschrauben darauf, dass die be-
u
schriftete Seite der Schnellspannmutter (19) nicht
zur Schleifscheibe zeigt.
1 609 92A 75F | (15.02.2022)
Drücken Sie die Spindel-Ar-
retiertaste (2), um die
Schleifspindel festzustel-
len. Um die Schnellspann-
mutter (19) festzuziehen,
klappen Sie den Bügel der
Schnellspannmutter hoch
und drehen Sie die Schnell-
spannmutter kräftig im Uhr-
zeigersinn. Klappen Sie da-
nach den Bügel zum Fixie-
ren der Schnellspannmutter
herunter. Ein Anziehen am
Scheibenrand ist nicht
ausreichend.
Eine ordnungsgemäß befes-
tigte, unbeschädigte
Schnellspannmutter (19)
können Sie von Hand lösen.
Klappen Sie dazu den Bügel
der Schnellspannmutter
hoch und drehen Sie die
Schnellspannmutter kräftig
entgegen dem Uhrzeiger-
sinn. Lösen Sie eine festsit-
zende Schnellspannmutter
nie mit einem Werkzeug,
sondern verwenden Sie
einen Zweilochschlüssel.
damit es sich im Auslauf des Elektrowerkzeugs nicht von der
Spindel abdreht.
Im Aufnahmeflansch (14) ist um den Zentrier-
bund ein Kunststoffteil (O-Ring) eingesetzt.
Fehlt der O-Ring oder ist er beschädigt,
muss der Aufnahmeflansch (14) vor der Wei-
terverwendung unbedingt ersetzt werden.
Überprüfen Sie nach der Montage des Schleifwerkzeu-
u
ges vor dem Einschalten, ob das Schleifwerkzeug kor-
rekt montiert ist und sich frei drehen kann. Stellen Sie
sicher, dass das Schleifwerkzeug nicht an der Schutz-
haube oder anderen Teilen streift.
Montage mit Spannmutter (18)
Beachten Sie die Abmessungen der Schleifwerkzeuge. Der
Lochdurchmesser muss zum Aufnahmeflansch passen. Ver-
wenden Sie keine Adapter oder Reduzierstücke.
Achten Sie bei der Verwendung von Diamant-Trennscheiben
darauf, dass der Drehrichtungspfeil auf der Diamant-Trenn-
scheibe und die Drehrichtung des Elektrowerkzeuges (siehe
Drehrichtungspfeil auf dem Getriebekopf) übereinstimmen.
Die Reihenfolge der Montage ist auf der Grafikseite ersicht-
lich.
Zum Befestigen der Schleif-/Trennscheibe schrauben Sie die
Spannmutter (18) auf und spannen diese mit dem Zweiloch-
schlüssel.
Überprüfen Sie nach der Montage des Schleifwerkzeu-
u
ges vor dem Einschalten, ob das Schleifwerkzeug kor-
rekt montiert ist und sich frei drehen kann. Stellen Sie
sicher, dass das Schleifwerkzeug nicht an der Schutz-
haube oder anderen Teilen streift.
Aufnahmeflansch für Schleifspindel M 14:
Im Aufnahmeflansch (14) ist um den Zentrier-
bund ein Kunststoffteil (O-Ring) eingesetzt.
Fehlt der O-Ring oder ist er beschädigt,
muss der Aufnahmeflansch (14) vor der Wei-
terverwendung unbedingt ersetzt werden.
Zulässige Schleifwerkzeuge
Sie können alle in dieser Betriebsanleitung genannten
Schleifwerkzeuge verwenden.
-1
Die zulässige Drehzahl [min ] bzw. Umfangsgeschwindigkeit
[m/s] der verwendeten Schleifwerkzeuge muss den Anga-
ben in der nachfolgenden Tabelle mindestens entsprechen.
Beachten Sie deshalb die zulässige Drehzahl bzw. Um-
fangsgeschwindigkeit auf dem Etikett des Schleifwerkzeu-
ges.
Nach der Montage des Auf-
nahmeflansches und der
Schleif-/Trennscheibe muss
die freie Schleifspindelge-
windelänge mindestens
4 mm betragen.
Achten Sie auf einen festen
Sitz des Schleifwerkzeugs,
