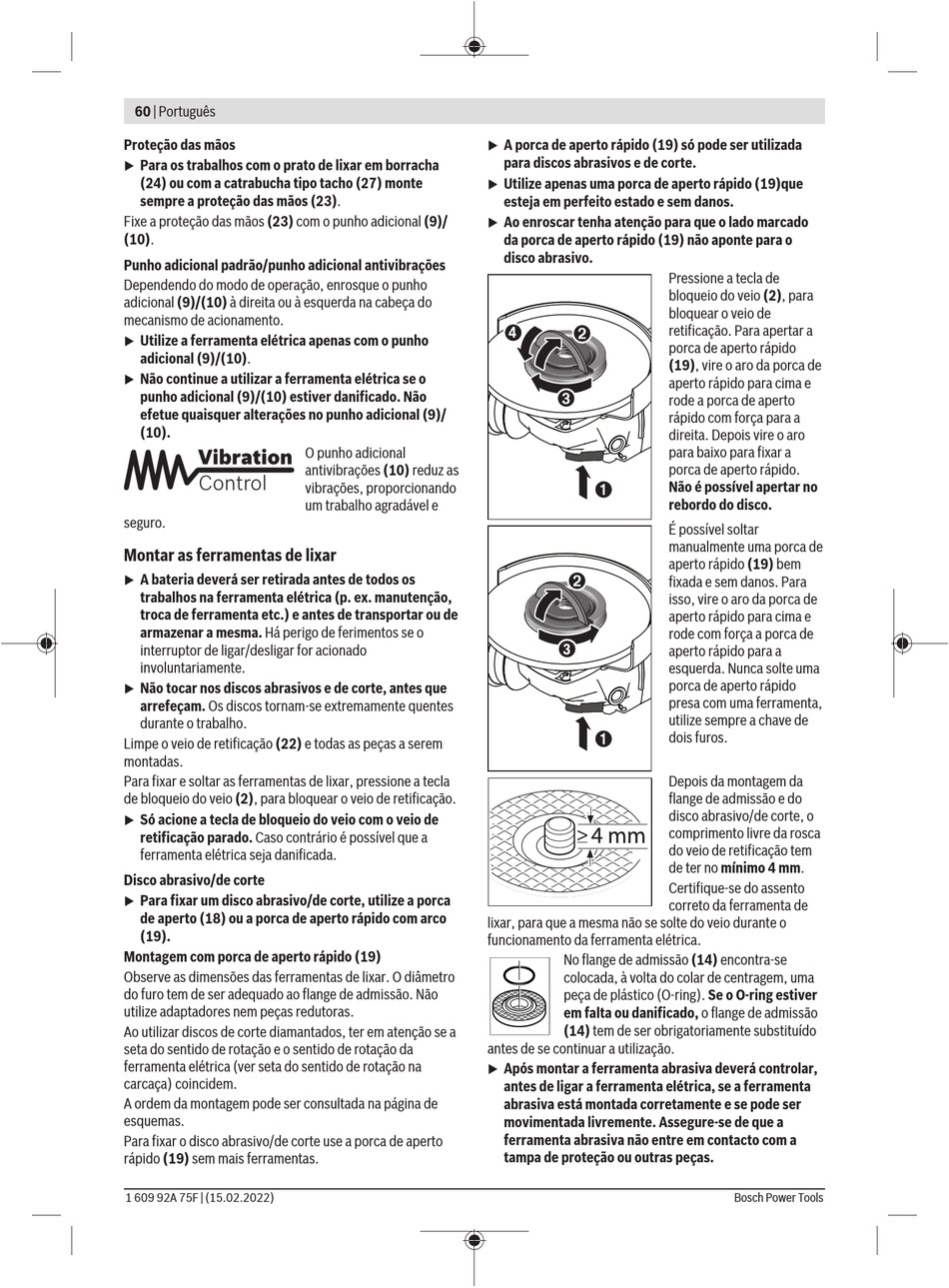

Bosch AdvancedGrind 18 Originalbetriebsanleitung Seite 60

60 | Português
Proteção das mãos
Para os trabalhos com o prato de lixar em borracha
u
(24) ou com a catrabucha tipo tacho (27) monte
sempre a proteção das mãos (23).
Fixe a proteção das mãos (23) com o punho adicional (9)/
(10).
Punho adicional padrão/punho adicional antivibrações
Dependendo do modo de operação, enrosque o punho
adicional (9)/(10) à direita ou à esquerda na cabeça do
mecanismo de acionamento.
Utilize a ferramenta elétrica apenas com o punho
u
adicional (9)/(10).
Não continue a utilizar a ferramenta elétrica se o
u
punho adicional (9)/(10) estiver danificado. Não
efetue quaisquer alterações no punho adicional (9)/
(10).
seguro.
Montar as ferramentas de lixar
A bateria deverá ser retirada antes de todos os
u
trabalhos na ferramenta elétrica (p. ex. manutenção,
troca de ferramenta etc.) e antes de transportar ou de
armazenar a mesma. Há perigo de ferimentos se o
interruptor de ligar/desligar for acionado
involuntariamente.
Não tocar nos discos abrasivos e de corte, antes que
u
arrefeçam. Os discos tornam‑se extremamente quentes
durante o trabalho.
Limpe o veio de retificação (22) e todas as peças a serem
montadas.
Para fixar e soltar as ferramentas de lixar, pressione a tecla
de bloqueio do veio (2), para bloquear o veio de retificação.
Só acione a tecla de bloqueio do veio com o veio de
u
retificação parado. Caso contrário é possível que a
ferramenta elétrica seja danificada.
Disco abrasivo/de corte
Para fixar um disco abrasivo/de corte, utilize a porca
u
de aperto (18) ou a porca de aperto rápido com arco
(19).
Montagem com porca de aperto rápido (19)
Observe as dimensões das ferramentas de lixar. O diâmetro
do furo tem de ser adequado ao flange de admissão. Não
utilize adaptadores nem peças redutoras.
Ao utilizar discos de corte diamantados, ter em atenção se a
seta do sentido de rotação e o sentido de rotação da
ferramenta elétrica (ver seta do sentido de rotação na
carcaça) coincidem.
A ordem da montagem pode ser consultada na página de
esquemas.
Para fixar o disco abrasivo/de corte use a porca de aperto
rápido (19) sem mais ferramentas.
1 609 92A 75F | (15.02.2022)
O punho adicional
antivibrações (10) reduz as
vibrações, proporcionando
um trabalho agradável e
A porca de aperto rápido (19) só pode ser utilizada
u
para discos abrasivos e de corte.
Utilize apenas uma porca de aperto rápido (19)que
u
esteja em perfeito estado e sem danos.
Ao enroscar tenha atenção para que o lado marcado
u
da porca de aperto rápido (19) não aponte para o
disco abrasivo.
lixar, para que a mesma não se solte do veio durante o
funcionamento da ferramenta elétrica.
No flange de admissão (14) encontra-se
colocada, à volta do colar de centragem, uma
peça de plástico (O-ring). Se o O-ring estiver
em falta ou danificado, o flange de admissão
(14) tem de ser obrigatoriamente substituído
antes de se continuar a utilização.
Após montar a ferramenta abrasiva deverá controlar,
u
antes de ligar a ferramenta elétrica, se a ferramenta
abrasiva está montada corretamente e se pode ser
movimentada livremente. Assegure-se de que a
ferramenta abrasiva não entre em contacto com a
tampa de proteção ou outras peças.
Pressione a tecla de
bloqueio do veio (2), para
bloquear o veio de
retificação. Para apertar a
porca de aperto rápido
(19), vire o aro da porca de
aperto rápido para cima e
rode a porca de aperto
rápido com força para a
direita. Depois vire o aro
para baixo para fixar a
porca de aperto rápido.
Não é possível apertar no
rebordo do disco.
É possível soltar
manualmente uma porca de
aperto rápido (19) bem
fixada e sem danos. Para
isso, vire o aro da porca de
aperto rápido para cima e
rode com força a porca de
aperto rápido para a
esquerda. Nunca solte uma
porca de aperto rápido
presa com uma ferramenta,
utilize sempre a chave de
dois furos.
Depois da montagem da
flange de admissão e do
disco abrasivo/de corte, o
comprimento livre da rosca
do veio de retificação tem
de ter no mínimo 4 mm.
Certifique-se do assento
correto da ferramenta de
