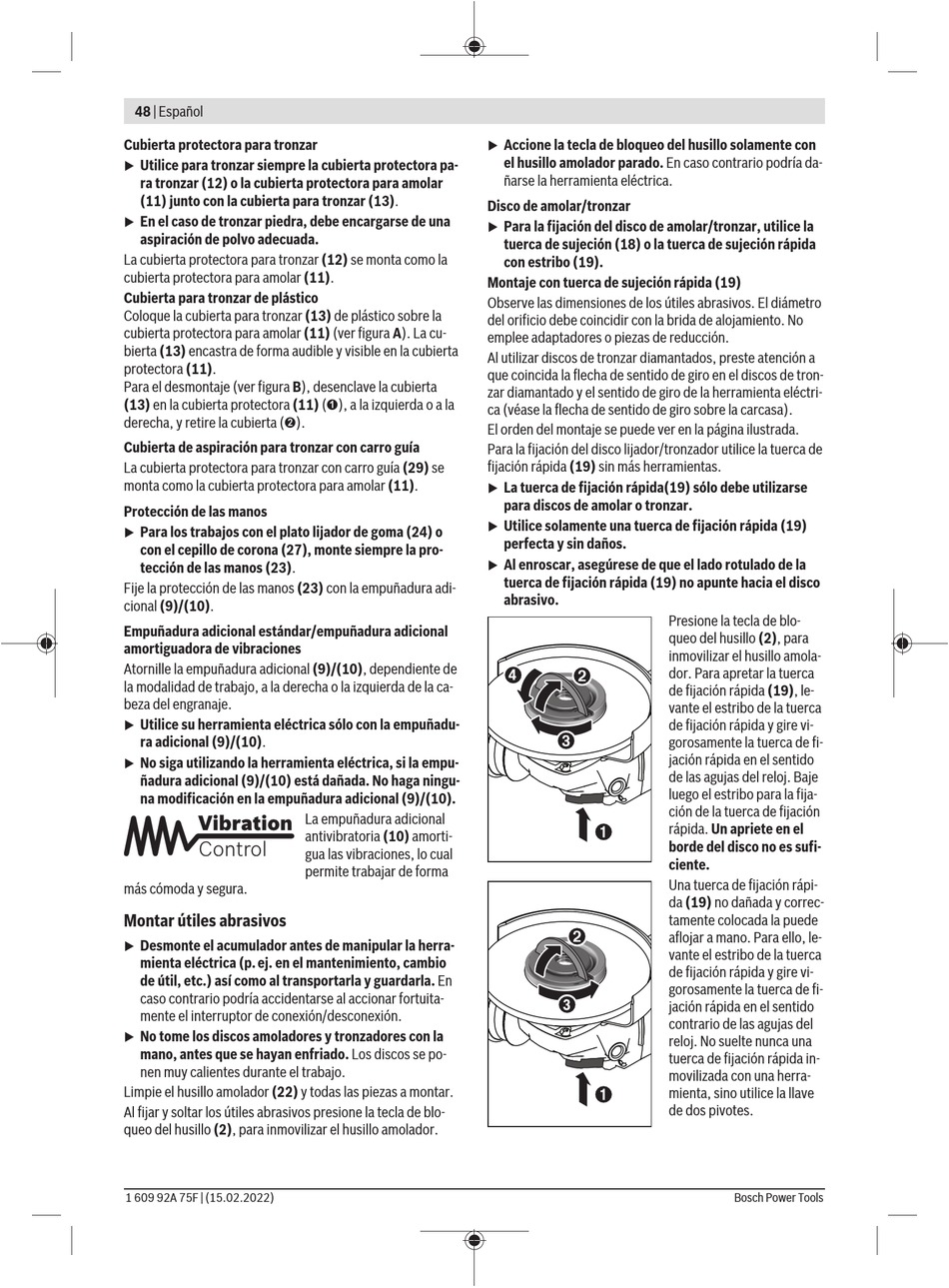

48 | Español
Cubierta protectora para tronzar
Utilice para tronzar siempre la cubierta protectora pa-
u
ra tronzar (12) o la cubierta protectora para amolar
(11) junto con la cubierta para tronzar (13).
En el caso de tronzar piedra, debe encargarse de una
u
aspiración de polvo adecuada.
La cubierta protectora para tronzar (12) se monta como la
cubierta protectora para amolar (11).
Cubierta para tronzar de plástico
Coloque la cubierta para tronzar (13) de plástico sobre la
cubierta protectora para amolar (11) (ver figura A). La cu-
bierta (13) encastra de forma audible y visible en la cubierta
protectora (11).
Para el desmontaje (ver figura B), desenclave la cubierta
(13) en la cubierta protectora (11) (➊), a la izquierda o a la
derecha, y retire la cubierta (➋).
Cubierta de aspiración para tronzar con carro guía
La cubierta protectora para tronzar con carro guía (29) se
monta como la cubierta protectora para amolar (11).
Protección de las manos
Para los trabajos con el plato lijador de goma (24) o
u
con el cepillo de corona (27), monte siempre la pro-
tección de las manos (23).
Fije la protección de las manos (23) con la empuñadura adi-
cional (9)/(10).
Empuñadura adicional estándar/empuñadura adicional
amortiguadora de vibraciones
Atornille la empuñadura adicional (9)/(10), dependiente de
la modalidad de trabajo, a la derecha o la izquierda de la ca-
beza del engranaje.
Utilice su herramienta eléctrica sólo con la empuñadu-
u
ra adicional (9)/(10).
No siga utilizando la herramienta eléctrica, si la empu-
u
ñadura adicional (9)/(10) está dañada. No haga ningu-
na modificación en la empuñadura adicional (9)/(10).
más cómoda y segura.
Montar útiles abrasivos
Desmonte el acumulador antes de manipular la herra-
u
mienta eléctrica (p. ej. en el mantenimiento, cambio
de útil, etc.) así como al transportarla y guardarla. En
caso contrario podría accidentarse al accionar fortuita-
mente el interruptor de conexión/desconexión.
No tome los discos amoladores y tronzadores con la
u
mano, antes que se hayan enfriado. Los discos se po-
nen muy calientes durante el trabajo.
Limpie el husillo amolador (22) y todas las piezas a montar.
Al fijar y soltar los útiles abrasivos presione la tecla de blo-
queo del husillo (2), para inmovilizar el husillo amolador.
1 609 92A 75F | (15.02.2022)
La empuñadura adicional
antivibratoria (10) amorti-
gua las vibraciones, lo cual
permite trabajar de forma
Accione la tecla de bloqueo del husillo solamente con
u
el husillo amolador parado. En caso contrario podría da-
ñarse la herramienta eléctrica.
Disco de amolar/tronzar
Para la fijación del disco de amolar/tronzar, utilice la
u
tuerca de sujeción (18) o la tuerca de sujeción rápida
con estribo (19).
Montaje con tuerca de sujeción rápida (19)
Observe las dimensiones de los útiles abrasivos. El diámetro
del orificio debe coincidir con la brida de alojamiento. No
emplee adaptadores o piezas de reducción.
Al utilizar discos de tronzar diamantados, preste atención a
que coincida la flecha de sentido de giro en el discos de tron-
zar diamantado y el sentido de giro de la herramienta eléctri-
ca (véase la flecha de sentido de giro sobre la carcasa).
El orden del montaje se puede ver en la página ilustrada.
Para la fijación del disco lijador/tronzador utilice la tuerca de
fijación rápida (19) sin más herramientas.
La tuerca de fijación rápida(19) sólo debe utilizarse
u
para discos de amolar o tronzar.
Utilice solamente una tuerca de fijación rápida (19)
u
perfecta y sin daños.
Al enroscar, asegúrese de que el lado rotulado de la
u
tuerca de fijación rápida (19) no apunte hacia el disco
abrasivo.
Presione la tecla de blo-
queo del husillo (2), para
inmovilizar el husillo amola-
dor. Para apretar la tuerca
de fijación rápida (19), le-
vante el estribo de la tuerca
de fijación rápida y gire vi-
gorosamente la tuerca de fi-
jación rápida en el sentido
de las agujas del reloj. Baje
luego el estribo para la fija-
ción de la tuerca de fijación
rápida. Un apriete en el
borde del disco no es sufi-
ciente.
Una tuerca de fijación rápi-
da (19) no dañada y correc-
tamente colocada la puede
aflojar a mano. Para ello, le-
vante el estribo de la tuerca
de fijación rápida y gire vi-
gorosamente la tuerca de fi-
jación rápida en el sentido
contrario de las agujas del
reloj. No suelte nunca una
tuerca de fijación rápida in-
movilizada con una herra-
mienta, sino utilice la llave
de dos pivotes.
