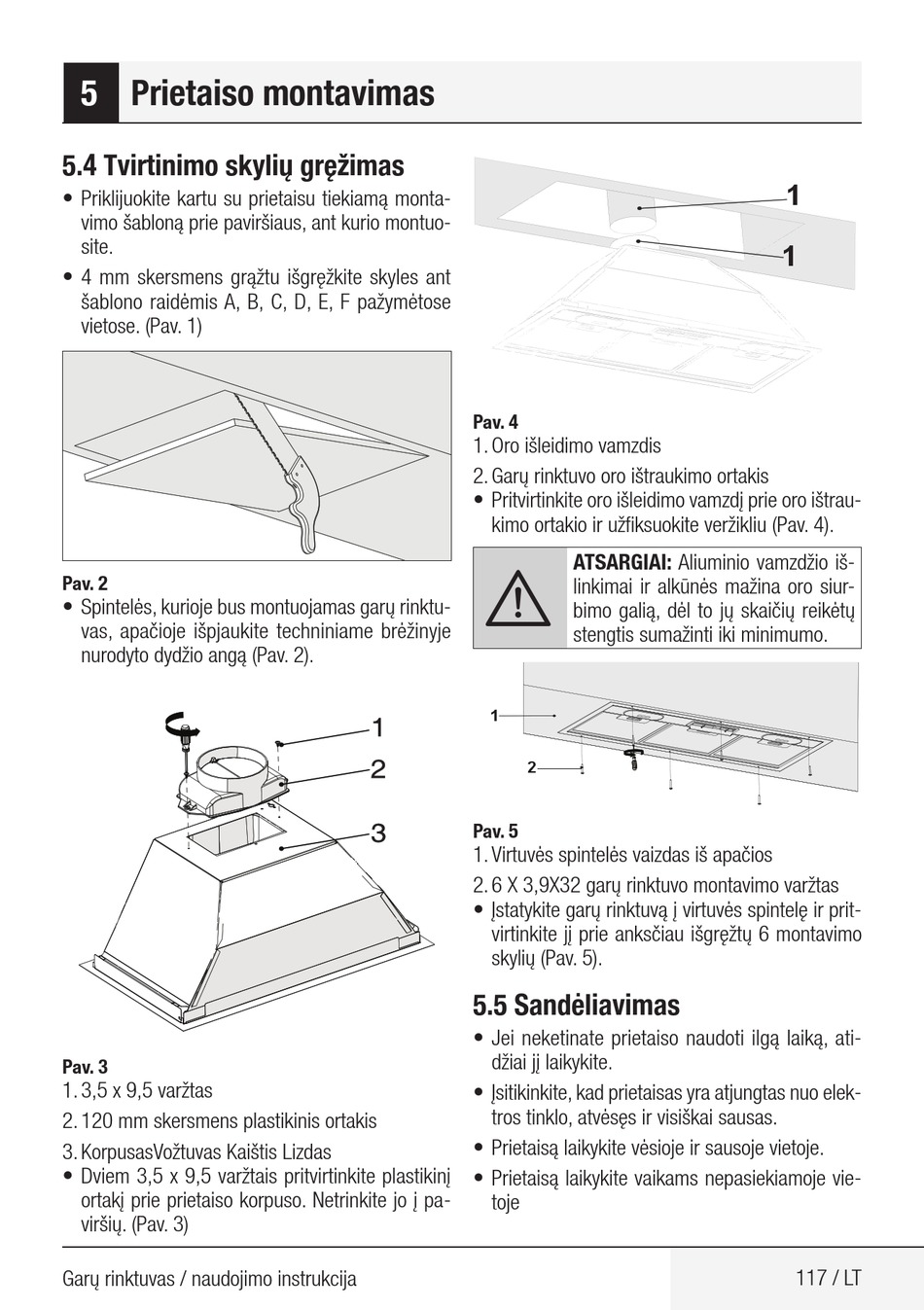

5 Prietaiso montavimas
5.4 Tvirtinimo skylių gręžimas
• Priklijuokite kartu su prietaisu tiekiamą monta-
vimo šabloną prie paviršiaus, ant kurio montuo-
site.
• 4 mm skersmens grąžtu išgręžkite skyles ant
šablono raidėmis A, B, C, D, E, F pažymėtose
vietose. (Pav. 1)
Pav. 2
• Spintelės, kurioje bus montuojamas garų rinktu-
vas, apačioje išpjaukite techniniame brėžinyje
nurodyto dydžio angą (Pav. 2).
Pav. 3
1. 3,5 x 9,5 varžtas
2. 120 mm skersmens plastikinis ortakis
3. KorpusasVožtuvas Kaištis Lizdas
• Dviem 3,5 x 9,5 varžtais pritvirtinkite plastikinį
ortakį prie prietaiso korpuso. Netrinkite jo į pa-
viršių. (Pav. 3)
Garų rinktuvas / naudojimo instrukcija
Pav. 4
1. Oro išleidimo vamzdis
2. Garų rinktuvo oro ištraukimo ortakis
• Pritvirtinkite oro išleidimo vamzdį prie oro ištrau-
kimo ortakio ir užfiksuokite veržikliu (Pav. 4).
ATSARGIAI: Aliuminio vamzdžio iš-
A
linkimai ir alkūnės mažina oro siur-
bimo galią, dėl to jų skaičių reikėtų
stengtis sumažinti iki minimumo.
1
2
Pav. 5
1. Virtuvės spintelės vaizdas iš apačios
2. 6 X 3,9X32 garų rinktuvo montavimo varžtas
• Įstatykite garų rinktuvą į virtuvės spintelę ir prit-
virtinkite jį prie anksčiau išgręžtų 6 montavimo
skylių (Pav. 5).
5.5 Sandėliavimas
• Jei neketinate prietaiso naudoti ilgą laiką, ati-
džiai jį laikykite.
• Įsitikinkite, kad prietaisas yra atjungtas nuo elek-
tros tinklo, atvėsęs ir visiškai sausas.
• Prietaisą laikykite vėsioje ir sausoje vietoje.
• Prietaisą laikykite vaikams nepasiekiamoje vie-
toje
1
1
