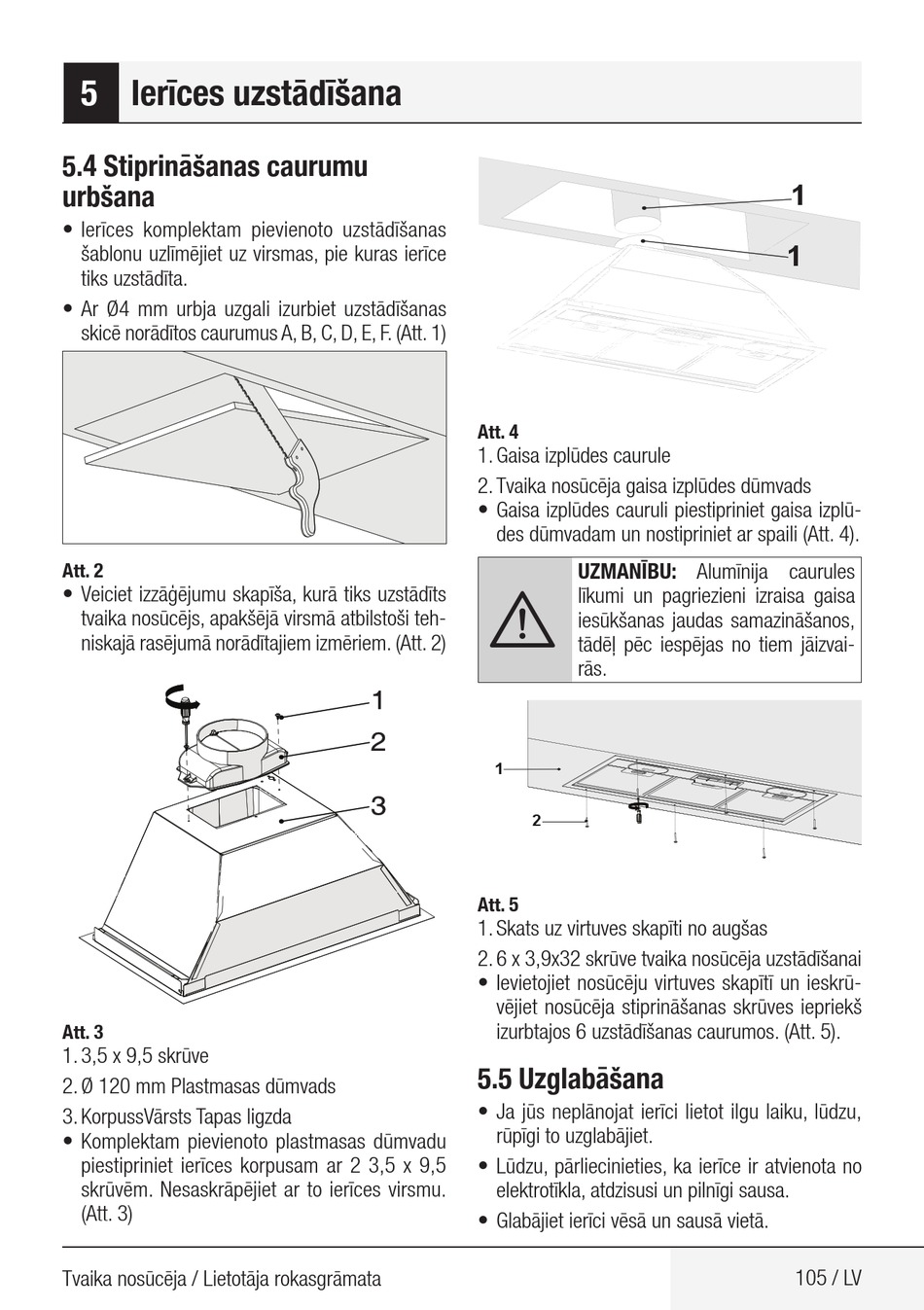

5 Ierīces uzstādīšana
5.4 Stiprināšanas caurumu
urbšana
• Ierīces komplektam pievienoto uzstādīšanas
šablonu uzlīmējiet uz virsmas, pie kuras ierīce
tiks uzstādīta.
• Ar Ø4 mm urbja uzgali izurbiet uzstādīšanas
skicē norādītos caurumus A, B, C, D, E, F. (Att. 1)
Att. 2
• Veiciet izzāģējumu skapīša, kurā tiks uzstādīts
tvaika nosūcējs, apakšējā virsmā atbilstoši teh-
niskajā rasējumā norādītajiem izmēriem. (Att. 2)
Att. 3
1. 3,5 x 9,5 skrūve
2. Ø 120 mm Plastmasas dūmvads
3. KorpussVārsts Tapas ligzda
• Komplektam pievienoto plastmasas dūmvadu
piestipriniet ierīces korpusam ar 2 3,5 x 9,5
skrūvēm. Nesaskrāpējiet ar to ierīces virsmu.
(Att. 3)
Tvaika nosūcēja / Lietotāja rokasgrāmata
Att. 4
1. Gaisa izplūdes caurule
2. Tvaika nosūcēja gaisa izplūdes dūmvads
• Gaisa izplūdes cauruli piestipriniet gaisa izplū-
des dūmvadam un nostipriniet ar spaili (Att. 4).
UZMANĪBU: Alumīnija caurules
A
līkumi un pagriezieni izraisa gaisa
iesūkšanas jaudas samazināšanos,
tādēļ pēc iespējas no tiem jāizvai-
rās.
1
2
Att. 5
1. Skats uz virtuves skapīti no augšas
2. 6 x 3,9x32 skrūve tvaika nosūcēja uzstādīšanai
• Ievietojiet nosūcēju virtuves skapītī un ieskrū-
vējiet nosūcēja stiprināšanas skrūves iepriekš
izurbtajos 6 uzstādīšanas caurumos. (Att. 5).
5.5 Uzglabāšana
• Ja jūs neplānojat ierīci lietot ilgu laiku, lūdzu,
rūpīgi to uzglabājiet.
• Lūdzu, pārliecinieties, ka ierīce ir atvienota no
elektrotīkla, atdzisusi un pilnīgi sausa.
• Glabājiet ierīci vēsā un sausā vietā.
1
1
105 / LV
