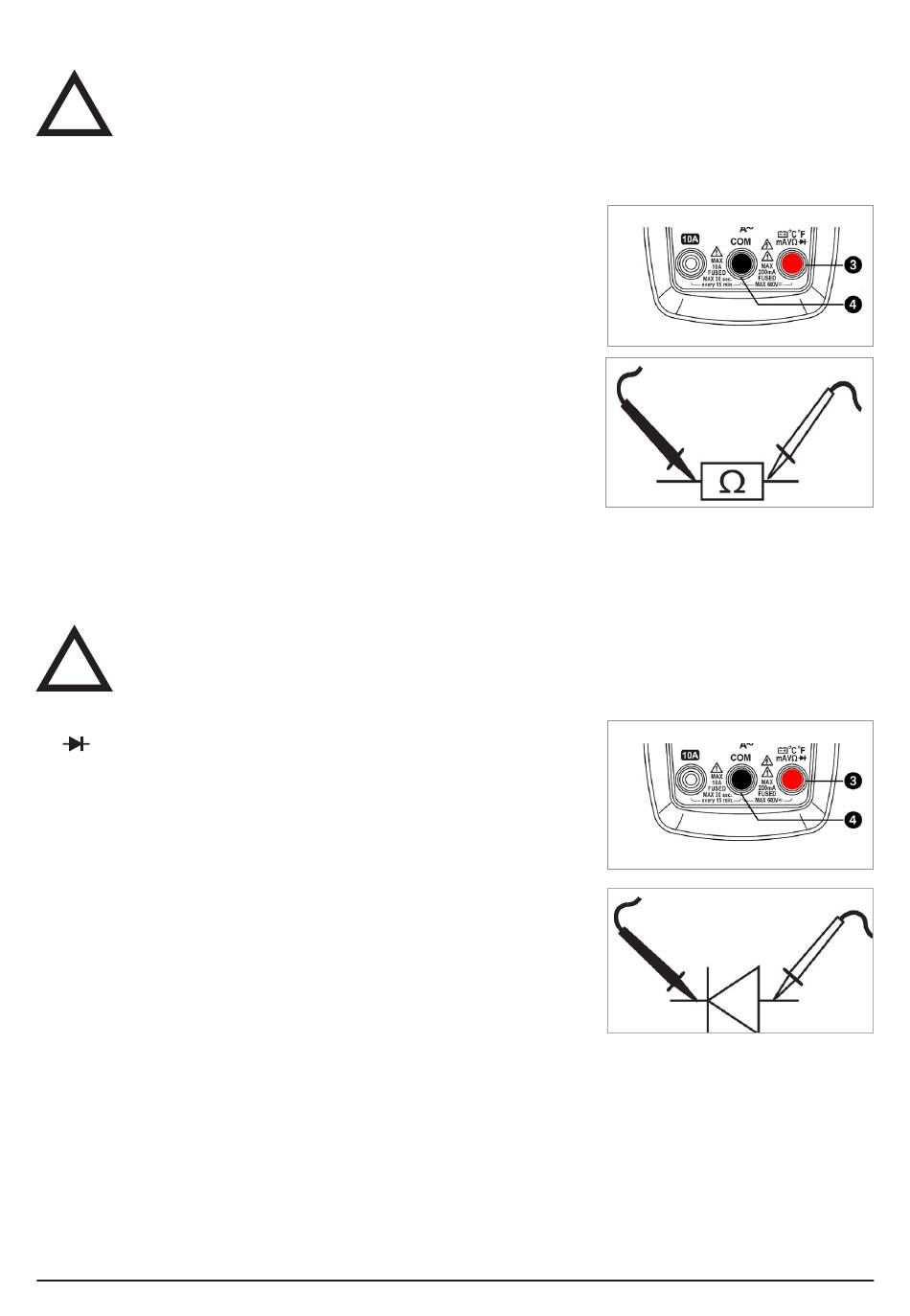

3.6. Widerstandsmessung

Messen Sie keine unter Spannung stehenden Widerstände! Achten Sie darauf, dass alle Bau-
!
elemente in der Schaltung entladen sind.
• Um einen Widerstand zu messen, drehen Sie den Drehwahlschalter
• Wenn Sie nicht den Messbereich kennen, wählen Sie zuerst den größten Messbereich von 20 MΩ.
• Ziehen Sie die Schutzkappen von den Messleitungen ab und stecken Sie die rote
Messleitung in die Multifunktionsbuchse
die COM-Buchse
.
• Bei offenem Messkreis wird im Display
• Überprüfen Sie die Messleitungen auf einwandfreien Durchgang, in dem Sie die
Messspitzen aneinander halten. Der angezeigte Wert sollte (fast) 0 Ω sein.
• Verbinden Sie die Messleitungen parallel mit dem zu messenden Widerstand
(siehe Skizze).
• Sie können das Messergebnis auf dem Display
Hinweis: "1" (OverLoad) ist ein Hinweis darauf, dass der Messkreis unterbrochen
oder dass der Widerstand ≥20 MΩ ist. Bei hochohmigen Messungen
kann es einige Sekunden dauern bis sich der angezeigte Wert
stabilisiert hat. Achten Sie darauf, dass die Messspitzen
sauber sind, um eine Verfälschung der Messwerte zu vermeiden.

3.7. Diodentest

Messen Sie keine unter Spannung stehenden Dioden! Achten Sie darauf, dass alle Bauelemente
!
in der Schaltung entladen sind.
• Um eine Diode zu messen, drehen Sie den Drehwahlschalter ❷ auf
G
2k im
-Bereich.
• Ziehen Sie die Schutzkappen von den Messleitungen ab und stecken Sie die rote
Messleitung in die Multifunktionsbuchse
die COM-Buchse
• Überprüfen Sie die Messleitungen auf einwandfreien Durchgang, in dem Sie die
Messspitzen aneinander halten. Der angezeigte Wert sollte 0 V sein.
• Verbinden Sie die rote Messleitung mit der Anode und die schwarze Mess-
leitung mit der Kathode der Diode.
• Das Display zeigt die Durchlassspannung in Volt an. Beim Messen der Diode in
Sperrrichtung, wird im Display
Hinweis: Der typische Spannungsabfall sollte ca. zwischen 0,6 V und 0,8 V für
eine Siliziumdiode bzw. bei ca. 0,3 V für eine Germaniumdiode liegen.
8
und die schwarze Messleitung in
"1" angezeigt.
ablesen.
und die schwarze Messleitung in
"1" angezeigt.
G
in den
-Bereich
.
