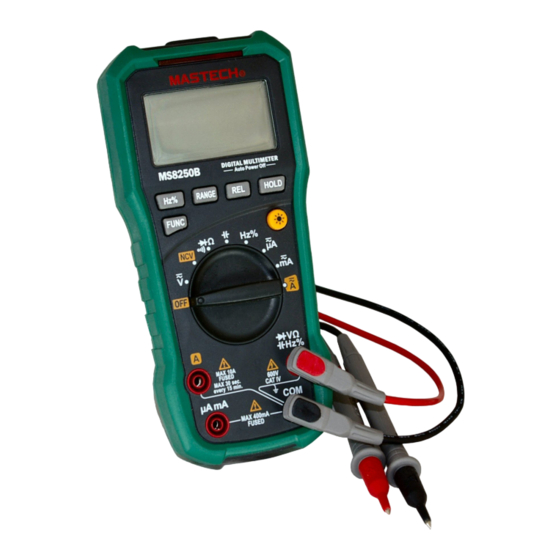

Digital-Multimeter MS8250B
Best.Nr. 830 672
Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung.
Pollin Electronic GmbH • Max-Pollin-Str.1 • DE-85104 Pförring • Tel. +49 (0) 8403 920-920 • www.pollin.de
MS8250B
Betriebsanleitung
User Manual
Stand 15.05.17 mre/tth
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Mastech MS8250B
Inhaltszusammenfassung für Mastech MS8250B

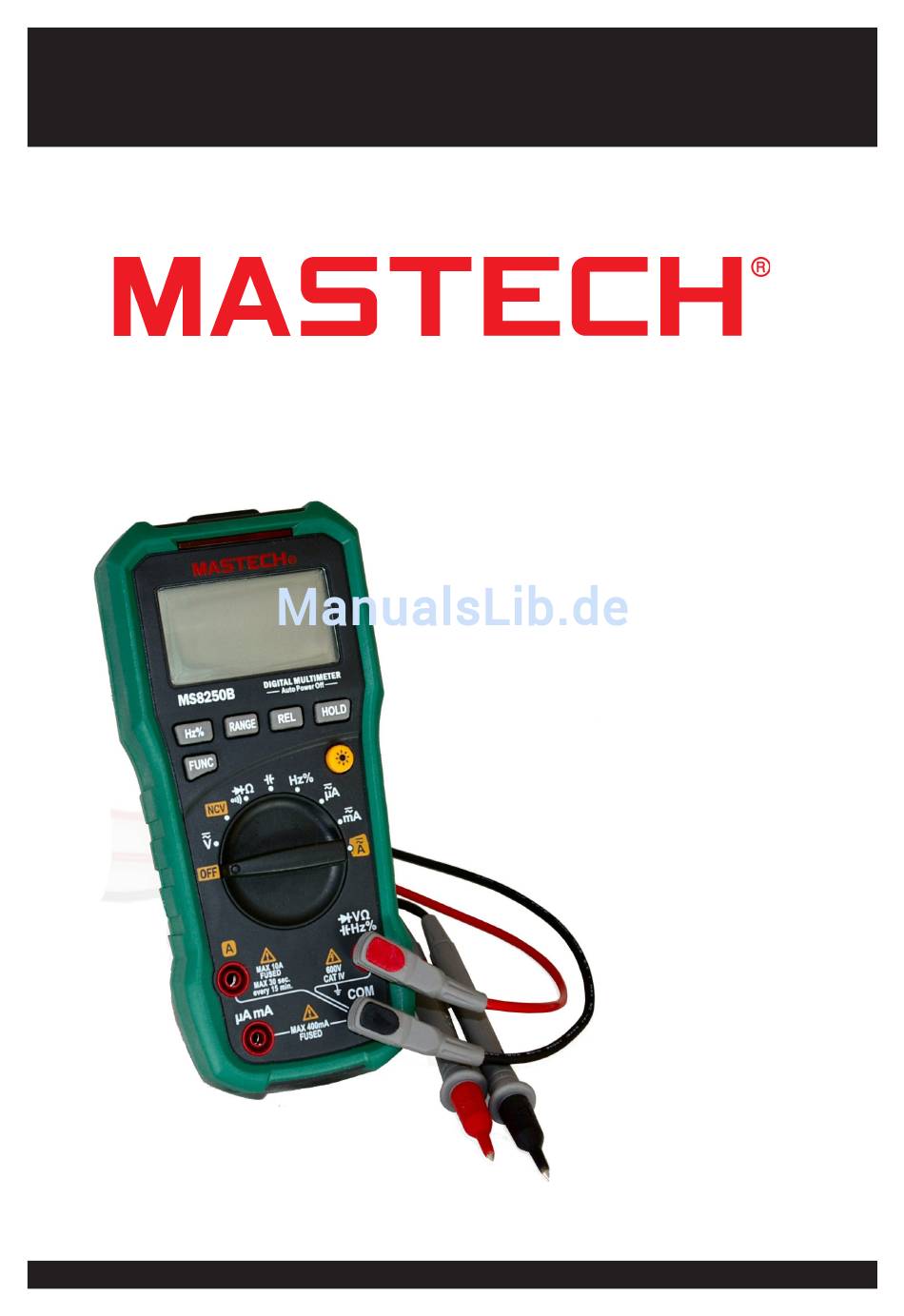

- Seite 1 Digital-Multimeter MS8250B Best.Nr. 830 672 Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung. MS8250B Betriebsanleitung User Manual Pollin Electronic GmbH • Max-Pollin-Str.1 • DE-85104 Pförring • Tel. +49 (0) 8403 920-920 • www.pollin.de...
-
Seite 2: Allgemeine Sicherheitshinweise
Sicherheitshinweise Allgemeine Sicherheitshinweise: • Lesen Sie vor Inbetriebnahme die komplette Bedienungsanleitung durch! Diese Bedienungsanleitung ist Bestandteil des Produktes. Sie enthält wichtige Sicherheitshinweise und Anleitungen zur Inbetriebnahme und Bedienung! • Bewahren Sie diese Bedienungsanleitung zum Nachlesen auf! Wenn Sie das Produkt an Dritte weitergeben, achten Sie darauf, dass Sie diese Bedienungsanleitung mitgeben. -
Seite 3: Zu Ihrer Information
• Berühren Sie während einer Messung nicht die Prüfspitzen. Bleiben Sie mit Ihren Fingern immer hinter dem Fingerschutz. • Trennen Sie die Messleitungen von den Testpunkten, bevor Sie die Funktionen ändern. • Wenn Widerstand oder Kapazitäten gemessen werden, stellen Sie sicher, dass der Strom im Schaltkreis ausgeschaltet ist. •... -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ..............Seite 2,3 1. Bestimmungsgemäße Verwendung ..............Seite 4 2. Bedienelemente ..............Seite 5 3. Inbetriebnahme 3.1. Batterie einsetzen ..............Seite 6 3.2. Multimeter einschalten ............. Seite 7 3.3. Spannung messen ..............Seite 7 3.4. Strom messen ..............Seite 7,8 3.5. -
Seite 5: Bedienelemente
2. Bedienelemente ❶ USB-Interface: Mini- USB-Buchse zum Verbinden mit einem Computer. ❷ NCV-LED: Indikator-LED, die bei Erkennung einer Spannung blinkt. ❸ LC-Display: Hier wird die aktuelle Konfiguration, der Batteriestatus und das Messergebnis angezeigt. ❹ Funktionstasten: HOLD: Hält die Messung mit dem aktuellen Wert bis zur nächsten Betätigung an. RANGE: Zur manuellen Wahl des Messbereichs. -
Seite 6: Display Einblendungen
Display Einblendungen Wechselspannung/-strom Gleichspannung/-strom Diode Durchgang Autorange (automatische Bereichswahl) Hold PCLINK USB-Modus aktiv Relativwert Erscheint bei schwacher Batterie Tastgradmessung Frequenzmessung Spannungsmessung Strommessung Kapazitätsmessung Widerstandsmessung 3. Inbetriebnahme 3.1. Batterie einsetzen • Bevor Sie mit den Messungen beginnen können, müssen Sie zunächst eine Batterie einlegen. -
Seite 7: Multimeter Einschalten
3.2. Multimeter einschalten Schalten Sie das Multimeter ein, in dem Sie den Drehwahlschalter ❻ von der Stellung OFF zu der gewünschten Mess- funktion drehen. Um Stromschläge zu vermeiden, sollten Sie auf keinen Fall versuchen Spannungsmessungen durchzuführen, wenn die Spannung über 600 V (CAT IV) liegt. 3.3. -
Seite 8: Hold Funktion
Messungen im 10 A-Bereich dürfen für max. 30 Sekunden und im Intervall von 15 Minuten durchgeführt werden, so dass sich die Sicherungen abkühlen können. • Verbinden Sie die Messspitzen in Reihe zum Messkreis. • Die gemessene Stromstärke wird im Display ❸... -
Seite 9: Diodentest
3.7. Diodentest Messen Sie keine unter Spannung stehenden Dioden! Achten Sie darauf, dass alle Bauelemente in der Schaltung entladen sind. • Um eine Diode zu messen, drehen Sie den Drehwahlschalter ❻ in den Ω -Bereich. • Drücken Sie die FUNC-Taste , bis das -Symbol im Display erscheint. -
Seite 10: Frequenz/Tastgrad Messen
3.9. Frequenz/Tastgrad messen Um mögliche Stromschläge zu vermeiden, sollten Sie auf keinen Fall versuchen Frequenz- messungen durchzuführen, wenn die Spannung über 250 V~ liegt. • Um einen Durchgangstest durchzuführen, stellen Sie den Drehwahlschalter auf Hz%. ❻ • Drücken Sie die HZ%-Taste um zwischen Frequenz Hz und Tastgrad % zu ❹... -
Seite 11: Displaybeleuchtung
Displaybeleuchtung • Durch einmaliges Drücken der Beleuchtungstaste ❺ können Sie die Displaybeleuchtung einschalten und durch erneutes Drücken wieder ausschalten. • Nach ca. 60 Sekunden wird die Beleuchtung automatisch wieder ausgeschaltet. Automatische Abschaltung • Das Multimeter schaltet sich nach ca. 30 Min ohne Eingabe automatisch ab, um die Batterie zu schonen. Sie können jede Taste drücken, um das Gerät wieder einzuschalten. -
Seite 12: Verbindung Zum Pc
4. Verbindung zum PC Sie können das Multimeter MS8250B über das mitgelieferte USB-Kabel mit Ihrem PC verbinden und die Messungen anhand der Software auf Ihrem Monitor verfolgen und gegebenenfalls speichern. Treiberinstallation Sobald Sie das Multimeter erstmals mit Ihrem Computer verbinden, beginnt dieser mit der Installation der Treiber. -
Seite 13: Messwertübertragung
Messwertübertragung • Verbinden Sie das Multimeter mit Ihrem PC und starten Sie die zuvor installierte Software. • Die Software sucht nach einem angeschlossenen Multimeter und verbindet sich anschließend automatisch. • Sobald das Multimeter von der Software erkannt wurde beginnt die Aufzeichnung der Messwerte. •... -
Seite 14: Wartung Und Reinigung
5. Wartung und Reinigung Jegliche Reparatur oder Wartung, die nicht in dieser Bedienungsanleitung behandelt wird, sollte nur von Fachkräften vorgenommen werden. Einlegen/Wechseln der Batterie: • Wenn im Display ❸ das -Symbol erscheint, ist die eingelegte Batterie schwach und sollte erneuert werden, um falsche Messergebnisse zu vermeiden. -
Seite 15: Technische Daten
7. Technische Daten 7.1. Messbereiche Wechselstrom (AC) Messbereich Auflösung Genauigkeit 400 µA 0,1 µA 4000 µA 1 µA ± (1,5 % + 2 Digits) 40 mA 10 µA 400 mA 100 µA 10 A 10 mA ± (3,0 % + 5 Digits) •... -
Seite 16: Wechselspannung (Ac)
Diode Messbereich Auflösung Funktion 1 mV Messung des Spannungsabfalls einer Diode • Messspannung: 1,5 V- • Messstrom: 1 mA • Überspannungsschutz: 250 V-/~(RMS) Wechselspannung (AC) Messbereich Auflösung Genauigkeit 400 mV 0,1 mV ± (1,0 % + 5 Digits) 0,001 V 40 V 0,01 V ±... -
Seite 17: Kapazität
Tastgrad Messbereich Auflösung Genauigkeit 0,1 % bis 99 % 0,1 % ± (2,0 % + 2) Widerstand Messbereich Auflösung Genauigkeit 400 Ω 0,1 Ω 4 kΩ 0,001 kΩ 40 kΩ 0,01 kΩ ± (1,0 % + 5 Digits) 400 kΩ 0,1 kΩ... -
Seite 18: Allgemein
• Gewicht: 250g • Betriebstemperatur: 0...40 °C • Lagertemperatur: -10...50 °C 8. Lieferumfang • Digitalmultimeter MASTECH MS8250B • Treiber-CD, Software • USB-Kabel • Messleitungen • Anleitung 9. Sicherungswechsel Der Sicherungswechsel darf nur von einer Person mit Fachkenntnissen durchgeführt werden. Verwenden nur Ersatzsicherungen mit den vorgeschriebenen Werten. -
Seite 19: Entsorgung
10. Entsorgung Elektro- und Elektronikgeräte, die unter das Gesetz “ElektroG“ fallen, sind mit nebenstehender Kennzeichnung versehen und dürfen nicht mehr über Restmüll entsorgt, sondern können kostenlos bei den kommunalen Sammel- stellen z.B. Wertstoffhöfen abgegeben werden. Als Endverbraucher sind Sie gesetzlich (Batterien-Verordnung) zur Rückgabe gebrauchter Batterien und Akkus verpflichtet. - Seite 20 Diese Bedienungsanleitung ist eine Publikation von Pollin Electronic GmbH, Max-Pollin-Straße 1, 85104 Pförring. Alle Rechte einschließlich Übersetzung vorbehalten. Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten. Copyright 2017 by Pollin Electronic GmbH ©...
