Inbetriebnahme und Bedienung
Hinweis: Bevor Sie mit den Messungen beginnen können, müssen Sie zunächst die Batterie einlegen. Beachten Sie hierfür
den Punkt "Einlegen/Wechseln der Batterien" auf Seite 6 dieser Anleitung.
Bevor Sie beginnen
Kontrollieren Sie vor Beginn aller Messungen immer erst das Multimeter und alle Zusatzteile. Achten Sie auf Schäden,
!
Verschmutzungen (Staub, Dreck, Fett, usw.) und Defekte. Überprüfen Sie, ob die Messleitungen brüchig sind oder die Isolie-
rung beschädigt ist. Ersetzen Sie die Messleitungen umgehend, wenn dies der Fall ist! Vergewissern Sie sich ebenfalls, dass
die Messleitungen fest in den Messbuchsen sitzen.
Versuchen Sie nie eine Messung vorzunehmen, wenn es irgendwelche Fehler gibt!
Multimeter ein-/ausschalten
• Schalten Sie das Multimeter ein, indem Sie den Drehwahlschalter ❸ von der Stellung OFF zu der gewünschten Messfunk-
tion drehen.
• Drehen Sie den Drehwahlschalter ❸ wieder auf die Stellung OFF um das Messgerät auszuschalten.

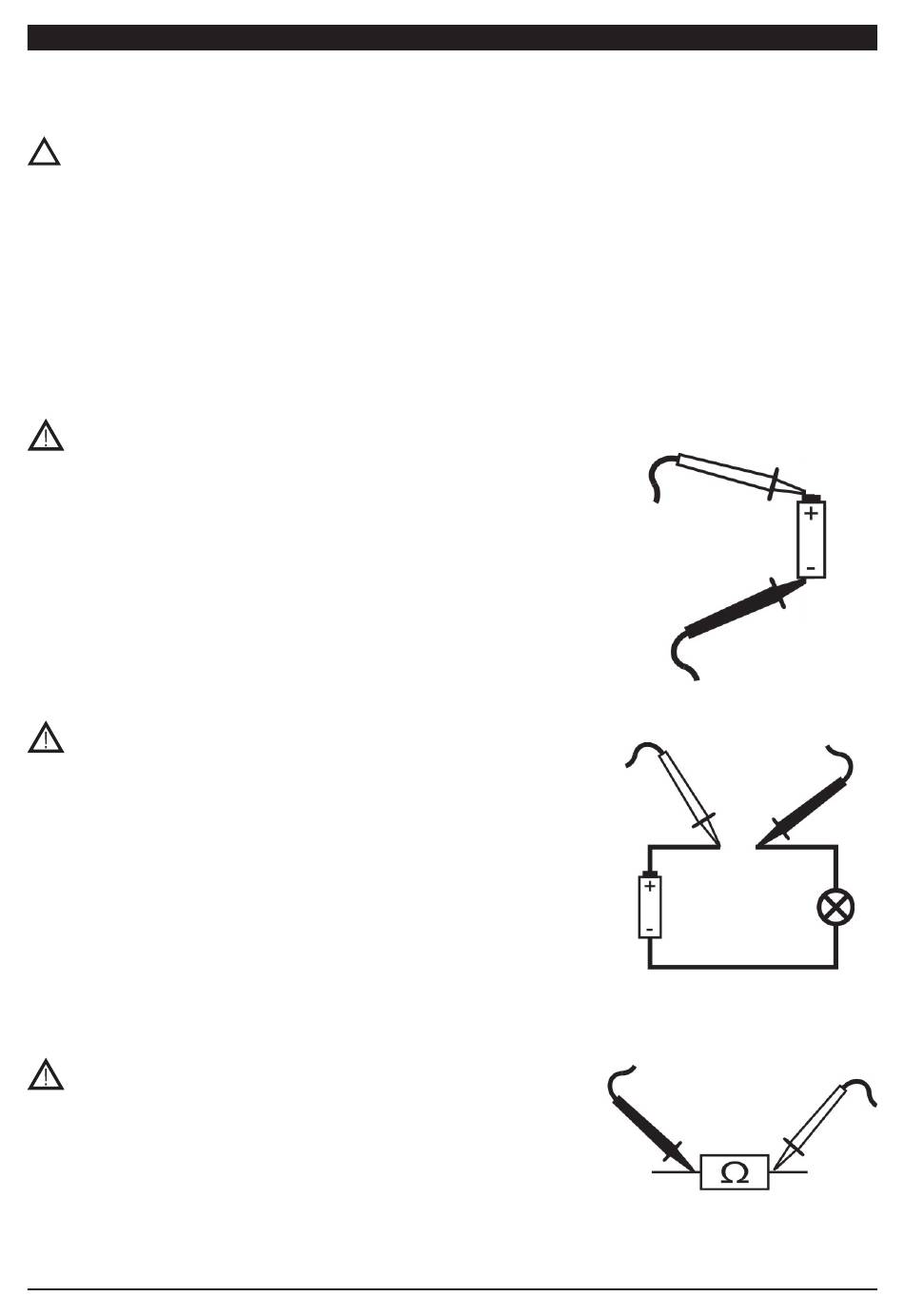

Gleich-/ Wechselspannungsmessung
Achtung: Messen Sie keine Spannungen über 600 V-/~!
• Drehen Sie den Drehwahlschalter ➌ in den V-Bereich.
• Drücken Sie die Funktions-Taste ➒ bis"AC" (für Wechselspannungsmes-
sung) bzw. "DC" (für Gleichspannungsmessung) im Display ➐ eingeblendet
wird.
• Verbinden Sie die schwarze Messleitung mit der COM-Buchse ❽.
• Verbinden Sie beide Messspitzen parallel mit der zu messenden Spannungs-
quelle (siehe Skizze).
• Hinweis: Bei Gleichspannungsmessung muss auf die richtige Polarität ge-
achtet werden.
Gleich-/Wechselstrommessung
Achtung: Messen Sie keine Ströme über 200 mA!
• Drehen Sie den Drehwahlschalter ➌ in den mA-Bereich.
• Drücken Sie die Funktions-Taste ➒ bis"AC" (für Wechselstrommessung)
bzw. "DC" (für Gleichstrommessung) im Display ➐ eingeblendet wird.
• Verbinden Sie die schwarze Messleitung mit der COM-Buchse ❽.
• Schalten Sie den zu messenden Stromkreis ab.
• Verbinden Sie beide Messspitzen in Reihe mit Ihrem Stromkreis (siehe Skiz-
ze). Bei Gleichspannung muss auf die Polarität geachtet werden!
• Schalten Sie den Stromkreis wieder an. Jetzt können Sie das Messergebnis
vom Display ➐ ablesen.
• Schalten Sie den Stromkreis wieder ab, bevor Sie die Messleitungen entfer-
nen.
Widerstandsmessung
Achtung: Messen Sie keine unter Spannung stehenden Objekte!
• Drehen Sie den Drehwahlschalter ❸ in den Ω-Bereich.
• Verbinden Sie die schwarze Messleitung mit der COM-Buchse ❽.
• Verbinden Sie beide Messspitzen parallel mit dem zu messenden Objekt
(siehe Skizze).
• Der gemessene Widerstand wird jetzt im Display ➐ angezeigt.
4
