2. Installation und Betrieb
Es gibt zwei Arten von Online-USVs: Standard- und Long-run-Modelle. Bitte beachten Sie folgende
Modellübersicht.
Modell
PowerWalker VFI
6000CRM LCD
2-1. Auspacken und Überprüfen
Packen Sie den Inhalt aus und überprüfen Sie den Packungsinhalt. Das Paket enthält:
● Eine USV
● Eine Bedienungsanleitung
● Eine Überwachungssoftware-CD
● Ein RS-232 Kabel (optional)
● Ein USB-Kabel
● Ein Batteriekabel (optional)
HINWEIS: Bitte überprüfen Sie das Gerät vor der Installation. Vergewissern Sie sich, dass kein Teil in der
Packung während des Transport beschädigt wurde. Falls ein Teil fehlt oder schadhaft ist, schalten Sie die
Einheit nicht ein und informieren Sie den Transporteur und Händler. Bitte bewahren Sie die
Originalverpackung für weiteren Gebrauch auf.

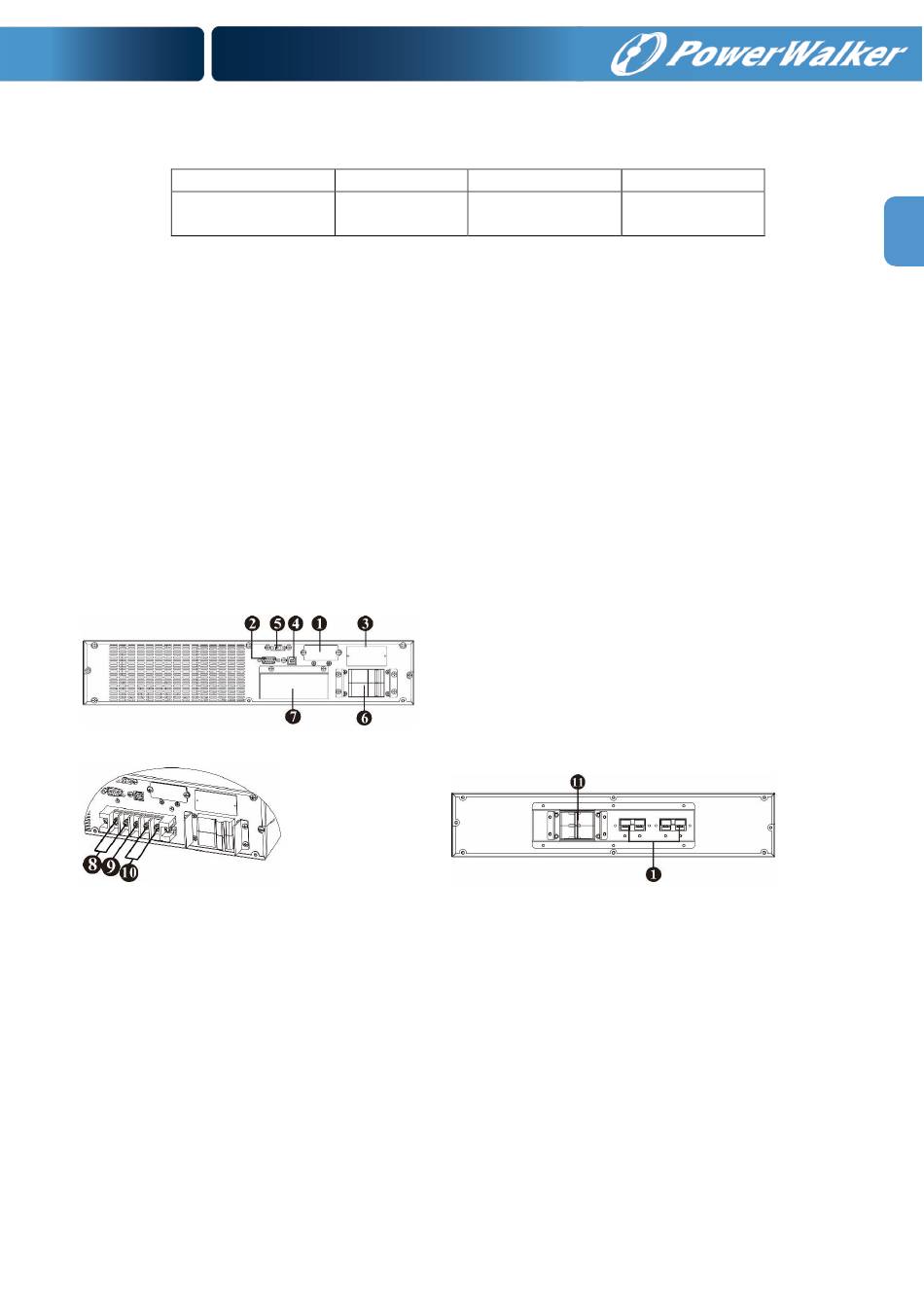

2-2. Rückwandansicht
Diagramm 1: PowerWalker VFI 6000CRM LCD (L) Rückwand
Diagramm 2: Eingangs-/Ausgangsklemme
1. Externer Batterieanschluss
2. RS-232 Kommunikationsanschluss
3. Intelligent Slot
4. USB-Kommunikation
5. Stecker für Not-Aus-Schalter (Emergency power off - EPO)
6. Eingangssicherung
7. Eingangs-/Ausgangsklemme (Details siehe Diagramm 2)
8. Ausgangsklemme
9. Erdungsklemme
10. Versorgungseingangsklemme
11. Batteriepack Ausgangssicherung
Typ
PowerWalker VFI
Standardmodell
6000CRM LCDL
5
Modell
Typ
Long-run-Modell
Diagramm 3: Batteriepack, Rückwand
