8
und dem 1-Wire-Bus senden. Als Antwort kann das Modul Befehle zum Sperren/Entsperren
von Eingängen und zum Aktivieren/Deaktivieren von Ausgängen des Moduls empfangen.
4. Modulbeschreibung
Anschluss der Antenne (die Antenne ist dem Modul beigefügt).
Steckplatz für die SIM-Karte.
Bevor Sie die SIM-Karte in den Steckplatz einstecken, programmieren Sie zuerst im
Modul den PIN-Code der Karte (wenn die Karte die Eingabe des PIN-Codes verlangt).
APS-Schnittstelle zum Anschluss eines SATEL-Netzteils (z.B. APS-412).
LED-Dioden zur Anzeige des Modulzustands (siehe: „LED-Anzeige").
RS-232-Schnittstelle (TTL).
Information zur Montage der SIM-Karte.
Beschreibung der Klemmen
– Stromversorgungseingang (12 V DC ±15%).
+12V
– Masse.
COM
RING, TIP – Klemmen zum Anschluss eines Telefonwählgeräts der Alarmzentrale.
S1...S3
– 1-Wire-Bus (an den Bus können digitale 1-Wire-Temperatursensoren
angeschlossen werden):
S1 – Masse,
S2 – Daten,
S3 – Spannungsversorgung.
– Eingänge. Sie können als digital (Typ NC oder NO) oder analog programmiert
I1...I8
werden.
– programmierbare OC-Ausgänge (Trennen von der Masse / Kurzschluss mit
O1...O2
der Masse).
GPRS-A LTE

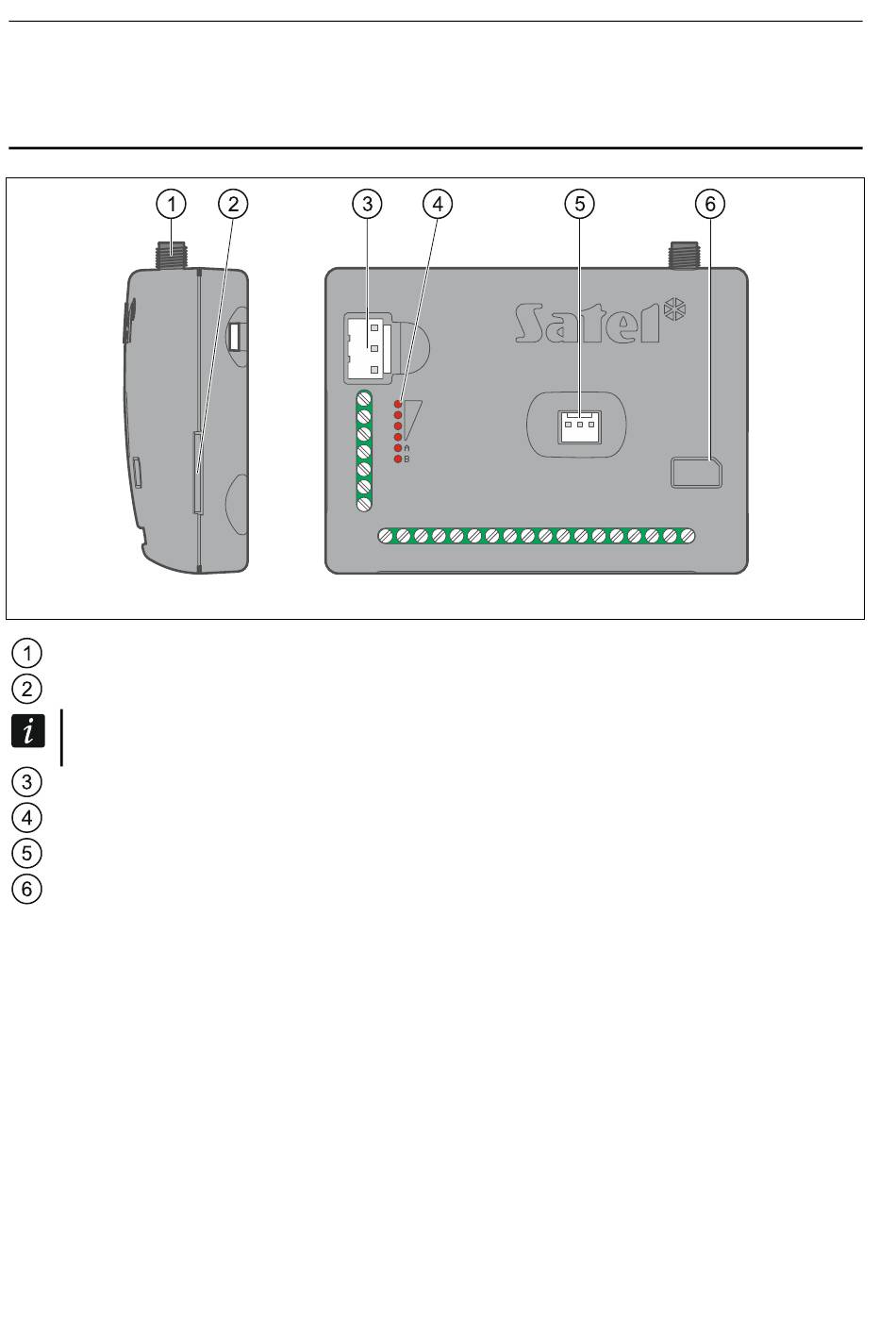

Abb. 4. Das Modul GPRS-A LTE.
SATEL
