- Seite 1 Modul zur galvanischen Trennung des RS-485-Busses ACSP-RSI Firmwareversion 1.00 acsp-rsi_de 02/23 SATEL sp. z o.o. • ul. Budowlanych 66 • 80-298 Gdańsk • POLEN Tel. +48 58 320 94 00 www.satel.pl...
- Seite 2 WICHTIG Das Gerät soll durch qualifiziertes Fachpersonal installiert werden. Bevor Sie zur Installation übergehen, lesen Sie bitte sorgfältig diese Anleitung, um eventuelle Fehler und dadurch eine fehlerhafte Funktion oder Beschädigungen an der Anlage zu vermeiden. Alle elektrischen Anschlüsse sind bei abgeschalteter Stromversorgung auszuführen. Eingriffe in die Konstruktion, eigenmächtige Reparaturen oder Änderungen, die vom Hersteller nicht erlaubt sind, lassen die Garantie entfallen.
-
Seite 3: Eigenschaften

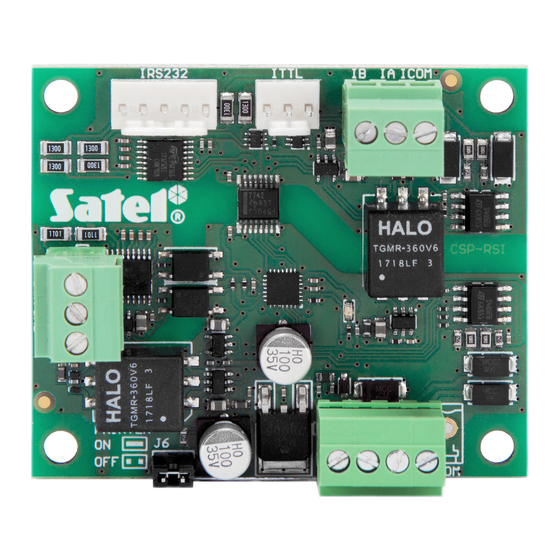

Galvanische Trennung des RS-485-Busses. RS-485-Schnittstelle zum Anschluss an die Zentrale ACSP-402 / das abgesetzte Bedienfeld APSP-402. RS-485-Schnittstelle zum Anschluss an ein zweites Modul ACSP-RSI. Serieller Thermodrucker anschließbar. Stromversorgung 12...18 V DC aus der Zentrale ACSP-402 / aus dem abgesetzten Bedienfeld APSP-402. - Seite 4 Das Modul ist für die Montage im Gehäuse der Zentrale / des abgesetzten Bedienfeldes vorgesehen. 1. Nehmen Sie das Modul der Hauptplatine der Zentrale / des abgesetzten Bedienfeldes aus den Halterungen heraus. 2. Schrauben Sie das Modul ACSP-RSI an die Unterseite des Hauptplatinenmoduls der – Zentrale abgesetzten...
-
Seite 5: Technische Daten
5. Wenn das Modul einen seriellen Drucker unterstützen soll, setzen Sie eine Steckbrücke an die Pins PRINTER auf und schließen Sie den Drucker an das Modul an. Nur ein ACSP-RSI-Modul im Brandmeldesystem kann einen Drucker unterstützen. 6. Schließen Sie die Stromversorgung an das Modul an (Abb. 4). - Seite 6 ACSP-RSI SATEL Abmessungen ......................61 x 51 mm Gewicht ..........................28 g...
