Satel GPRS-A Bedienungsanleitung
Universal-überwachungsmodul
Vorschau ausblenden
Andere Handbücher für GPRS-A:
- Kurze installationsanleitung (7 Seiten) ,
- Bedienungsanleitung (59 Seiten) ,
- Errichteranleitung (52 Seiten)
Verwandte Anleitungen für Satel GPRS-A
Inhaltszusammenfassung für Satel GPRS-A
- Seite 1 GPRS-A Universal-Überwachungsmodul Firmwareversion 1.04 / 2.00 gprs-a_de 11/21 SATEL sp. z o.o. • ul. Budowlanych 66 • 80-298 Gdańsk • POLEN Tel. + 48 58 320 94 00 www.satel.eu...
- Seite 2 Das Typenschild des Gerätes befindet sich auf dem Gehäuseunterteil. In diesem Gerät wurde FreeRTOS verwendet (www.freertos.org). Das Ziel der Firma SATEL ist ständig die höchste Qualität der Produkte zu gewährleisten, was zu Veränderungen in der technischen Spezifikation und der Software führt.
- Seite 3 Änderungen in der Firmwareversion 1.04 / 2.00 Programm GX Soft Neue Programmversion (2.00) mit einer neuen grafischen Oberfläche. Ausgänge Neue Option: „Polarität” – bestimmt die Funktionsweise des Ausgangs. Möglichkeit, eine zusätzliche Liste Telefonnummern CLIP-Steuerung programmieren, die zur CLIP-Steuerung verwendet werden können. Neues Kommunikationsprotokoll JSON/HTTP.
-
Seite 4: Inhaltsverzeichnis
Zusätzliches Menü ........................... 16 6.1.5 Verbindungsaufnahme zwischen dem Programm und dem Modul ........19 6.2.1 Lokale Verbindung ........................... 19 6.2.2 Fernverbindung: Server SATEL ....................... 20 6.2.3 Fernverbindung: Modul > GX Soft ....................20 Projekt ..........................20 Geräte ..........................22 6.4.1 Hauptplatine ............................. - Seite 5 SATEL GPRS-A 6.18 Ereignisse ..........................55 7. GX Control App ....................... 56 8. Steuerung mithilfe des Telefons ..................58 SMS-Steuerung........................58 CLIP-Steuerung ........................59 9. Aktualisierung der Modulfirmware ................... 59 Lokale Aktualisierung ......................59 Fernaktualisierung ......................... 59 9.2.1 Initialisierung der Aktualisierung mittels SMS-Nachricht ..............60 10.
-
Seite 6: Einleitung
GPRS-A SATEL 1. Einleitung Diese Anleitung beschreibt das Modul GPRS-A, seine Installation und Konfiguration unter Verwendung des Programms GX Soft. 2. Eigenschaften Kommunikation Eingebautes Telefon im 2G-Mobilfunknetz (850 / 900 / 1800 / 1900 MHz) betrieben. Möglichkeit der Fern-Prüfung des Zustandes verfügbarer Mittel und der Gültigkeit der im Modul installierten SIM-Karte. - Seite 7 Durchsicht von Störungen, Durchsicht des Ereignisspeichers. Einfache und bequeme Herstellung der Fernkommunikation zwischen der GX Control App und dem Modul dank dem SATEL Verbindungs-Setup-Service. Konfiguration Kostenloses Programm GX Soft, welches ermöglicht, das Modul sowohl lokal (RS-232- Schnittstelle (TTL)) als auch per Fernzugriff (Datenübertragung über zellulares Netzwerk)
-
Seite 8: Beispiel Der Anwendung Des Moduls
Spannungsversorgung mit 12 V (±15%). Buchse zum Anschluss des dedizierten Netzgerätes der Firma SATEL. 3. Beispiel der Anwendung des Moduls Erweiterte Funktionalität des GPRS-A ermöglicht seine vielfältige Anwendung. In diesem Kapitel wurden beispielsweise Anwendungsmöglichkeiten beschrieben. Einige von den Anwendungen können miteinander verbunden werden. -
Seite 9: Simulation Der Leitstelle
SATEL GPRS-A Die 1-Wire-Sensoren können mithilfe des GX Soft Programms oder der GX Control App gesperrt werden. Die an die Ausgänge des Moduls angeschlossenen Geräte können auf verschiedene Art und Weise gesteuert werden: lokal (über Eingänge des Moduls oder das Programm GX Soft) oder per Fernzugriff (mithilfe einer SMS-Nachricht, CLIP-Service, des Programms GX Soft oder der GX Control App). -

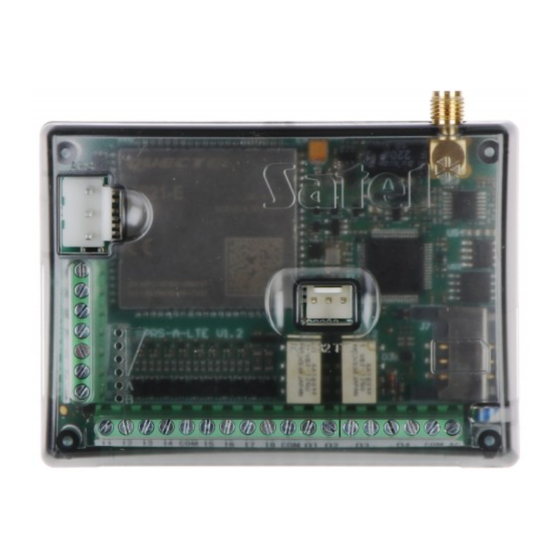

Seite 10: Modulbeschreibung
Bevor Sie die SIM-Karte in den Steckplatz einstecken, programmieren Sie zuerst im Modul den PIN-Code der Karte (wenn die Karte die Eingabe des PIN-Codes verlangt). APS-Schnittstelle zum Anschluss eines SATEL-Netzteils (z.B. APS-412). LED-Dioden zur Anzeige des Modulzustands (siehe: „LED-Anzeige”). RS-232-Schnittstelle (TTL). -
Seite 11: Led-Anzeige
Stromversorgung wird die Funktionsweise des Ausgangs durch die Option „Polarität” bestimmt (siehe: S. 32). – Eingang zur Kontrolle der Wechselspannung. Abb. 5. Abmessungen des Gehäuses vom Modul GPRS-A. LED-Anzeige Abb. 6. Beispiele von LED-Anzeigen der Zustände. I (LED A blinkt, die anderen leuchten) – es erfolgt die Datenübertragung; Signalstärke: 3. -
Seite 12: Installation
Kabelbinder oder gerader Haken. Installation der Antenne Das Modul GPRS-A wird zusammen mit einer Antenne verkauft. Diese Antenne kann durch eine andere Antenne ersetzt werden, die an dem Gehäuse montiert wird oder die in einem gewissen Abstand vom Gehäuse montiert werden soll. -
Seite 13: Anschluss Der Geräte An Ein- Und Ausgänge
1. An die Klemmen der Eingänge schließen Sie die Geräte an, deren Betrieb durch das Modul überwacht werden soll. 2. Wenn das Modul von dem Netzteil APS-15 oder APS-30 von SATEL gespeist werden soll, können Sie an die AC-Eingangsklemme den Draht aus der Sekundärwicklung des Transformators anschließen, der die Wechselspannung an das Netzteil liefert (Abb. -
Seite 14: Anschluss Der Stromversorgung Und Inbetriebnahme Des Moduls
Anschluss des Computers an das Modul Verbinden Sie die RS-232 (TTL) Schnittstelle des Moduls mit dem USB-Port des Computers. Verwenden Sie dazu den von SATEL angebotenen USB-RS Konverter. Nach dem Anschluss des Computers können Sie: das Modul mit dem Programm GX Soft konfigurieren. Das Programm GX Soft können Sie von www.satel.eu herunterladen. -
Seite 15: Konfiguration
SATEL GPRS-A 6. Konfiguration Alle Einstellungen des Moduls können Sie mithilfe des Computers mit installiertem Programm GX Soft konfigurieren. Erforderliche Programmversion: 2.0 (oder höher). Die Kommunikation zwischen dem Computer und dem Modul kann lokal (über RS-232- Schnittstelle (TTL)) oder per Fernzugriff (über zellulares Netzwerk) erfolgen. - Seite 16 GPRS-A SATEL Icons klicken Sie, um das Programm GX Soft zu aktualisieren. Die Taste wird angezeigt, wenn eine neue Programmversion verfügbar ist. klicken Sie, um ein neues Projekt mit Werkseinstellungen des Moduls hinzuzufügen. klicken Sie, um ein Projekt mit Moduleinstellungen zu importieren.
-
Seite 17: Menüleiste Des Programms Gx Soft
Uhrzeit (Universalzeit (GMT)) angezeigt. Information zur Kommunikation mit dem Modul: COM – lokale Verbindung, SRV – Fernverbindung (zellulares Netzwerk) mittels Server SATEL, TCP – Fernverbindung (zellulares Netzwerk) direkt mit dem Modul. Wenn Sie auf den Text klicken, wird die Information über den Verbindungszustand angezeigt. -
Seite 18: Seitenmenü
GPRS-A SATEL klicken Sie, um die Verbindung mit dem Modul zu beenden. Die Taste wird angezeigt, wenn das Programm mit dem Modul verbunden ist. klicken Sie, um die Daten aus dem Modul auszulesen. klicken Sie, um die Daten in dem Modul zu speichern. Wenn falsche Daten im Programm eingegeben wurden (z. - Seite 19 soll das Modul lokal über den Computer programmiert werden, der an die RS-232- Schnittstelle (TTL) des Moduls angeschlossen ist, wählen Sie „COM”, soll das Modul per Fernzugriff über zellulares Netzwerk über Server SATEL parametriert werden, wählen Sie „SERVER SATEL”, ...
- Seite 20 GPRS-A SATEL Abb. 13. Fenster „Verbindung”: Parameter zur Verbindung über Server SATEL. MODUL > GX SOFT Port – Nummer des Ports, an dem der Computer mit dem Programm GX Soft die vom Modul eingehenden Anrufe abhört. Abb. 14. Fenster „Verbindung”: Parameter zur direkten Verbindung mit dem Modul.
-
Seite 21: Verbindungsaufnahme Zwischen Dem Programm Und Dem Modul
Lokale Verbindung 1. Verbinden Sie die RS-232 (TTL) Schnittstelle des Moduls mit dem Port des Computers mithilfe des USB-RS Konverters von SATEL. 2. Im Startfenster des Programms öffnen Sie die Datei mit den Moduldaten (eine Datei mit Werkseinstellungen oder eine zuvor gespeicherte Datei). -
Seite 22: Fernverbindung: Server Satel
1. Im Startfenster des Programms öffnen Sie die Datei mit den Moduldaten (eine Datei mit Werkseinstellungen oder eine zuvor gespeicherte Datei). 2. Im Fenster „Verbindung”, in der Registerkarte „SERVER SATEL” konfigurieren Sie die Einstellungen, die zur Verbindungsaufnahme über Server SATEL erforderlich sind (siehe: „Fenster „Verbindung””... - Seite 23 Firmwareversion – Firmwareversion des Moduls: Nummer und Kompilationsdatum. Radio-Firmwareversion – Nummer der Radio-Firmwareversion. IMEI – individuelle Identifikationsnummer des Zellulartelefons des Moduls. ID – individuelle Identifikationsnummer des Moduls zur Kommunikation via Server SATEL (sie wird automatisch von Server SATEL zugewiesen). Klicken Sie auf , um die...
-
Seite 24: Geräte
– klicken Sie, um das Fenster zu öffnen, in dem der QR-Code angezeigt wird. Der QR-Code enthält die Informationen, die zur Konfiguration der Einstellungen bezüglich der Kommunikation durch den Server SATEL erforderlich sind. Der QR-Code kann mithilfe eines mobilen Gerätes gelesen oder in eine PNG-Datei exportiert und an die Benutzer weitergegeben werden. -
Seite 25: Testübertragungen
Wenn die Optionen „SMS mit Modulstatus auf CLIP senden” und „SMS mit Status der 1-Wire-Sensoren auf CLIP senden” ausgeschaltet sind, sendet das Modul als Antwort auf CLIP eine SMS-Nachricht mit dem Inhalt „GPRS-A CLIP”. CLIP startet Testübertragung – bei eingeschalteter Option sendet das Modul die Testübertragung als Reaktion auf CLIP. -
Seite 26: Gsm
GPRS-A SATEL 6.4.2 SIGNAL DES ZELLULAREN NETZWERKES RSSI (dBm) – Empfangssignalstärkeindikator. BER (%) – Bitfehlerrate (Verhältnis der fehlerhaften Bits zur Gesamtanzahl der gesendeten Bits). SIM – bei eingeschalteter Option unterstützt das Modul die SIM-Karte. Schalten Sie die Option aus, wenn die SIM-Karte nicht benutzt werden soll. Das Ausschalten der Option wird den unnötigen Störungsmeldungen der Karte vorbeugen. -
Seite 27: Eingänge
SATEL GPRS-A gespeichert hat, müssen Sie diese nicht einstellen. Im anderen Fall, wenn das Modul SMS-Nachrichten senden soll, muss SMSC-Nummer eingegeben werden. Die Nummer muss dem Netz, in dem die SIM-Karte registriert ist, entsprechen. GPRS ein – schalten Sie die Option ein, wenn die Daten über zellulares Netzwerk übertragen werden sollen. -
Seite 28: Einstellungen
GPRS-A SATEL Eingang im Normalzustand (nicht verletzt / Schwelle nicht überschritten). Klicken Sie, um den Eingang zu sperren. Eingang verletzt / Schwelle überschritten. Klicken Sie, um den Eingang zu sperren. Eingang gesperrt. Klicken Sie, um den Eingang zu entsperren. Die Tasten werden angezeigt, wenn das Programm mit dem Modul verbunden ist. Wenn der Eingang als analog programmiert ist, wird unterhalb der Schaltfläche der Wert der... -
Seite 29: Sperrungen
SATEL GPRS-A Sensibilität – Zeit, während der: der digitale Eingang vom Typ NC von der Masse getrennt werden muss, damit das Modul eine Eingangsverletzung registrieren kann, der digitale Eingang vom Typ NO zur Masse kurzgeschlossen werden muss, damit das Modul eine Eingangsverletzung registrieren kann, ... -
Seite 30: Skalieren
GPRS-A SATEL Name – individueller Name des Eingangs. Grenze L – untere Schwelle für den analogen Eingang. Das Sinken des Wertes am Eingang (minus Toleranz) bedeutet Grenzwertüberschreitung unter Schwellenwert (Eingangsverletzung). Wenn Sie keinen Wert eingeben, wird der Schwellenwert nicht kontrolliert. -
Seite 31: 1-Wire-Sensoren
SATEL GPRS-A Abb. 21. Beispiel für lineare Kennlinie des Luftfeuchtesensors. X – Spannung am Ausgang des Sensors [V], Y – relative Feuchte [% Rh]. 1-Wire-Sensoren Abb. 22. Registerkarte „1-Wire-Sensoren”. Der 1-Wire-Bus kann bis zu 8 digitale Temperatursensoren unterstützen. Die Bedienung der 1-Wire-Sensoren ist ähnlich wie bei Sensoren, die an analoge Eingänge angeschlossen sind... -
Seite 32: Zustand
GPRS-A SATEL 6.6.1 Zustand Sensor nicht benutzt (nicht identifiziert – siehe: „Sensoren identifizieren” S. 30). Normalzustand. Klicken Sie, um den Sensor zu sperren. überschrittene Grenze L oder H. Klicken Sie, um den Sensor zu sperren. Sensor gesperrt. Klicken Sie, um den Sensor zu entsperren. -
Seite 33: Ausgänge
SATEL GPRS-A Löschen – klicken Sie, um den ausgewählten Sensor zu löschen. Alles löschen – klicken Sie, um alle Sensoren zu löschen. Ausgänge 6.7.1 Steuerung Ausgang AUS. Klicken Sie, um den Ausgang einzuschalten. Ausgang EIN. Klicken Sie, um den Ausgang auszuschalten. -
Seite 34: Auslösung
GPRS-A SATEL Problem mit Übertragung an LS 1 / LS 2 wenn diese Option eingeschaltet ist, wird der Ausgang aktiviert, wenn Probleme beim Senden von Ereignissen an die Leitstelle 1 / 2 auftreten. Störung des zellularen Netzwerkes – wenn diese Option eingeschaltet ist, wird der Ausgang aktiviert, wenn es ein Problem mit dem Einloggen in das zellulare Netzwerk gibt. -
Seite 35: Kommunikation
SATEL GPRS-A 1: EIN – Verletzung des Eingangs / Grenzwertüberschreitung aktiviert den Ausgang. 2: AUS – Verletzung des Eingangs / Grenzwertüberschreitung deaktiviert den Ausgang. 3: EIN AUF ZEIT – Verletzung des Eingangs / Grenzwertüberschreitung aktiviert den Ausgang für die im Feld „Betriebszeit” (siehe: S. 31) vorprogrammierte Zeit. -
Seite 36: Server Satel
Push-Benachrichtigungen – bei eingeschalteter Option kann die App GX Control per PUSH-Benachrichtigungen über die Ereignisse informieren. Vergewissern Sie sich, dass Tarifplan Ihrer SIM-Karte den Anforderungen der Kommunikation über den Server SATEL angepasst ist (die Verbindung mit dem Server ist die ganze Zeit aktiv). 6.8.2 Direkte Verbindung mit GX Soft Serveradresse –... - Seite 37 SATEL GPRS-A das empfangene Ereignis wird erst bestätigt, wenn das Modul eine Bestätigung des Empfangs des Ereignisses von der Leitstelle erhält. Spannung der Tel.Leit. bei GSM-Störung aus – wenn diese Option eingeschaltet ist, schaltet das Modul bei Störung des Zellulartelefons die Spannung an den Klemmen der Telefonleitung ab.
-
Seite 38: Übertragung
GPRS-A SATEL – Konfigurationsweise Parameter „Dauer Bestätigung” [Bestätigung] und „Verzögerung der SIA-Bestätigung”. Benutzerdefinierte Einstellungen – Sie können die Parameter manuell konfigurieren. Typische Einstellungen – die Parameter werden automatisch entsprechend den Anforderungen gewählten Übertragungsformats konfiguriert („Übertragungsformat”). – [Beispiel-Zentrale] Parameter werden automatisch entsprechend Anforderungen der gewählten Alarmzentrale konfiguriert. - Seite 39 SATEL GPRS-A Übertragung – bei eingeschalteter Option kann das Modul Ereigniscodes an die Leitstelle senden. Diese Option gilt für Ereignisse, die das Modul von der Alarmzentrale empfängt, und Ereignisse, die vom Modul generiert werden. Übertragungsmodus – Weise, auf welche Ereigniscodes an Leitstellen gesendet werden: Nur Stelle 1 –...
- Seite 40 Übertragung. Sie können die Werte von 0 bis 65535 eingeben. Erweiterte SATEL Leitst.-Schlüssel – Zeichenfolge, die zum Verschlüsseln von den an die Leitstelle über zellulares Netzwerk im SATEL-Format gesendeten Daten dient. Sie können bis zu 12 alphanumerische Zeichen (Ziffern, Buchstaben und Sonderzeichen) eintragen. Wenn Sie 24 hexadezimale Zeichen (Ziffern oder Buchstaben von A bis F) eintragen möchten,...
-
Seite 41: Übertragungspriorität
SATEL GPRS-A Leitstelle herstellen kann, testet es die Verbindung zum Server 2 (gemäß den zum Testen des Servers 1 vorgesehenen Einstellungen). Die Option bezieht sich auf das Format SIA- Übertragungsperiode gem. – Konfigurationsweise der Parameter „Kontrolle alle (Server 1)” und „Kontrolle alle (Server 2)”. -
Seite 42: Benachrichtigung
GPRS-A SATEL Unterbrechungszeit – Zeit, für welche, nach der Ausführung des Verbindungsversuchs über alle vorgesehenen Übertragungskanäle, die Übertragung unterbrochen wird. Nach dieser Zeit oder nach dem Auftreten eines neuen Ereignisses versucht das Modul erneut die Verbindung mit der Leitstelle aufzunehmen. Sie können maximal 30 Minuten (werkseitig: 1) programmieren. - Seite 43 SATEL GPRS-A CLIP-Service – das Modul informiert über das Ereignis, indem es vorprogrammierte Telefonnummern anruft und die Verbindung nach maximal 15 Sekunden automatisch beendet. CLIP ermöglicht eine kostenlose Benachrichtigung. Die Anzeige der Telefonnummer des Moduls ist als Ereignisbenachrichtigung zu betrachten.
- Seite 44 GPRS-A SATEL 1-Wire-Sensoren – klicken Sie, um die Tabellenoptionen anzuzeigen. Die Optionen ermöglichen, ausgewählte Spalten in der Tabelle ein- und auszublenden und ihre Breite an den Inhalt oder an die Breite des Fensters anzupassen. Sensornamen hinzufügen – bei eingeschalteter Option wird die SMS-Nachricht über den Zustand des Sensors mit dem Sensornamen ergänzt.
-
Seite 45: Ereignis-Converter
SATEL GPRS-A Wenn die Option „Bestätigung” ausgeschaltet ist, dann wird das Modul nur eine Verbindung aufnehmen, ohne Rücksicht eingestellte Anzahl Wiederholungen. Bestätigung – CLIP – wenn diese Option eingeschaltet ist, soll der Empfang der CLIP- Benachrichtigung durch den gegebenen Benutzer bestätigt werden. Um den Empfang der Benachrichtigung zu bestätigen, sollte der Benutzer den Anruf aus dem Modul nicht früher... - Seite 46 GPRS-A SATEL Ereignis – Ereignisbeschreibung. Dieses Feld bezieht sich auf die Formate SIA und Contact ID. Es wird automatisch nach Eingabe des Ereigniscodes im Feld „CODE” ergänzt. Abb. 28. Registerkarte „Ereignis-Converter”. L/M/B – Linien- / Modul- / Benutzernummer, die im empfangenen Code enthalten sein sollte, damit das Modul über das Ereignis informiert.
-
Seite 47: Sms-Steuerung
SATEL GPRS-A 6.13 SMS-Steuerung Das Modul kann per SMS-Nachrichten, die entsprechende Steuerungsbefehle enthalten, gesteuert werden. Abb. 29. Registerkarte „SMS-Steuerung”. Steuerung durch Versand des Modulstatus bestätigen – bei eingeschalteter Option wird das Modul nach Erhalt einer SMS mit Steuerungsbefehl deren Empfang bestätigen, indem es eine SMS-Rückmeldung mit dem Modulstatus sendet. - Seite 48 GPRS-A SATEL Es wird nicht empfohlen, die dank der USSD-Funktion verfügbaren erweiterten Funktionen zu verwenden, wenn in Antwort auf eingegebenen Code das Menü präsentiert wird. Der Steuerungsbefehl zum Senden der USSD-Codes kann zum Senden der SMS über das Modul dienen. Die an das Modul gesendete SMS-Nachricht sollte folgende Form haben: „xxxxxx=Telefon:Inhalt=”, wo: „xxxxxx”...
-
Seite 49: Clip-Steuerung
SATEL GPRS-A 3 – CLIP schaltet den Ausgang für bestimmte Zeit ein (siehe: Parameter „Betriebszeit” S. 31). 4 – CLIP schaltet den Zustand des Ausgangs in den Gegenzustand um. Wenn Sie für einen bestimmten Ausgang (z.B. O1) mehrere verschiedene Reaktionen auf CLIP aus einer Telefonnummer programmieren (wenn Sie die Nummer oder deren Teil für mehrere Positionen in der Liste angeben), dann wird der Ausgang in Reaktion... -
Seite 50: Zusätzliche Telefonnummern
GPRS-A SATEL Benutzer Sie können programmieren, wie die Ausgänge des Moduls mittels CLIP von Telefon des Benutzers gesteuert werden (siehe: Registerkarte „Benutzer” S. 54). Zusätzliche Telefonnummern Sie können programmieren, wie die Ausgänge des Moduls aus dem Telefon zur CLIP- Steuerung gesteuert werden können. - Seite 51 SATEL GPRS-A Über der Tabelle wird ein Suchfeld angezeigt. Wenn Sie eine Telefonnummer finden wollen: 1. Klicken Sie auf das Feld und geben Sie eine Zeichenfolge ein, die in der Telefonnummer oder ihrer Beschreibung enthalten sein soll. 2. Klicken Sie auf .
-
Seite 52: Fernaktualisierung
GPRS-A SATEL Abb. 30. Registerkarte „CLIP-Steuerung”. 6.15 Fernaktualisierung Aktualisierungsserver „UpServ”, der von Firma SATEL angeboten wird, ermöglicht die Aktualisierung der Modulfirmware per Fernzugriff. UpServ Server der Aktualisierung – Adresse des Aktualisierungsservers „UpServ”. Sie können entweder die IP Adresse oder den Domänennamen eingeben. -
Seite 53: Iot
SATEL GPRS-A Abb. 31. Registerkarte „Fernaktualisierung”. SMS-Befehle – klicken Sie, um die Tabellenoptionen anzuzeigen. Die Optionen ermöglichen, ausgewählte Spalten in der Tabelle ein- und auszublenden und ihre Breite an den Inhalt oder an die Breite des Fensters anzupassen. SMS-Funktion – Funktion, die nach Empfang eines Steuerungsbefehls aktiviert wird. -
Seite 54: Zusätzliche Messung
GPRS-A SATEL Server – Adresse des Servers, mit dem sich das Modul im Rahmen des Internets der Dinge (IoT) verbinden soll. Sie können die IP-Adresse oder den Domänennamen eingeben. Port – die Nummer des TCP-Ports, der zur Kommunikation mit dem Server benutzt wird. - Seite 55 SATEL GPRS-A Nach Verletzung/Grenzwertüberschreitung des Eingangs/1-Wire-Sensors senden – bei eingeschalteter Option wird mit der Verletzung/Grenzwertüberschreitung des Eingangs / 1-Wire-Sensors die Datenübertragung gestartet. Nach Änderung des Ausgangszustandes senden – bei eingeschalteter Option wird die Zustandsänderung des Ausgangs die Datenübertragung starten. Automatisches Senden von Ereignissen – bei eingeschalteter Option wird die Datenübertragung jedes Mal gestartet, wenn ein Ereignis im Modul auftritt oder wenn das...
-
Seite 56: Benutzer
GPRS-A SATEL Versorgungsspannung – bei eingeschalteter Option enthält das Frame die Information über den Wert der Spannung, mit der das Modul versorgt wird. Stärke des zellularen Signals – bei eingeschalteter Option enthält das Frame die Information über den Indikatorwert der vom Modul empfangenen Signalstärke. -
Seite 57: Ereignisse
SATEL GPRS-A SMS weiterleiten – bei eingeschalteter Option werden die vom Modul empfangenen unbekannten SMS-Nachrichten (z.B. die vom Betreiber des zellularen Netzwerkes erhaltenen Informationen) an die Telefonnummer des Benutzers übersendet. 6.18 Ereignisse Bis zu 500 Ereignisse, die vom Modul generiert oder aus der Alarmzentrale empfangen werden, können im nichtflüchtigen Speicher des Moduls gespeichert werden. -
Seite 58: Gx Control App
Abb. 35. GX Control App (Betriebssystem Android): Wahl der Konfigurationsmethode der Einstellungen für neues Modul. Die mobile GX Control App ermöglicht die Fernbedienung des Moduls GPRS-A: Prüfen des Zustands von Eingängen, 1-Wire-Sensoren und Ausgängen, Sperren / Entsperren von Eingängen und 1-Wire-Sensoren, ... - Seite 59 SATEL GPRS-A Die App können Sie aus dem Internet-Shop „Google play“ (Geräte mit Betriebssystem Android) oder „App Store“ (Geräte mit Betriebssystem iOS) herunterladen. Nach dem ersten Start der App werden Sie gefragt, ob der Zugriff auf die App mit einem Kennwort geschützt werden soll.
-
Seite 60: Manuell Hinzufügen
(individuelle Identifikationsnummer des Zellulartelefons) eingeben, die ID-Nummer des Moduls (individuelle Identifikationsnummer zur Kommunikation via Server SATEL – siehe: Registerkarte „Projekt” S. 20) eingeben, die Telefonnummer des Benutzers (die im Modul programmierte Nummer – siehe: „Benutzer” S. 54) eingeben, ... -
Seite 61: Clip-Steuerung
Speichern Sie die Moduleinstellungen, bevor Sie die Firmware aktualisieren. Lokale Aktualisierung 1. Downloaden Sie von der Seite www.satel.eu das Programm zur Aktualisierung der Firmware des Moduls GPRS-A. 2. Verbinden Sie die RS-232 (TTL) Schnittstelle des Moduls mit dem Port des Computers mithilfe des USB-RS Konverters von SATEL. -
Seite 62: Initialisierung Der Aktualisierung Mittels Sms-Nachricht
GPRS-A SATEL 9.2.1 Initialisierung der Aktualisierung mittels SMS-Nachricht SMS-Nachrichten, die das Herunterladen und die Aktualisierung der Firmware initialisieren, können nur aus einer autorisierten Telefonnummer gesendet werden (siehe: „Verifikation der Telefonnummern (SMS-Steuerung und CLIP-Antwort)” S. 22). 1. Senden Sie an die Nummer der durch das Modul benutzten SIM-Karte eine SMS mit dem Steuerungsbefehl, um das Herunterladen der Aktualisierung aus dem Server „UpServ”... -
Seite 63: Anhang
SATEL GPRS-A 12. Anhang 12.1 Datenformat für das Protokoll MQTT, JSON und JSON/HTTP 12.1.1 Format der vom Modul gesendeten Frames Format des Hauptframes Mithilfe der Protokolle MQTT, JSON und JSON/HTTP sendet das Modul zyklisch einen Frame mit den vom Modul aufgezeichneten Daten an den Server. Bestimmen Sie, welche Daten im Frame gesendet werden sollen (siehe: „Frame”... - Seite 64 GPRS-A SATEL Protokoll JSON/HTTP POST http://192.168.7.230:502/write HTTP/1.1 User-Agent: GPRS-A 1.04.000 Content-Type: application/json {"IMEI":"868325024202972", "I1":11841, "BI2":1, "I3":0, "I4":0, "I5":0, "I6":0, "I7":0, "I8":0, "AC":0, "S1":0, "BS2":1, "S3":0, "S4":0, "S5":0, "S6":0, "S7":0, "S8":0, "O1":1, "O2":0, "O3":1, "O4":0, "RSSI":64, "P":13692, "SP":"XY [2G]", "EV":44, "MEV":619} 192.168.7.230 –...
-
Seite 65: Frameformat Zur Steuerung Des Moduls
SATEL GPRS-A S1_avg …S8_avg – durchschnittlicher Temperarturwert aus den vom digitalen 1-Wire- Sensor während des Messzyklus aufgezeichneten Messungen (multipliziert mit 1000). S1_min…S8_min – minimale Temperatur, die vom digitalen 1-Wire-Sensor während des Messzyklus erfasst wird (multipliziert mit 1000). S1_max…S8_max – maximale Temperatur, die vom digitalen 1-Wire-Sensor während des Messzyklus erfasst wird (multipliziert mit 1000). -
Seite 66: Tabelle Der Protokollregister Modbus Rtu
GPRS-A SATEL – Steuerungsbefehl, dessen Senden an das Modul das Lesen der Ereignisse gemäß folgenden Parametern starten wird: EV – Index des Ereignisses, von dem das Lesen gestartet werden soll, CNT – Anzahl der Ereignisse, die gelesen werden sollen (die Anzahl der gelesenen Ereignisse kann durch die Menge des im Modulspeicher verfügbaren Speicherplatzes sein),... - Seite 67 SATEL GPRS-A 1-Wire - Sensor 2 L 1-Wire - Sensor 3 H 1-Wire - Sensor 3 L 1-Wire - Sensor 4 H 1-Wire - Sensor 4 L 1-Wire - Sensor 5 H 1-Wire - Sensor 5 L 1-Wire - Sensor 6 H...
-
Seite 68: Änderungen In Der Anleitung
GPRS-A SATEL Änderungen in der Anleitung Eingeführte Änderungen Version der Anleitung Hinzufügung der Information zur Option „SMS mit Status der 05/18 1-Wire-Sensoren auf CLIP senden” (S. 23). Hinzufügung der Beschreibung des 1-Wire-Sensor-Zustands (S. 30). Hinzufügung der Information über den Parameter des 1-Wire-Sensors „Korrektur”... - Seite 69 SATEL GPRS-A Hinzufügung der Information über erforderliche Version des Programms GX Soft (S. 13). Aktualisierung des Inhalts des Kapitels „Beschreibung des Programms GX Soft” (S. 13). Aktualisierung des Inhalts des Kapitels „Verbindungsaufnahme zwischen dem Programm und dem Modul” (S. 19).
