3
Produktübersicht
3.1
Einführung

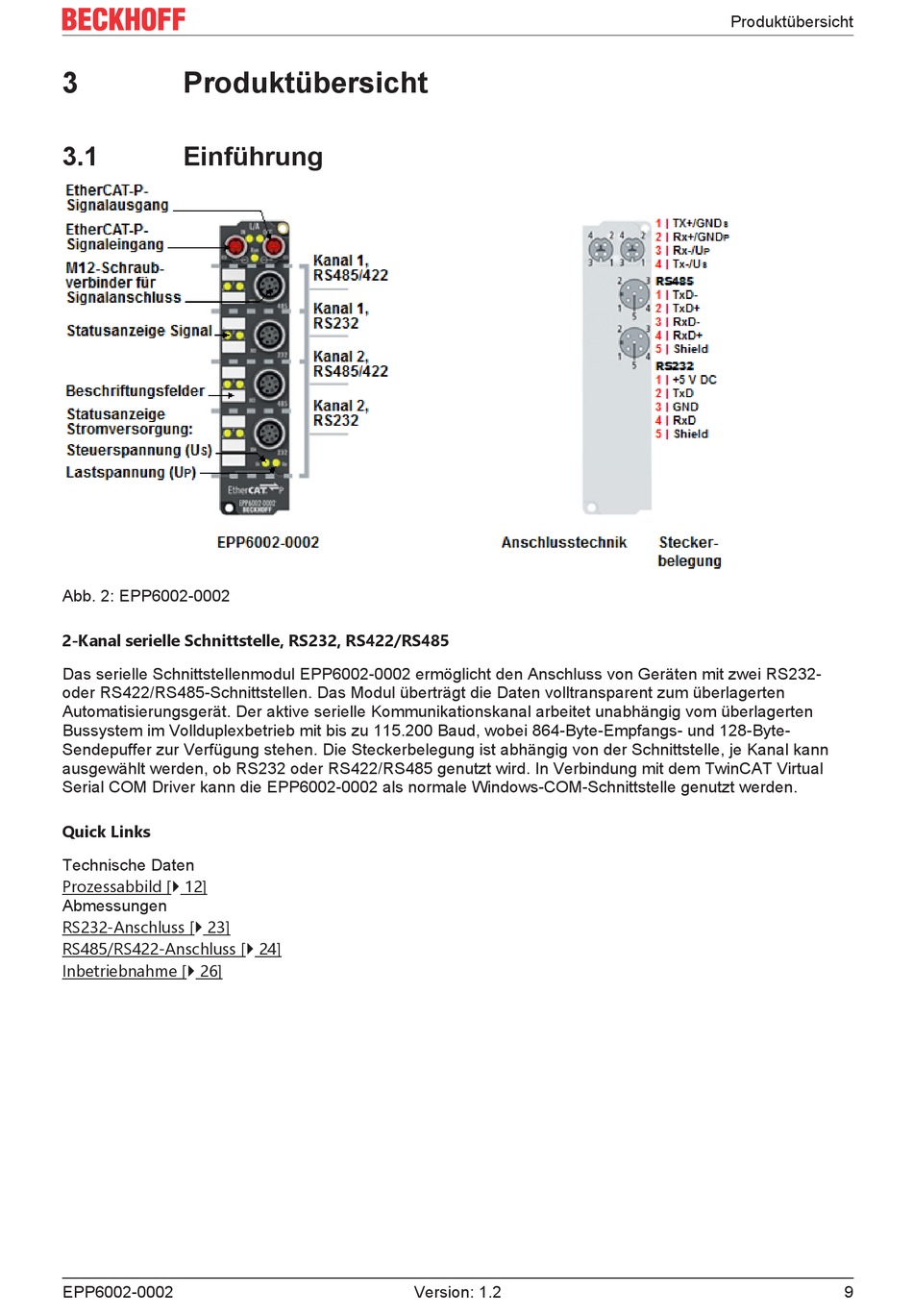

Abb. 2: EPP6002-0002
2-Kanal serielle Schnittstelle, RS232, RS422/RS485
Das serielle Schnittstellenmodul EPP6002-0002 ermöglicht den Anschluss von Geräten mit zwei RS232-
oder RS422/RS485-Schnittstellen. Das Modul überträgt die Daten volltransparent zum überlagerten
Automatisierungsgerät. Der aktive serielle Kommunikationskanal arbeitet unabhängig vom überlagerten
Bussystem im Vollduplexbetrieb mit bis zu 115.200 Baud, wobei 864-Byte-Empfangs- und 128-Byte-
Sendepuffer zur Verfügung stehen. Die Steckerbelegung ist abhängig von der Schnittstelle, je Kanal kann
ausgewählt werden, ob RS232 oder RS422/RS485 genutzt wird. In Verbindung mit dem TwinCAT Virtual
Serial COM Driver kann die EPP6002-0002 als normale Windows-COM-Schnittstelle genutzt werden.
Quick Links
Technische Daten
Prozessabbild [} 12]
Abmessungen
RS232-Anschluss [} 23]
RS485/RS422-Anschluss [} 24]
Inbetriebnahme [} 26]
EPP6002-0002
Version: 1.2
Produktübersicht
9
