Produktübersicht
2 Produktübersicht
2.1

Produktgruppe: EtherCAT-Box-Module

EtherCAT-Box-Module sind I/O-Module für industrielle Steuerungen.
Sie erfüllen die Schutzart IP67 und sind vorgesehen für den Einsatz außerhalb des Schaltschranks in
nassen, schmutzigen oder staubigen Industrie-Umgebungen.
EtherCAT-Box-Module kommunizieren mit der Steuerung über den Feldbus EtherCAT. Sie haben jeweils
zwei Anschlüsse für die EtherCAT-Kommunikation und für die Spannungsversorgung:
• Einspeisung
• Weiterleitung
Das ermöglicht die Verkabelung von EtherCAT-Box-Modulen in einer Linienstruktur:
EtherCAT
Power

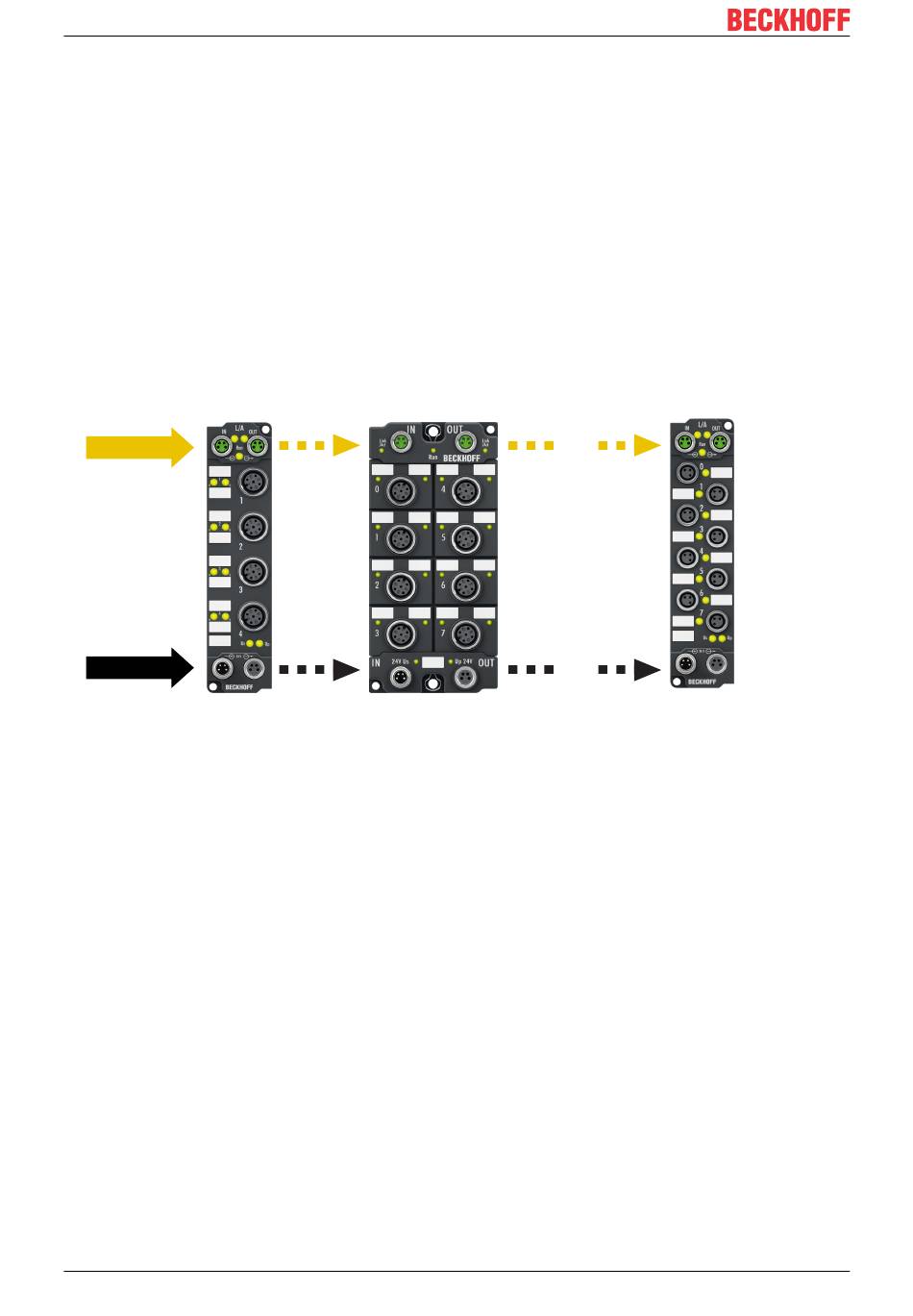

Abb. 1: EtherCAT-Box-Module: Beispiel für die Verkabelung in einer Linienstruktur
