Motoranschluss

Anschluss über Klemmenkasten
Schaltungshinweise, Angaben auf dem Typenschild und Anschluss-Schema im Klemmenkasten
beachten.
Der Anschluss muss so erfolgen, dass eine dauerhaft sichere, elektrische Verbindung aufrecht-
erhalten wird:
Keine abstehenden Drahtenden
•
Zugeordnete Leitungsendbestückung verwenden
•
Bei Verwendung eines zusätzlichen PE-Anschlusses auf elektrisch gut leitenden Kontakt
•
achten (Lackrückstände entfernen)
Sichere Schutzleiterverbindung herstellen
•
Nach dem Anschluss sicherstellen, dass alle Verbindungen am Klemmenbrett fest angezo-
•
gen sind
Der Klemmenkasten muss frei sein von Fremdkörpern, Schmutz und Feuchtigkeit
•
Nicht benötigte Leitungseinführungsöffnungen und den Klemmenkasten staubdicht und
•
wasserdicht verschließen
Die kleinsten Luftstrecken zwischen blanken, spannungsführenden Teilen und gegen Erde dür-
fen folgende Werte nicht unterschreiten:
Mindestanforderung für Basisisolierung nach
IEC/EN 60664-1 (CE)
3.87 mm

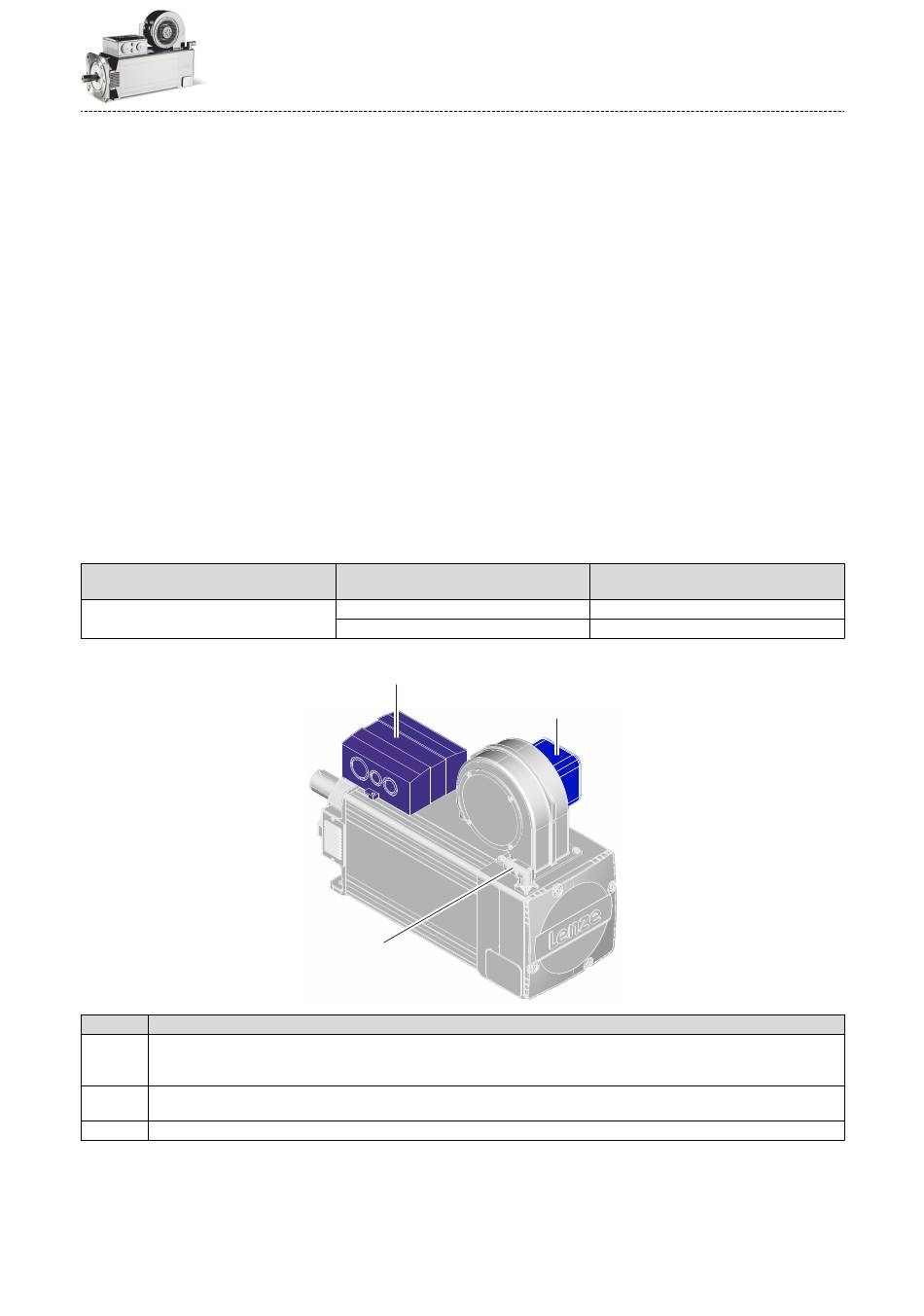

Position der Anschlüsse
Position Bedeutung
1 Leistungsanschluss
Bremsenanschluss
PE-Anschluss
2 Rückführungsanschluss
Anschluss Temperaturüberwachung
3 Fremdlüfteranschluss
Erhöhte Anforderung bei UL-Ausführung
6.4 mm
9.5 mm
1
2
Elektrische Installation
Anschluss über Klemmenkasten
Motorendurchmesser
< 178mm
> 178mm
3
Motoranschluss
