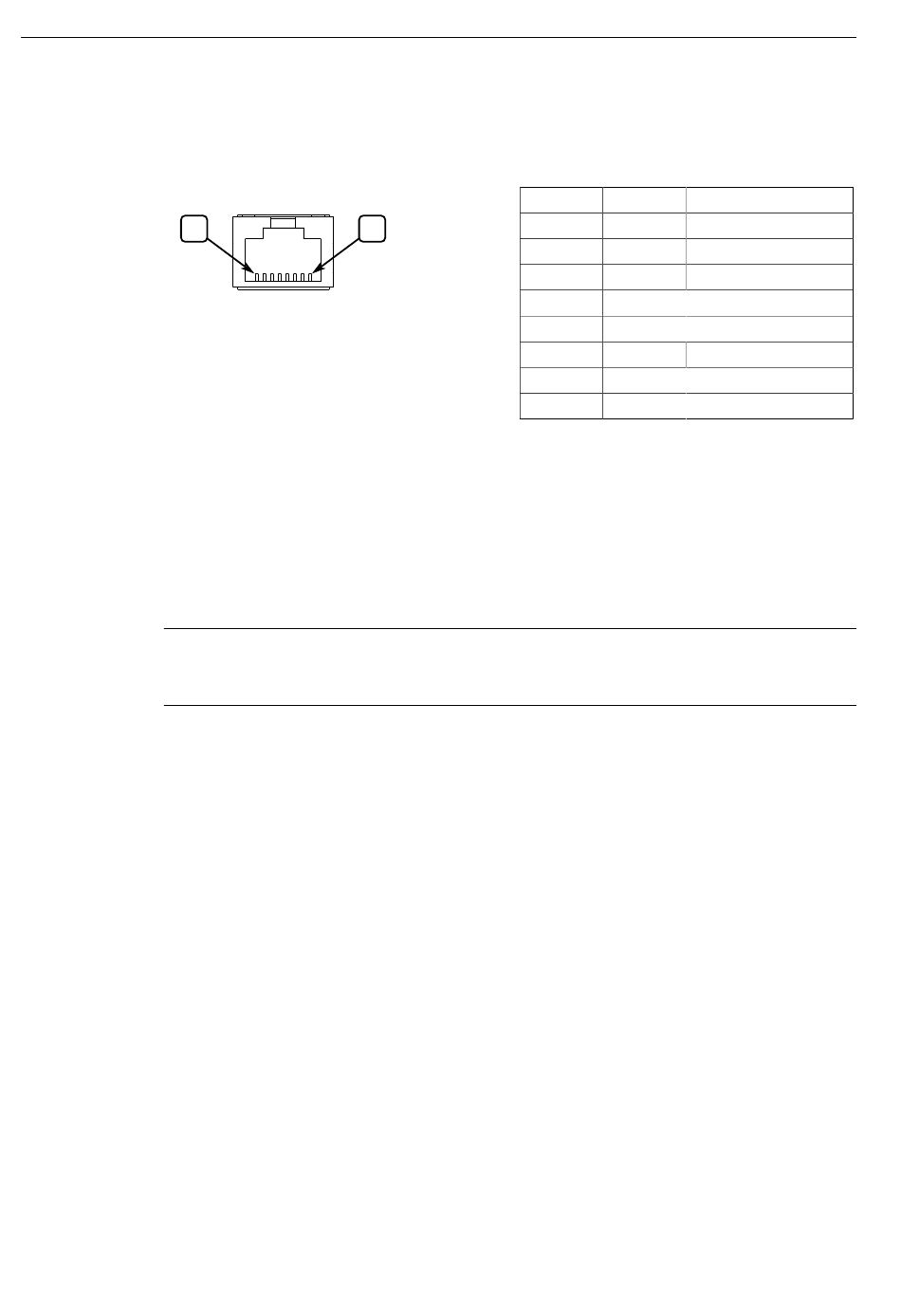

Bei dem Verwaltungsport handelt es sich um einen Ethernet-Port 10/100Base-TX
in Kupfertechnik mit RJ45-Steckverbinder. Der Verwaltungsport hat die folgende
Pinbelegung:
8
Abbildung 3.2

Kommunikations-Ports

Verbinden Sie einen beliebigen verfügbaren Ethernet-Port am Gerät mit einem
Management-Switch und greifen Sie über die IP-Adresse des Geräts auf die Konsole
und die Webschnittstellen des RUGGEDCOM RX1510 zu. Die werkseitig eingestellte
IP-Adresse für den RUGGEDCOM RX1510 lautet https://192.168.0.2.
Weitere Informationen über verfügbare Ports finden Sie unter
Hinweis
Single-Mode-Ports in Glasfasertechnik sind nur für Kabelsteckverbinder des Typs Ultra
Physical Contact (UPC) mit feinstpolierter Kontaktfläche geeignet.
3.2 Konfigurieren des Geräts
Sobald das Gerät installiert und mit dem Netzwerk verbunden ist, muss es
konfiguriert werden. Das gesamte Konfigurationsmanagement erfolgt über die
RUGGEDCOM RX1510-Schnittstelle. Weitere Informationen zur Konfiguration des
Geräts finden Sie im "RUGGEDCOMROX Konfigurationshandbuch" für die installierte
Softwareversion.
3.3

Zugreifen auf die CompactFlash-Karte

RUGGEDCOM RX1510 verfügt über eine steckbare CompactFlash-Karte (CF), auf der
Konfigurationsdateien, Firmware (aktive und Back-Versionen), dateibasierte Feature
Keys und andere Systemdateien gespeichert werden können.
RUGGEDCOM RX1510
Montagehandbuch, 04/2022, C79000-G8900-1055-22
1
RJ45-Verwaltungsport
3.2 Konfigurieren des Geräts
Pin Bezeichnung
1 RX+
2 RX-
3 TX+
4 Reserviert (nicht anschließen)
5 Reserviert (nicht anschließen)
6 TX-
7 Reserviert (nicht anschließen)
8 Reserviert (nicht anschließen)
"Module (Seite
Gerätemanagement
Beschreibung
Daten empfangen+
Daten empfangen-
Daten senden+
Daten senden-
27)".
