Kommunikations-Ports; Modulzuweisung - Siemens RUGGEDCOM RSG2100P Montagehandbuch

Kommunikations-Ports

Der RUGGEDCOM RSG2100P kann mit verschiedenartigen Kommunikations-Ports
ausgestattet werden, um seine Funktionen und Leistungsfähigkeit zu erweitern.

Modulzuweisung

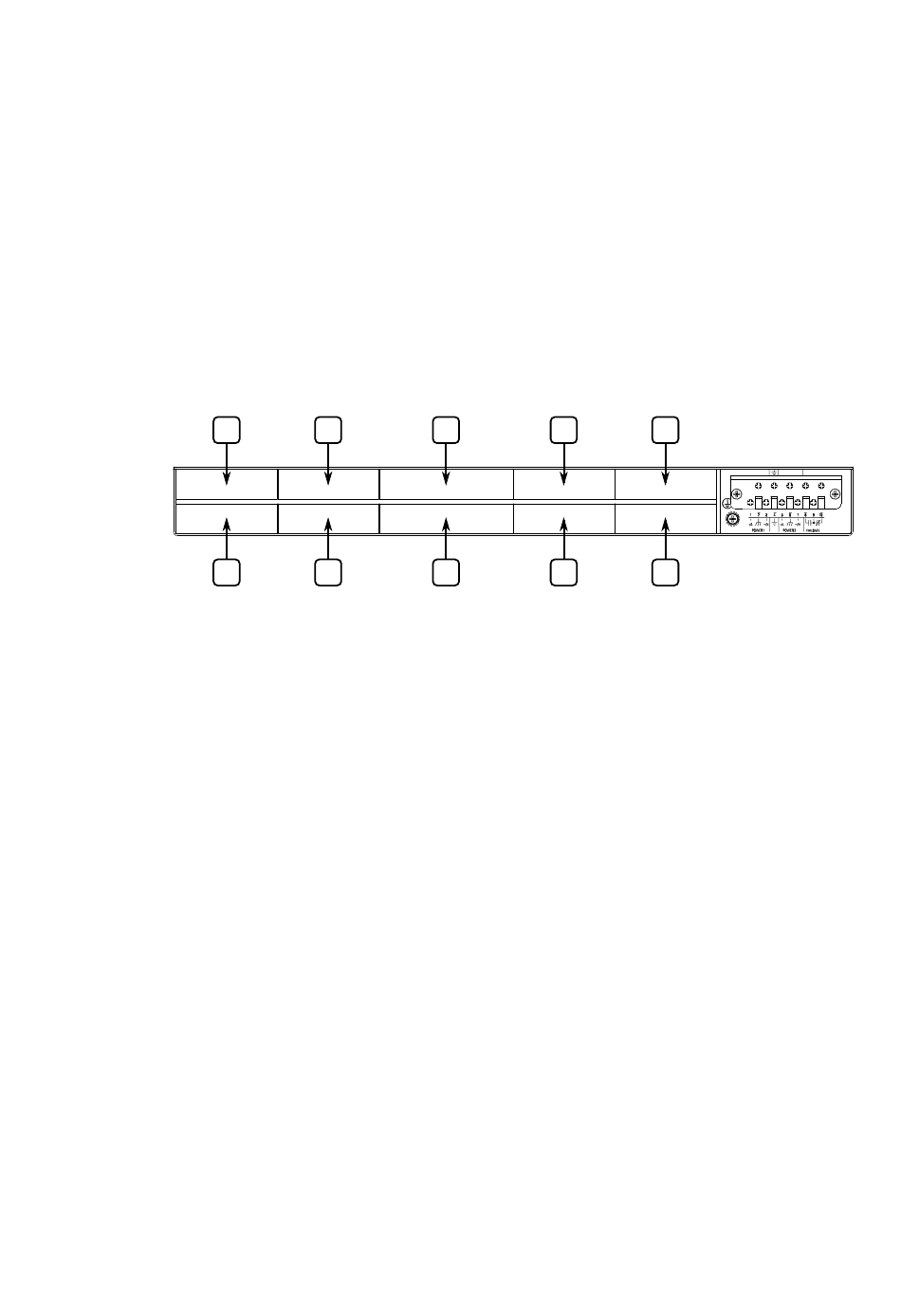

Abbildung 4.1
Jeder Modultyp hat einen festen Platz im RUGGEDCOM RSG2100P-Chassis:
•
•
•
•
•
Die genaue Konfiguration des Geräts kann durch Lesen der Werksdaten-Datei über
die RUGGEDCOM RSG2100P -Bedienoberfläche ermittelt werden. Informationenm
zum Lesen der Werksdaten-Datei finden Sie im RUGGEDCOM RSG2100P-Benutzer-
handbuch zum RUGGEDCOM RSG2100P.
Port-LEDs
Jeder Kommunikations-Port verfügt über eine LED, die den Zustand (Verbin-
dung/Aktivität) des Ports anzeigt.
RUGGEDCOM RSG2100P
Montagehandbuch, 01/2020, C79000-G8900-1041-16
1 3
2 4
Modulzuweisung
Steckplatz 5 unterstützt ein Paar Gigabit-Ethernet-Ports (1 GBit/s)
Steckplatz 6 unterstützt einen einzelnen Gigabit-Ethernet-Port (1 GBit/s)
Steckplatz 9 beherbergt ein Standardmodul 10/100Base-TX 802.3af (PoE) mit
zwei Ports
Steckplatz 10 unterstützt ein zusätzliches Modul 10/100Base-TX 802.3af (PoE)
mit zwei Ports für Extra-PoE-Ports
Alle anderen Ports unterstützen eine beliebige Kombination aus Ether-
net-Anschlüssen in Glasfaser- oder Kupfertechnik für bis zu 100 MBit/s
5 7
6 8
4
9
10
